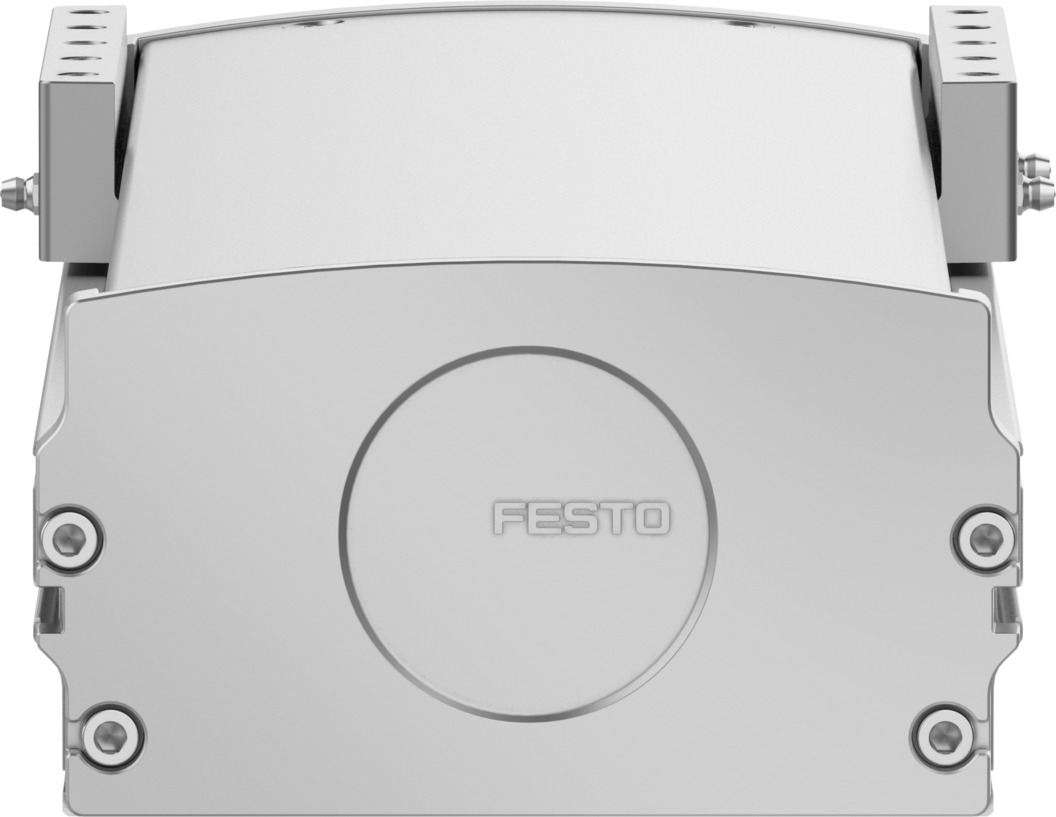

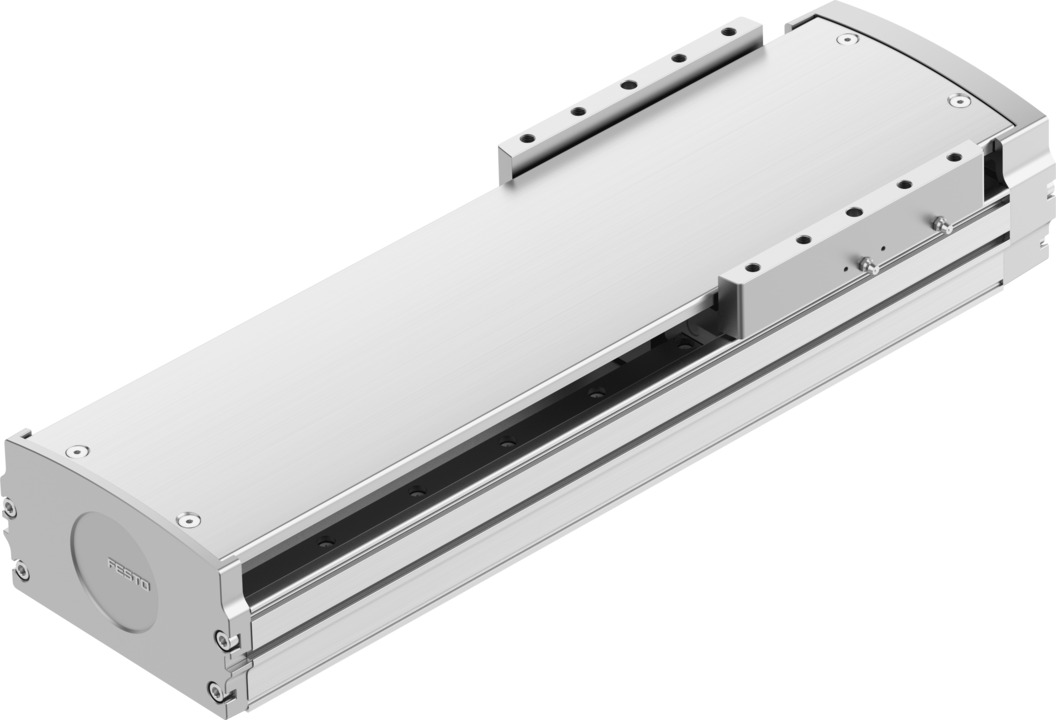

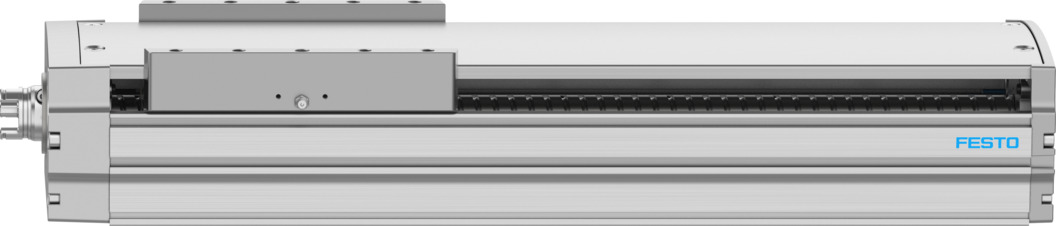

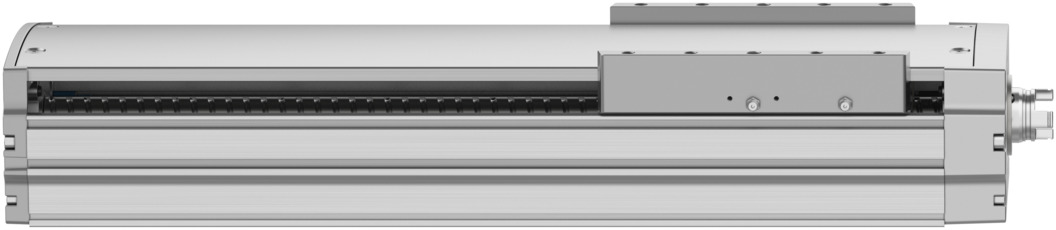

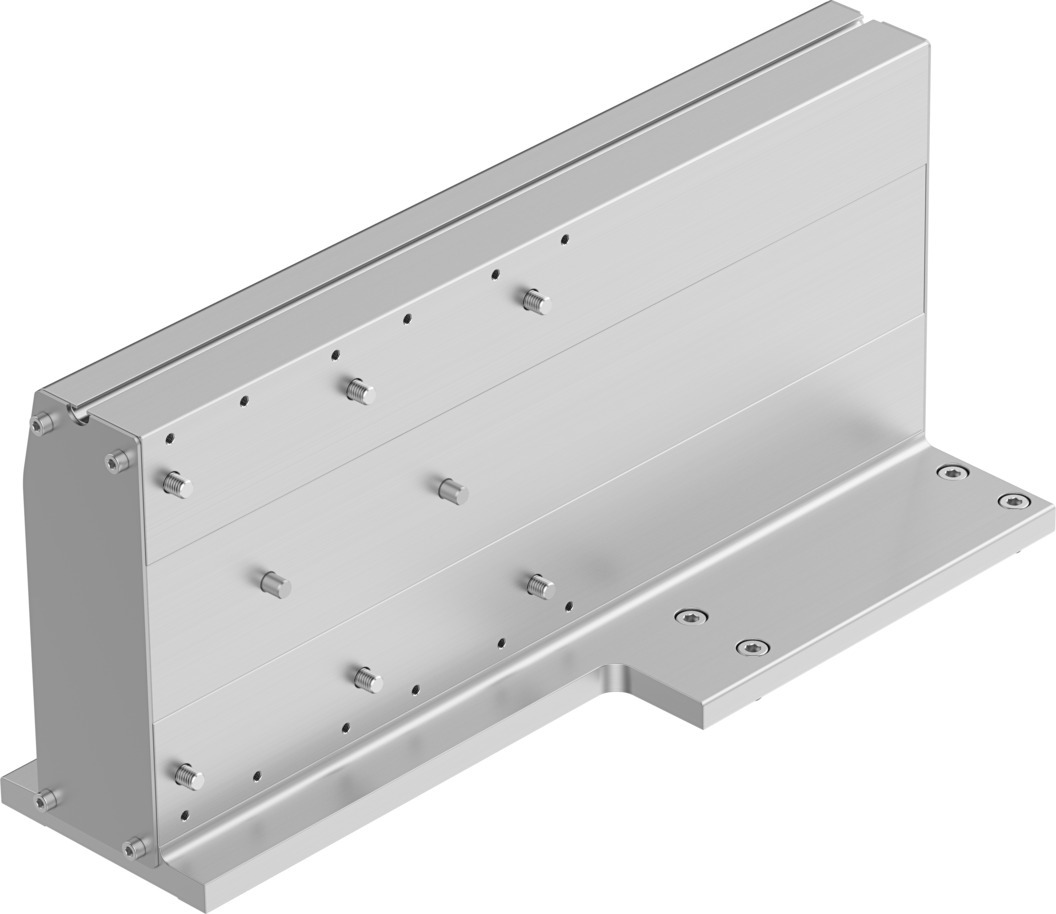

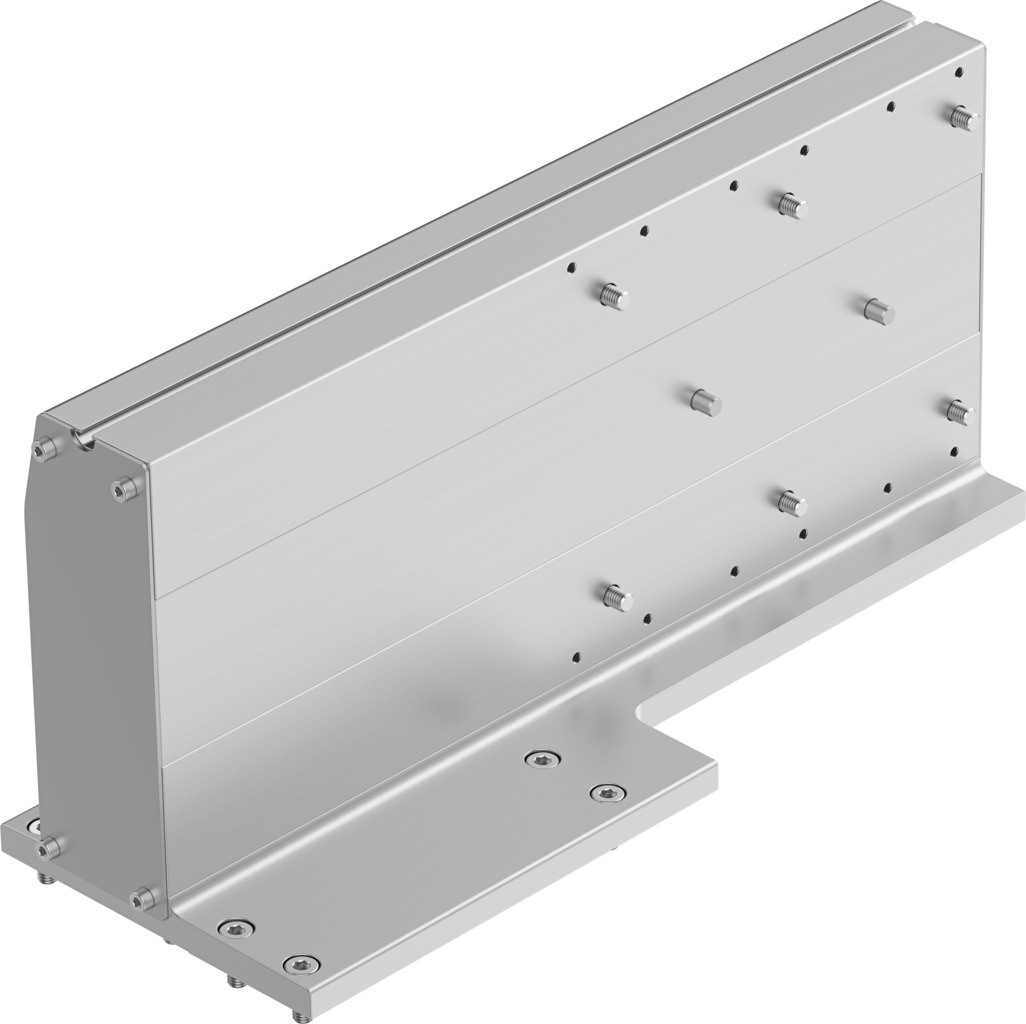

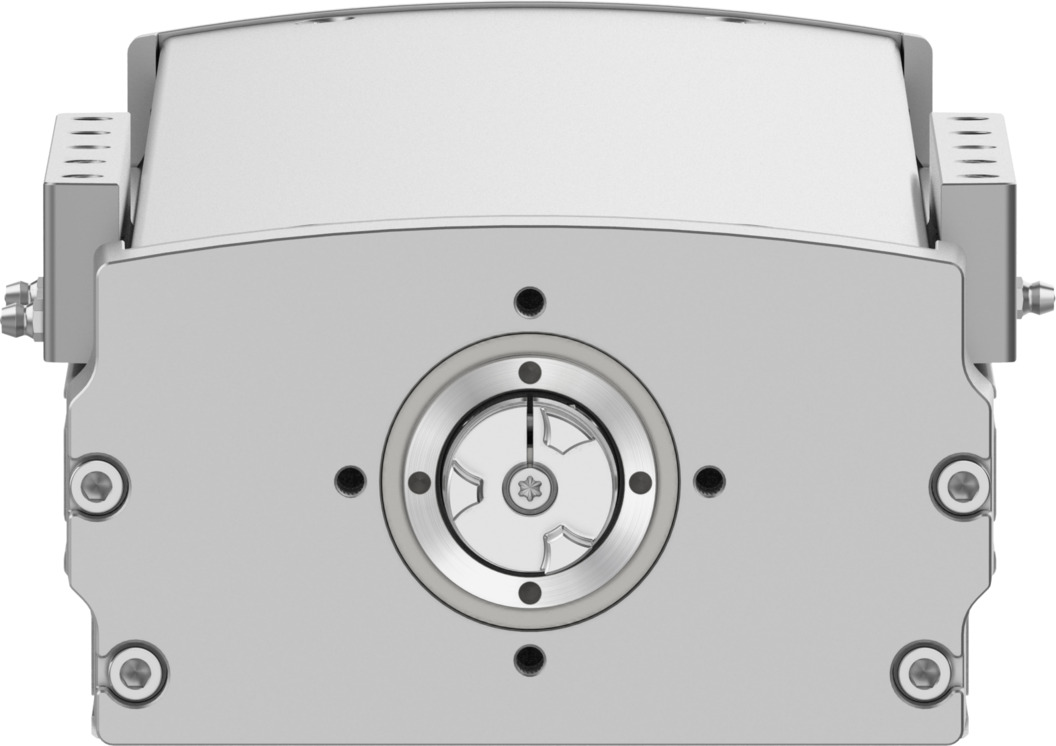

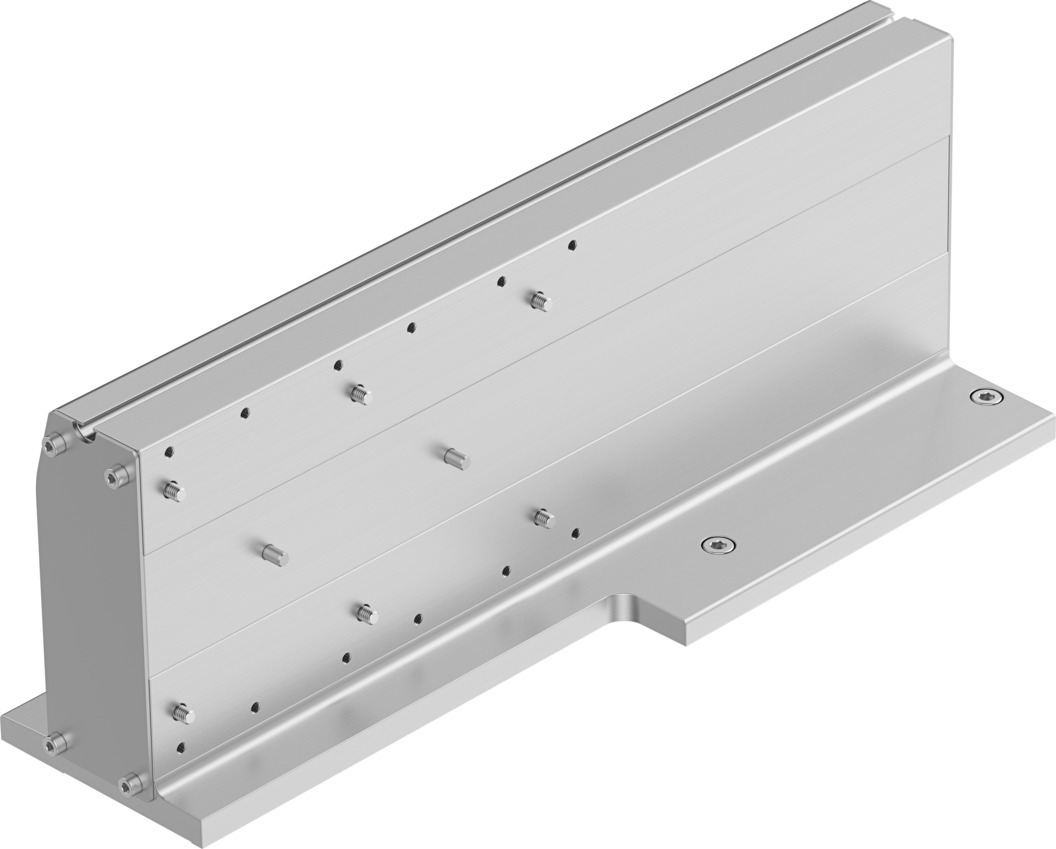

Шарико-винтовая ось ELGT-BS-160-300-20P

Шарико-винтовая ось

ELGT-BS-160-300-20P

8124526

Цена: по запросу

Максимальное усилие подачи Fx	1045 Н
Точность повторения	±0,02 мм
Размер	160
Рабочий ход	300 мм

Загрузки

2-й момент из области Iy	1411000 мм⁴
2-й момент из области Из	1.5257E7 мм⁴
Дополнительный вес на ход 10 мм	188 г
Температура окружающей среды	°C ... 50 °C
Базовый вес для хода 0 мм	9601 г
Класс чистых помещений	Класс 8 в соответствии с ISO 14644-1
Непрерывное усилие подачи	1045 Н
Степень защиты	СТЕПЕНЬ защиты IP20
Дизайн	Электромеханическая линейная ось... С шариковым винтом
Рабочий цикл	100%
Динамическое отклонение (движущаяся нагрузка)	0,05% от длины оси, макс. 0,5 мм
Постоянная подача	20 мм/U
Fy при теоретическом сроке службы 100 км (учитывается только в качестве ориентира)	35183 Н
Fz при теоретическом сроке службы 100 км (учитывается только в качестве ориентира)	41887 N
Руководство	Направляющая шарикоподшипника с рециркуляцией
Крутящий момент холостого хода при vmax	0,4 Нм
Крутящий момент холостого хода при vmin	0,14 Нм
Код интерфейса, привод	Т46
Соответствие требованиям ЛАБОРАТОРИЙ (PWI)	VDMA24364 зона III
Массовый момент инерции, ДЖ на метр хода	0,9027 кгсм2
Массовый момент инерции JL на кг рабочей нагрузки	0,1013 кгсм2
Момент инерции массы JO	0,6342 кгсм2
Материальная крышка привода	Окрашенный алюминий, отлитый под давлением
Торцевая крышка из материала	Окрашенный алюминий, отлитый под давлением
Материальный направляющий брус	Сталь
Направляющий выступ для материала	Сталь
Профиль материала	Анодированный кованый алюминиевый сплав
Скольжение материала	Анодированный кованый алюминиевый сплав
Материальный шпиндель	Сталь
Материал гайки шпинделя	Сталь
Максимальное ускорение	15 м/с2
Максимальное усилие подачи Fx	1045 Н
Максимальное усилие Fy	9550 Н
Максимальное усилие Fz	11370 Н
Максимальный момент Mx	600 Нм
Максимальный момент Моего	560 Нм
Максимальный момент Mz	560 Нм
Максимальное радиальное усилие на приводном валу	290 Н
Максимальная скорость вращения	3000 об/мин
Максимальная скорость	1 м/с
Монтажное положение	необязательный
Движущаяся масса	3842 г
Mx при теоретическом сроке службы 100 км (учитывается только в качестве ориентира)	2210 Нм
Мой теоретический ресурс составляет 100 км (учитывается только в качестве ориентира).	2063 Нм
Mz при теоретическом сроке службы 100 км (учитывается только в качестве ориентира)	2063 Нм
Примечание по материалам	Соответствует требованиям RoHS
Вес продукта	15261 г
Точность повторения	±0,02 мм
Теоретический обратный зазор	150 мкм
Размер	160
Диаметр шпинделя	20 мм
Шаг шпинделя	20 мм/U
Тип шпинделя	Шариковый винт
Статический прогиб (нагрузка в неподвижном состоянии)	0,1% от длины оси
Запас хода	мм
Пригодность для производства литий-ионных аккумуляторов	Подходит для производства аккумуляторов в соответствии с внутренним определением Festo степени защиты F1A с ограничениями на использование Cu/Zn/Ni
Символ	00991211
Момент инерции крутящей массы It	726000 мм⁴
Тип двигателя	Шаговый двигатель ... Серводвигатель
Варианты	Metals with copper, zinc or nickel by mass as main constituent are excluded from use. Exceptions are nickel in steel, chemically nickel-plated surfaces, printed circuit boards, cables, electrical plug connectors and coils.
Рабочий ход	300 мм
