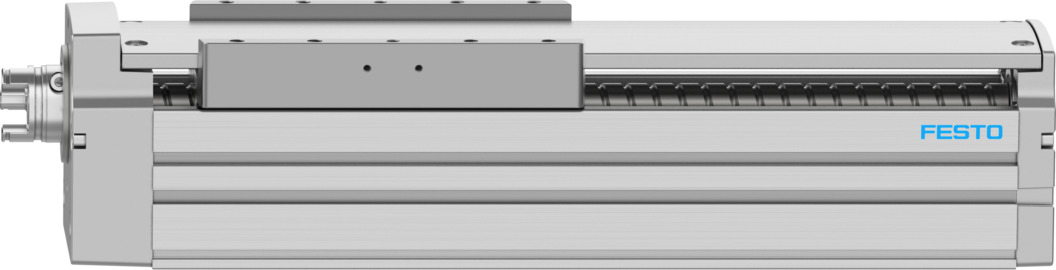

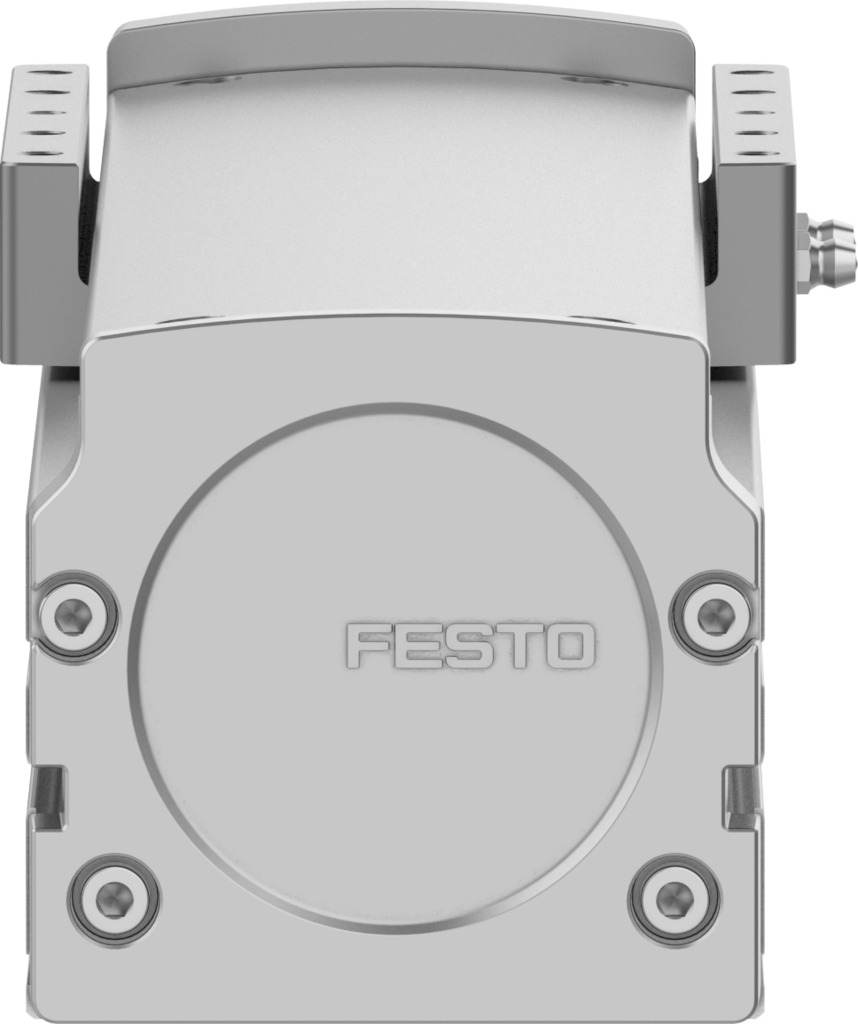

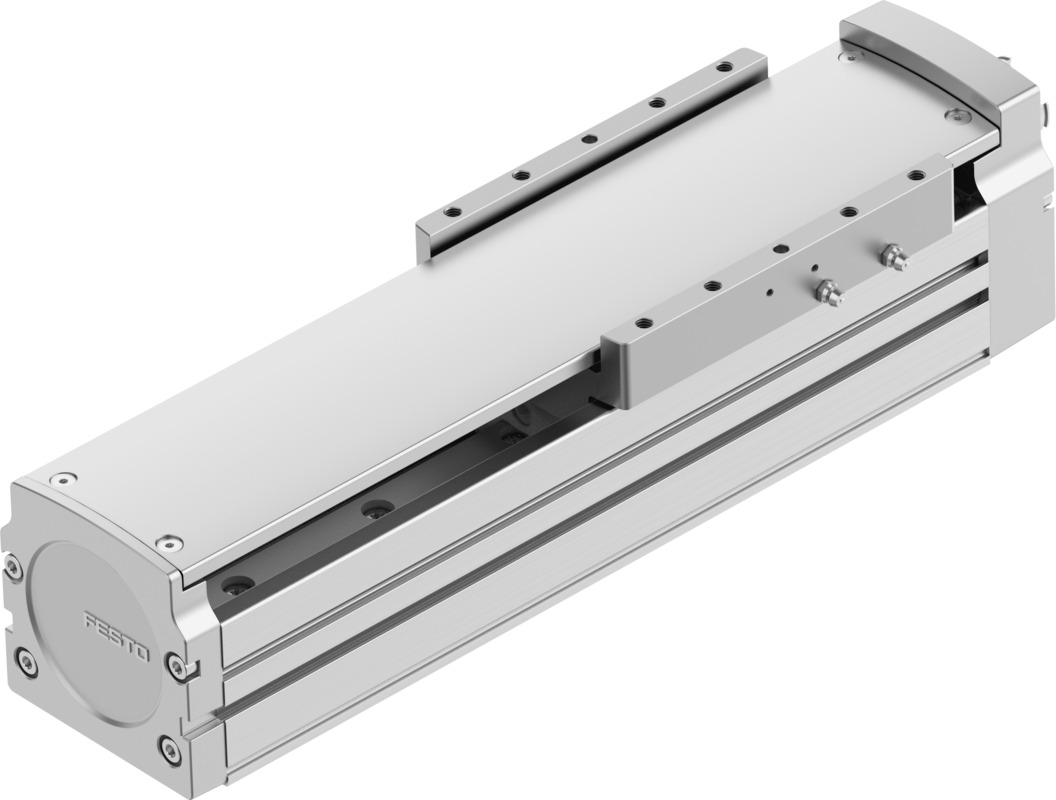

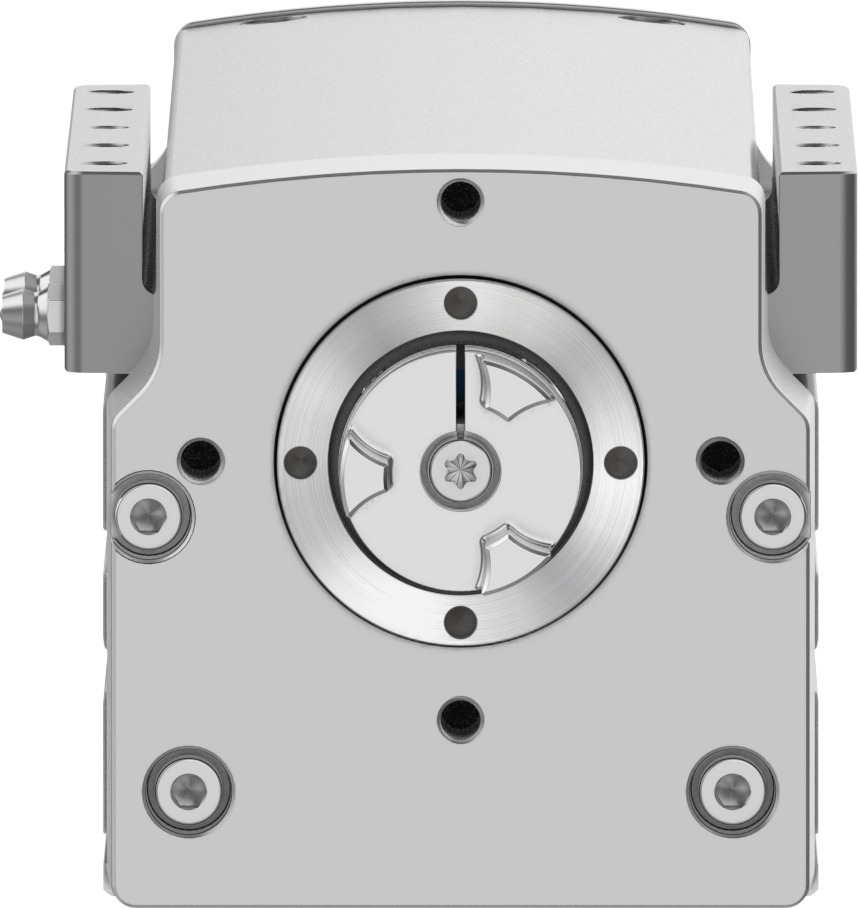

Шарико-винтовая ось ELGT-BS-90-150-10P

Шарико-винтовая ось

ELGT-BS-90-150-10P

8124402

Цена: по запросу

Максимальное усилие подачи Fx	1054 Н
Точность повторения	±0,02 мм
Размер	90
Рабочий ход	150 мм

Загрузки

2-й момент из области Iy	631000 мм⁴
2-й момент из области Из	1948000 мм⁴
Дополнительный вес на ход 10 мм	104 г
Температура окружающей среды	°C ... 50 °C
Базовый вес для хода 0 мм	4380 г
Класс чистых помещений	Класс 6 в соответствии с ISO 14644-1
Непрерывное усилие подачи	1054 Н
Степень защиты	СТЕПЕНЬ защиты IP20
Дизайн	Электромеханическая линейная ось... С шариковым винтом
Рабочий цикл	100%
Динамическое отклонение (движущаяся нагрузка)	0,05% от длины оси, макс. 0,5 мм
Постоянная подача	10 мм/ед.
Fy при теоретическом сроке службы 100 км (учитывается только в качестве ориентира)	17352 N
Fz при теоретическом сроке службы 100 км (учитывается только в качестве ориентира)	20631 N
Руководство	Направляющая шарикоподшипника с рециркуляцией
Крутящий момент холостого хода при vmax	0,3 Нм
Крутящий момент холостого хода при vmin	0,08 Нм
Код интерфейса, привод	Т46
Соответствие требованиям ЛАБОРАТОРИЙ (PWI)	VDMA24364 зона III
Массовый момент инерции, ДЖ на метр хода	0,3453 кгсм2
Массовый момент инерции JL на кг рабочей нагрузки	0,0253 кгсм2
Момент инерции массы JO	0,1252 кгсм2
Материальная крышка привода	Окрашенный алюминий, отлитый под давлением
Торцевая крышка из материала	Окрашенный алюминий, отлитый под давлением
Материальный направляющий брус	Сталь
Направляющий выступ для материала	Сталь
Профиль материала	Анодированный кованый алюминиевый сплав
Скольжение материала	Анодированный кованый алюминиевый сплав
Материальный шпиндель	Сталь
Материал гайки шпинделя	Сталь
Максимальное ускорение	15 м/с2
Максимальное усилие подачи Fx	1054 Н
Максимальное усилие Fy	4710 Н
Максимальное усилие Fz	5600 Н
Максимальный момент Mx	65 Нм
Максимальный момент Моего	51 Нм
Максимальный момент Mz	51 Нм
Максимальное радиальное усилие на приводном валу	290 Н
Максимальная скорость вращения	3000 об/мин
Максимальная скорость	0,5 м/с
Монтажное положение	необязательный
Движущаяся масса	1628 г
Mx при теоретическом сроке службы 100 км (учитывается только в качестве ориентира)	239 Нм
Мой теоретический ресурс составляет 100 км (учитывается только в качестве ориентира).	188 Нм
Mz при теоретическом сроке службы 100 км (учитывается только в качестве ориентира)	188 Нм
Примечание по материалам	Соответствует требованиям RoHS
Вес продукта	5943 г
Точность повторения	±0,02 мм
Теоретический обратный зазор	150 мкм
Размер	90
Диаметр шпинделя	16 мм
Шаг шпинделя	10 мм/ед.
Тип шпинделя	Шариковый винт
Статический прогиб (нагрузка в неподвижном состоянии)	0,1% от длины оси
Запас хода	мм
Пригодность для производства литий-ионных аккумуляторов	Подходит для производства аккумуляторов в соответствии с внутренним определением Festo степени защиты F1A с ограничениями на использование Cu/Zn/Ni
Символ	00991211
Момент инерции крутящей массы It	151000 мм⁴
Тип двигателя	Шаговый двигатель ... Серводвигатель
Варианты	Metals with copper, zinc or nickel by mass as main constituent are excluded from use. Exceptions are nickel in steel, chemically nickel-plated surfaces, printed circuit boards, cables, electrical plug connectors and coils.
Рабочий ход	150 мм
