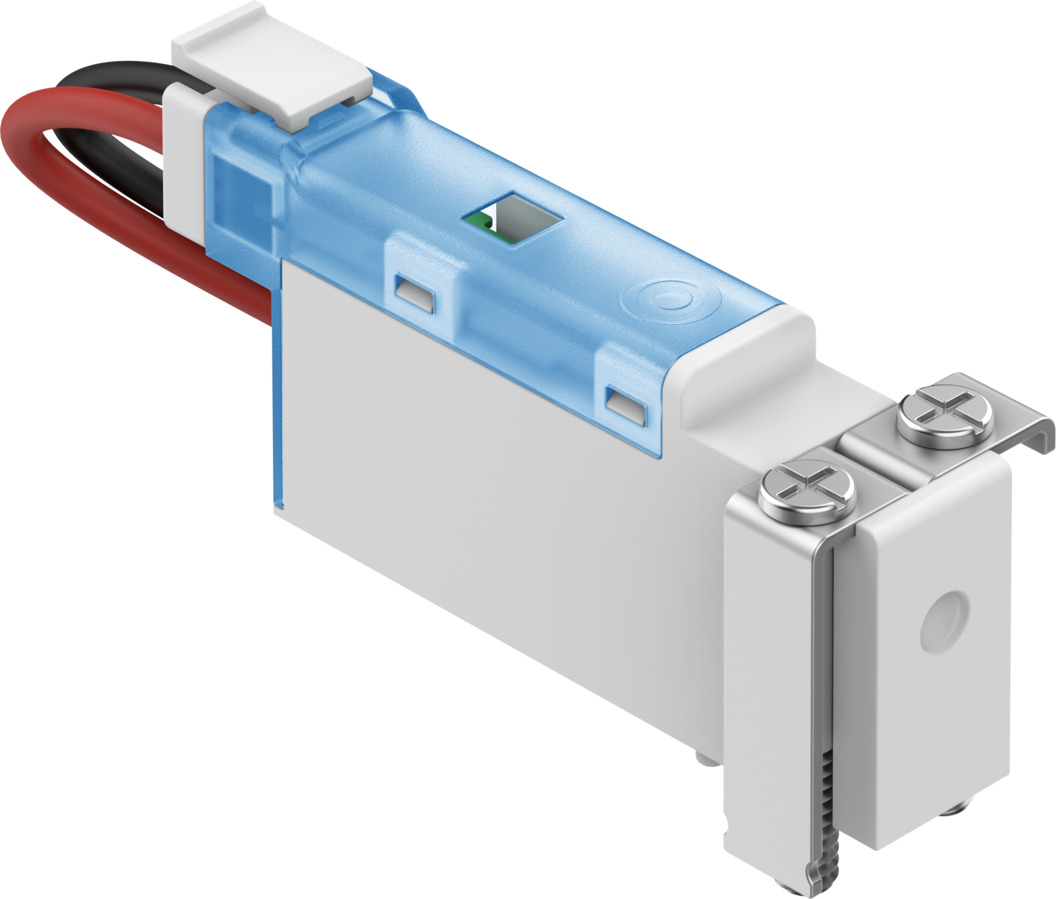

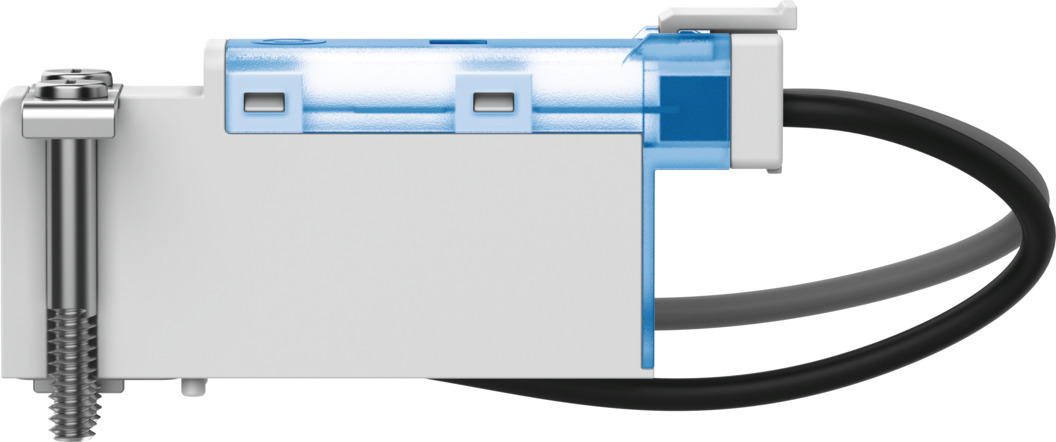

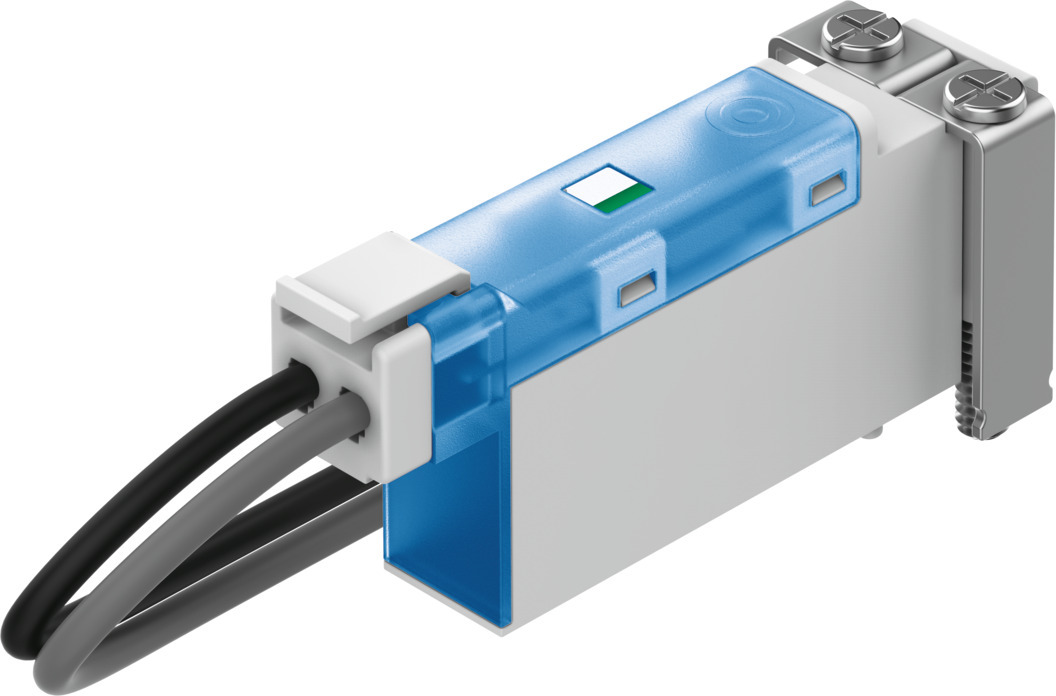

Электромагнитный клапан
VOVK-BT6-M32C-MN-1H5ZP-FB
8122775Цена: по запросу
| Рабочее давление | -0,1 МПа ... 0,7 МПа |
| Пневматическое соединение, порт 1 | Подосновы |
| Стандартный номинальный расход (стандартизирован по DIN 1343) | 5,5 л/мин |
| Функция клапана | 3/2-ходовой, закрытый, моностабильный |
1
Загрузки
| Температура окружающей среды | 5 °C ... 50 °C |
| Строительная ширина | 5,9 мм |
| Класс коррозионной стойкости CRC | 1 - Низкое коррозионное напряжение |
| Значение Cv | 0,006 галлона/мин, США |
| Степень защиты | Степень защиты IP40 |
| Дизайн | Направление подсоединения - вниз... Тарельчатый клапан с пружинным возвратом |
| Рабочий цикл | 100% в течение 500 часов |
| Электрическое соединение | Кабель |
| Потребляемая электрическая мощность | 0.5 Вт |
| Функция выпуска отработанного воздуха | С возможностью регулирования расхода |
| Направление потока | Обратимый |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA24364 зона III |
| Ручное управление | Никто |
| Материал корпуса | ПБТ |
| Материальная пружина | Высоколегированная нержавеющая сталь |
| Максимальная частота переключения | 10 Гц |
| Температура среды | 5 °C ... 50 °C |
| Монтажное положение | необязательный |
| Номинальное рабочее напряжение постоянного тока | 24 В |
| Номинальный размер | 0,36 мм |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Работа со смазкой невозможна |
| Примечание по рабочему давлению | Рабочее давление на входе 3: только от -1 до 0 бар |
| Примечание по относительной влажности воздуха | При температуре окружающей среды |
| Примечание о времени выключения | При -1 < p < 6 бар |
| Примечание о времени включения | <= 6 мс при 0 < p < 6 бар, <= 13 мс при -1 < p < 0 бар |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [6:4:1] |
| Рабочее давление | -0,1 МПа ... 0,7 МПа |
| Допустимые колебания напряжения | +/- 10 % |
| Пневматическое соединение, порт 1 | Подосновы |
| Пневматическое соединение, порт 3 | Подосновы |
| Вес продукта | 6 г |
| Относительная влажность воздуха | 70% |
| Принцип герметизации | Мягкий |
| Стандартный номинальный расход (стандартизирован по DIN 1343) | 5,5 л/мин |
| Время выключения | 6 мс |
| Время включения | 13 мс |
| Символ | 00992967 |
| Тип приведения в действие | Электрический |
| Тип крепления | Со сквозным отверстием |
| Тип пилотирования | Электрический |
| Тип сброса | Механическая пружина |
| Функция клапана | 3/2-ходовой, закрытый, моностабильный |
| пневматический рабочий порт | Подосновы |
-
