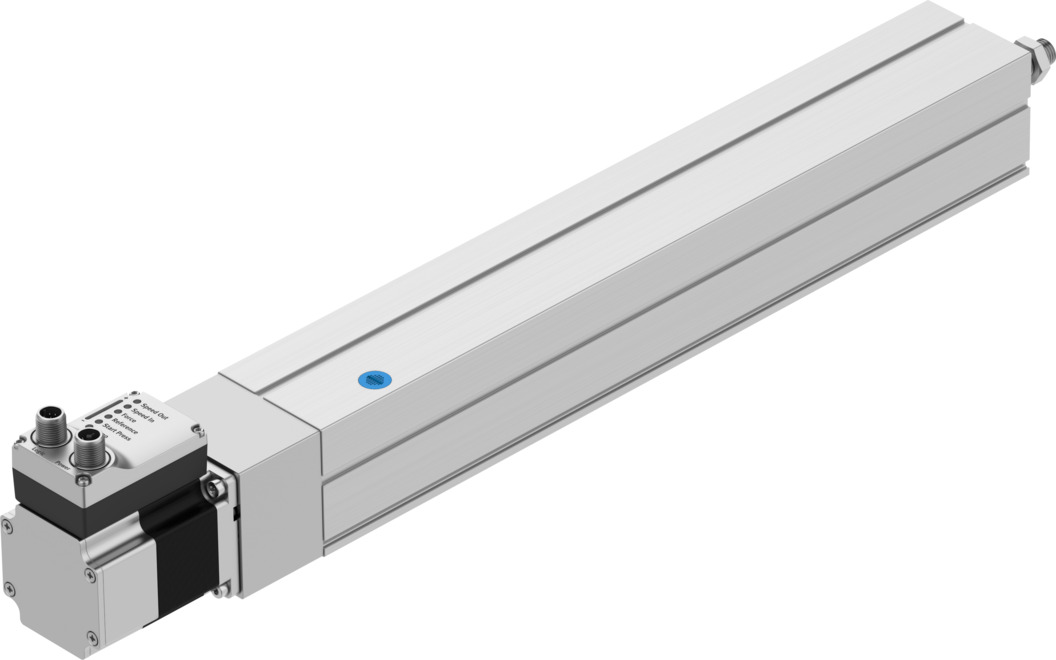

Модуль электроцилиндра EPCS-BS-60-300-5P-A-ST-M-H1-PLK-AA

Модуль электроцилиндра

EPCS-BS-60-300-5P-A-ST-M-H1-PLK-AA

8118292

Цена: 117 460 ₽

Максимальное усилие подачи Fx	900 Н
Точность повторения	±0,02 мм
Размер	60
Инсульт	300 мм

Загрузки

Дополнительные функции	Пользовательский интерфейс... Встроенный датчик конечного положения
Дополнительная движущаяся масса на ход 10 мм	6,5 г
Дополнительный вес на ход 10 мм	69 г
Температура окружающей среды	°C ... 50 °C
Утверждение	Торговая марка RCM
Базовый вес для хода 0 мм	2294 г
Знак CE (см. декларацию о соответствии)	В соответствии с Директивой ЕС по электромагнитной совместимости... В соответствии с Директивой ЕС RoHS
Класс чистых помещений	Класс 9 в соответствии с ISO 14644-1
Класс коррозионной стойкости CRC	0 - Отсутствие коррозионного воздействия
Степень защиты	Степень защиты IP40
Дизайн	Электрический цилиндр... С шариковым винтовым приводом
Дисплей	повел
Рабочий цикл	100%
Особенности цифровых логических выходов	Настраиваемый... Не имеет гальванической развязки
Особенности логического ввода	Настраиваемый... Не имеет гальванической развязки
Подключение к сети ввода-вывода, требуется хранение данных	500 байт
Подключение к сети ввода-вывода, минимальное время цикла	1 мс
Канал ввода-вывода, количество портов	1
Канал ввода-вывода, класс порта	A
IO-Link, обрабатывающий содержимое данных В	Устройство состояния в 1 бите ... Состояние в 1 бите
IO-Link, выводящий содержимое данных из системы	Подвиньтесь на 1 шаг ... Подвиньтесь на 1 шаг
Канал ввода-вывода, длина обрабатываемых данных В	2 байта
Подключение ввода-вывода, обработка данных по длине	2 байта
IO-Link, версия протокола	Устройство V 1.1
Поддержка IO-Link, SIO-режима	Да
IO-Link, служебные данные В	32-разрядная сила ... 32-разрядная позиция
IO-Link, режим связи	COM3 (230,4 Кбод)
Класс защиты изоляции	B
Марка KC	KC-EMV
Соответствие требованиям ЛАБОРАТОРИЙ (PWI)	VDMA24364 зона III
Логический интерфейс, технология подключения	M12x1, A-кодируется в соответствии с EN 61076-2-101
Логический интерфейс, тип подключения	Штекер
Логический интерфейс, количество контактов/проводов	8
Логический интерфейс, схема подключения	00992264
Интервал технического обслуживания	Пожизненная смазка
Материал корпуса	Гладкоанодированный кованый алюминиевый сплав
Материал поршневого штока	Высоколегированная нержавеющая сталь
Материальный шпиндель	Стальной прокат
Материал гайки шпинделя	Сталь
Максимальное ускорение	1,5 м/с2
Максимальная длина кабеля	15 миллионов выходов ... 15 миллионов входов
Максимальное потребление тока	5300 мА
Макс. потребляемый ток, логический	0,3 А
Максимальный ток цифровых логических выходов	100 мА
Максимальное усилие подачи Fx	900 Н
Максимальный момент Mx	Нм
Максимальный момент Моего	6,4 Нм
Максимальный момент Mz	6,4 Нм
Максимальное радиальное усилие на приводном валу	230 Н
Максимальная скорость	0,09 м/с
Монтажное положение	необязательный
Движущаяся масса с ходом 0 мм	305 г
Номинальный ток	5.3 А
Номинальное напряжение постоянного тока	24 В
Примечание о температуре окружающей среды	При температуре окружающей среды выше 30°C мощность должна быть снижена на 2% в расчете на килокалорию.
Примечание по материалам	Соответствует требованиям RoHS
Количество цифровых логических входов	2
Количество цифровых логических выходов 24 В постоянного тока	2
Интерфейс параметризации	Ввод-вывод ... Пользовательский интерфейс
Допустимые колебания напряжения	+/- 15%
Резьба штока поршня	М12х1.25
Конец штока поршня	Наружная резьба
Источник питания, схема подключения	00995989
Источник питания, тип подключения	Штекеры
Источник питания, количество контактов/проводов	4
Вес продукта	4364 г
Защита от крутящего момента/направляющей	С направляющей подшипника скольжения
Класс защиты	III
Индикация состояния готовности	повел
Исходное значение эффективной нагрузки по горизонтали	120 кг
Исходное значение эффективной нагрузки по вертикали	46 кг
Ссылка	Положительный фиксированный стоп-блок... Отрицательный фиксированный стоп-блок
Относительная влажность воздуха	0 - 90% ... Без конденсации
Точность повторения	±0,02 мм
Теоретический обратный зазор	100 мкм
Датчик положения ротора	Абсолютный однооборотный энкодер
Датчик положения ротора, принцип измерения с помощью энкодера	Притягательный
Разрешение датчика положения ротора	16 бит
Ударопрочность	Ударные испытания с уровнем тяжести от 1 до FN 942017-5 и EN 60068-2-27
Размер	60
Логический ввод спецификации	Основан на стандарте IEC 61131-2, тип 1
Скорость "Скоростной пресс"	0,01 м/с
Диаметр шпинделя	12 мм
Шаг шпинделя	5 мм/U
Тип шпинделя	Шариковый винтовой привод
Температура хранения	-20 °C ... 60 °C
Инсульт	300 мм
Запас хода	мм
Логика переключения входов	NPN (отрицательное переключение) ... PNP (положительное переключение)
Логика переключения выходов	NPN (отрицательное переключение) ... PNP (положительное переключение)
Символ	00997294
Контроль температуры	Отключение при превышении температуры... Встроенный точный CMOS-датчик температуры с аналоговым выходом
Крутильный люфт на штоке поршня +/-	1 град
Тип двигателя	Шаговый двигатель
Тип крепления	С внутренней резьбой ... С аксессуарами
Маркировка UKCA (см. декларацию о соответствии)	В соответствии с британскими инструкциями по электромагнитной совместимости... В соответствии с британскими инструкциями RoHS
Виброустойчивость	Испытание при транспортировке с уровнем опасности от 1 до FN 942017-4 и EN 60068-2-6
Рабочий диапазон логического ввода	24 В
источник питания, система подключения	M12x1, T-образный код в соответствии с EN 61076-2-111
