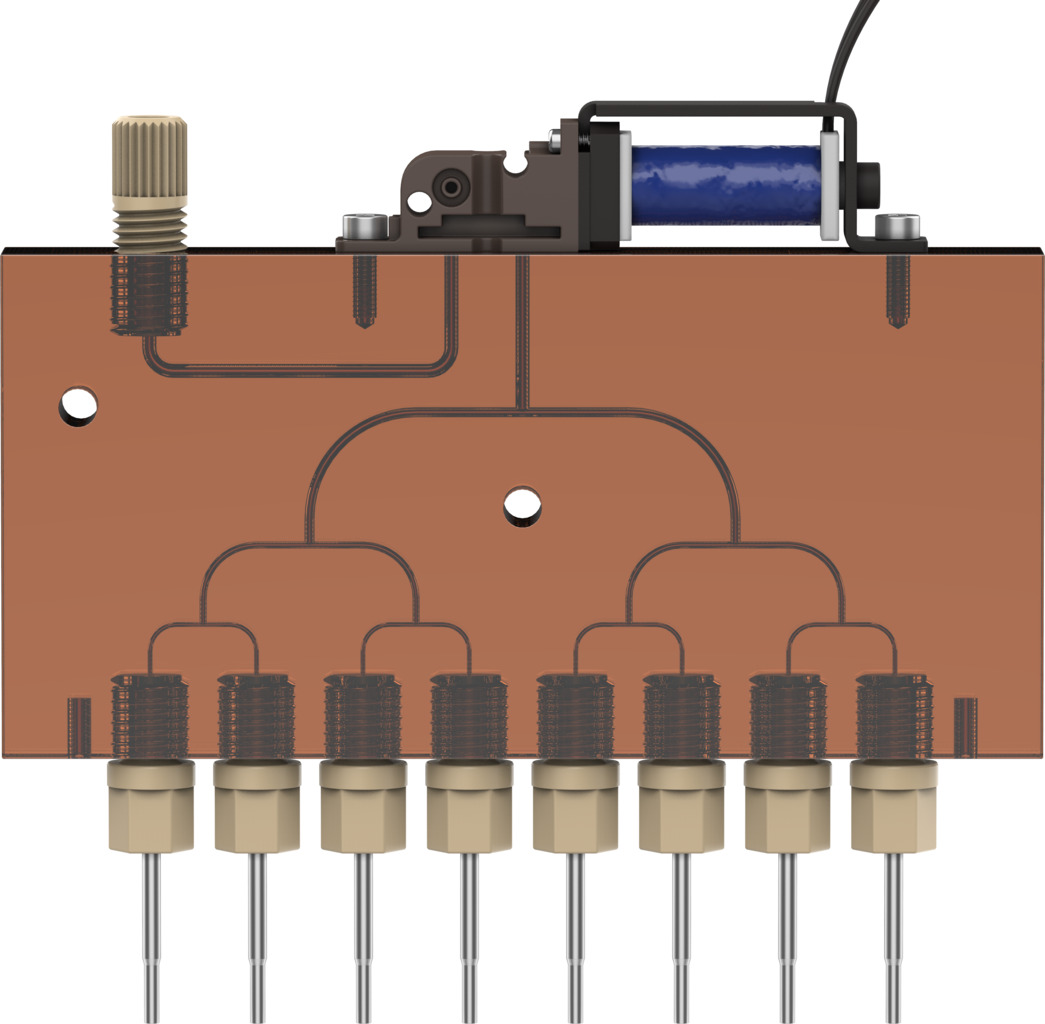

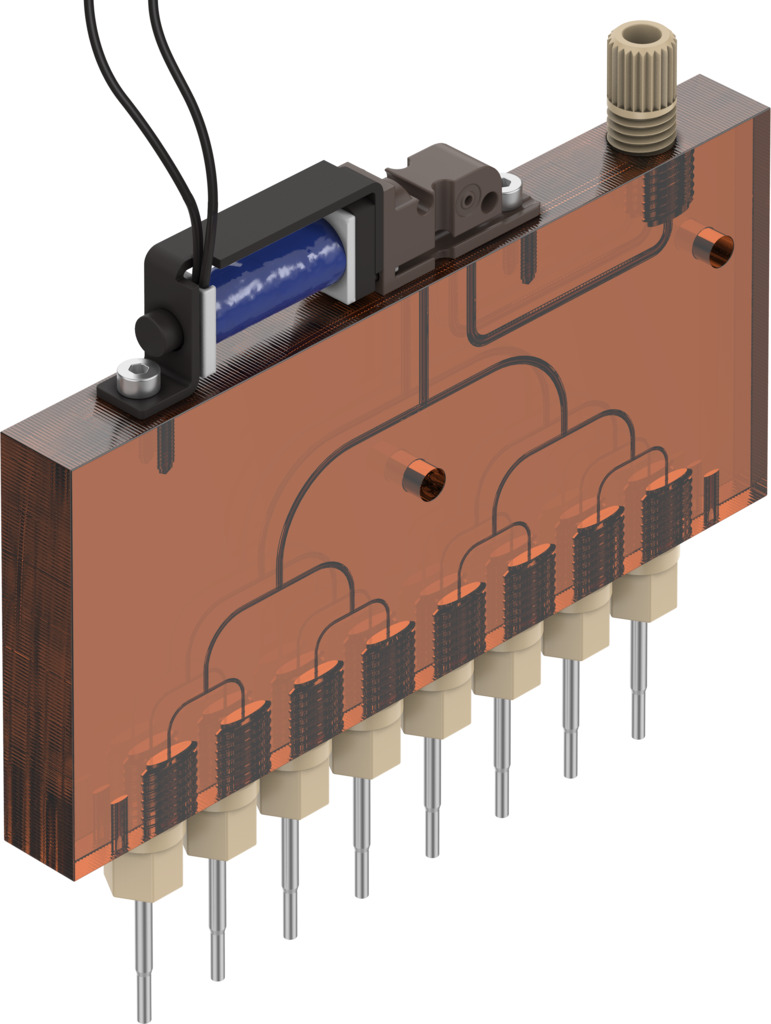

Распространитель VTOI-A-V8-30D3-U14-08-V-S015-1

Распространитель

VTOI-A-V8-30D3-U14-08-V-S015-1

8114038

Цена: по запросу

Загрузки

Температура окружающей среды	5 °C ... 40 °C
Длина кабеля	0,15 м
Номинальное поперечное сечение проводника	AWG28
Класс коррозионной стойкости CRC	0 - Отсутствие коррозионного воздействия
Степень защиты	Степень защиты IP30
Рабочий цикл	100%
Электрическое соединение	2-проводной... 2x одиночных провода
Потребляемая электрическая мощность	2 Вт
Жидкостное соединение	Внутренняя резьба 1/4-28 UNF-2B
Размер сетки	9 мм
Инструкция по применению	Смотрите примечание к заявке (доступно на портале поддержки по адресу festo.com).
Внутренний объем	распределительный клапан объемом 10 мкл... распределительный блок объемом 178 мкл с клапаном, иглой и фитингами
Соответствие требованиям ЛАБОРАТОРИЙ (PWI)	VDMA24364-B2-L
Длина дозирующей иглы	30 мм
Материал, контактирующий со средой	ETFE ... FPM
Количество материалов дозирующей иглы	1.4404
Материал дозирующей иглы	Высоколегированная нержавеющая сталь
Температура среды	5 °C ... 50 °C
Средний	Жидкие среды ... Газообразные среды
Минимальный объем дозирования	1 мкл
Монтажное положение	Вертикальный
Номинальная высота использования	<= 2000 м сн.
Номинальное рабочее напряжение постоянного тока	24 В
Номинальный размер	0,8 мм
Номинальная ширина дозирующей иглы	0,3 мм
Примечание о степени защиты	В собранном виде
Примечание по точности дозирования	Зависит от конфигурации, среды и приложения
Примечание по объему дозирования	Зависит от конфигурации, среды и приложения
Примечание по подключению жидкости	Прилагаемый фитинг для труб с наружным диаметром 3 мм
Примечание по материалам	Соответствует требованиям RoHS
Примечание на носителе	Максимальный размер частиц 20 мкм
Рабочее давление	-0,02 МПа ... 0,065 МПа
Допустимые колебания напряжения	+/- 10 %
Вес продукта	55 г
Относительная влажность воздуха	0 - 95% ... Без конденсации
Принцип герметизации	Мягкий
Ударопрочность	Ударные испытания со степенью тяжести 2 по FN 942017-5 и EN 60068-2-27
Температура хранения	5 °C ... 40 °C
Пригодность для работы в вакууме	да
Тип приведения в действие	Электрический
Тип крепления	Через сквозное отверстие для винта M3
Тип пилотирования	Прямой
Тип сброса	Механическая пружина
Типичная точность дозирования	≤ 5% CV от кончика к кончику... ≤ 3% CV внутри цикла
Функция клапана	2/2-ходовой, закрытый, моностабильный
Виброустойчивость	Испытание при транспортировке с уровнем опасности 2 в соответствии с FN 942017-4 и EN 60068-2-6
Концы проволоки	Ножны сняты
