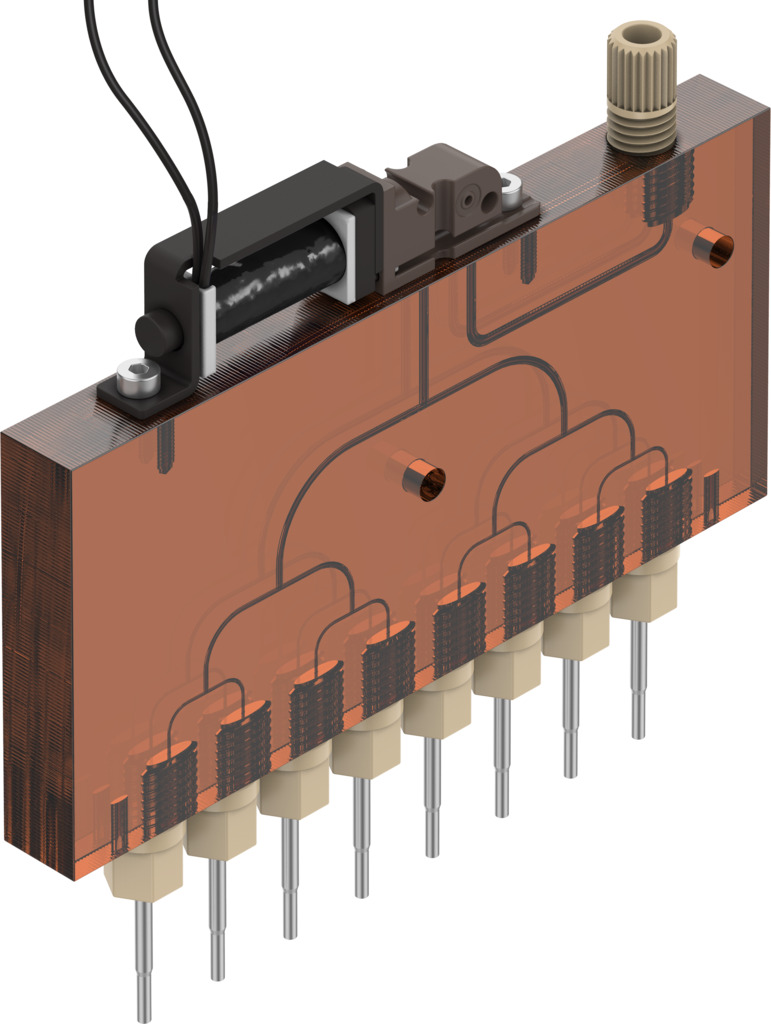

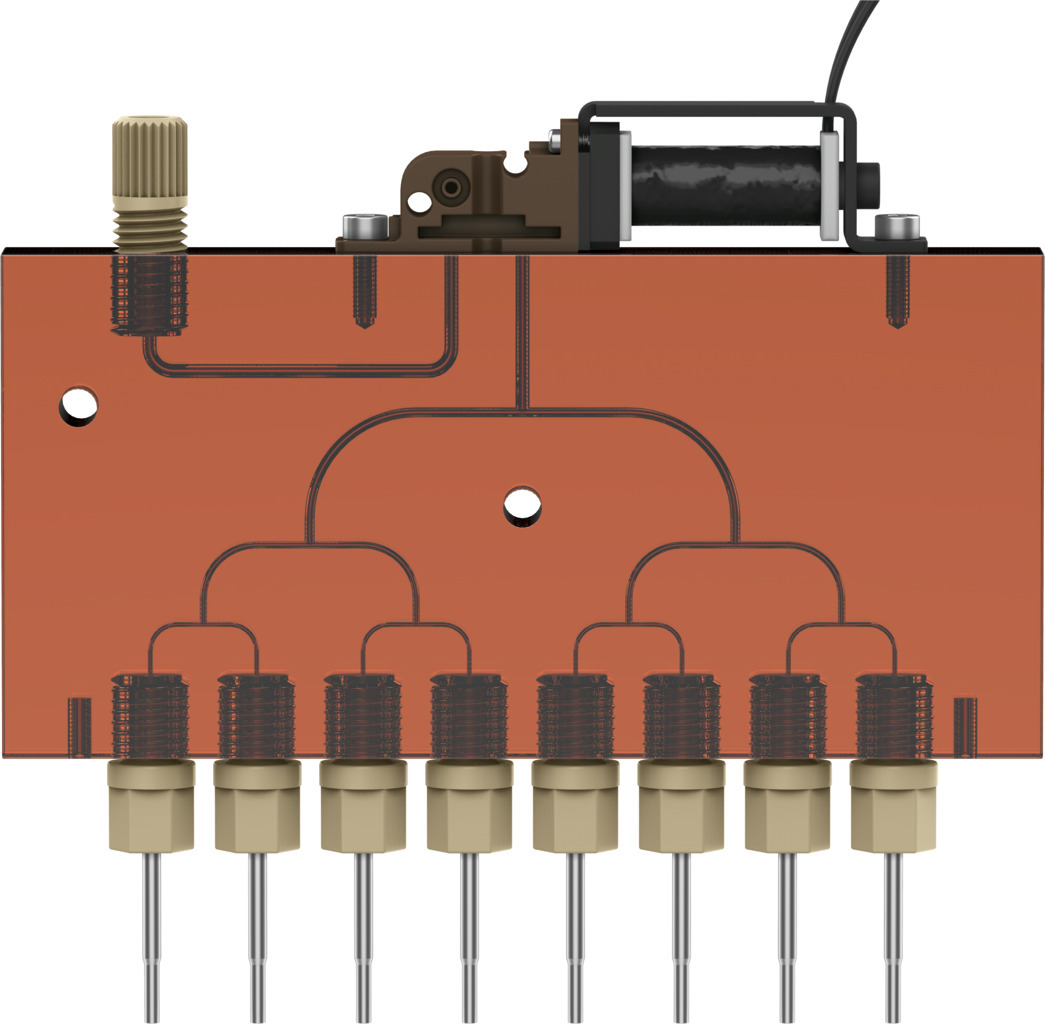

Распределитель
VTOI-V8-30D3-U14-08-V-S015-1
8114037Цена: по запросу
1
Загрузки
| Температура окружающей среды | 5 °C ... 40 °C |
| Длина кабеля | 0,15 м |
| Номинальное поперечное сечение проводника | AWG28 |
| Класс коррозионной стойкости CRC | 0 - Отсутствие коррозионного воздействия |
| Степень защиты | Степень защиты IP30 |
| Рабочий цикл | 100% |
| Электрическое соединение | 2-проводной... 2x одиночных провода |
| Потребляемая электрическая мощность | 1.8 Вт |
| Жидкостное соединение | Внутренняя резьба 1/4-28 UNF-2B |
| Размер сетки | 9 мм |
| Инструкция по применению | Смотрите примечание к заявке (доступно на портале поддержки по адресу festo.com). |
| Внутренний объем | распределительный клапан объемом 10 мкл... распределительный блок объемом 178 мкл с клапаном, иглой и фитингами |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA24364-B2-L |
| Длина дозирующей иглы | 30 мм |
| Материал, контактирующий со средой | ETFE ... FPM |
| Количество материалов дозирующей иглы | 1.4404 |
| Материал дозирующей иглы | Высоколегированная нержавеющая сталь |
| Максимальная частота переключения | 4 Гц |
| Температура среды | 5 °C ... 50 °C |
| Средний | Жидкие среды ... Газообразные среды |
| Минимальный объем дозирования | 1 мкл |
| Монтажное положение | Вертикальный |
| Номинальная высота использования | <= 2000 м сн. |
| Номинальное рабочее напряжение постоянного тока | 24 В |
| Номинальный размер | 0,8 мм |
| Номинальная ширина дозирующей иглы | 0,3 мм |
| Примечание о степени защиты | В собранном виде |
| Примечание по точности дозирования | Зависит от конфигурации, среды и приложения |
| Примечание по объему дозирования | Зависит от конфигурации, среды и приложения |
| Примечание по подключению жидкости | Прилагаемый фитинг для труб с наружным диаметром 3 мм |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по частоте переключения | Зависит от температуры окружающей среды и состояния установки |
| Примечание о времени выключения | Зависит от конфигурации, среды и приложения |
| Примечание о времени включения | Зависит от конфигурации, среды и приложения |
| Примечание на носителе | Максимальный размер частиц 20 мкм |
| Рабочее давление | МПа ... 0,1 МПа |
| Допустимые колебания напряжения | +/- 10 % |
| Вес продукта | 52 г |
| Относительная влажность воздуха | 0 - 95% ... Без конденсации |
| Принцип герметизации | Мягкий |
| Ударопрочность | Ударные испытания со степенью тяжести 2 по FN 942017-5 и EN 60068-2-27 |
| Температура хранения | 5 °C ... 40 °C |
| Пригодность для работы в вакууме | нет |
| Время выключения | 2 мс |
| Время включения | 7 мс |
| Тип приведения в действие | Электрический |
| Тип крепления | Через сквозное отверстие для винта M3 |
| Тип пилотирования | Прямой |
| Тип сброса | Механическая пружина |
| Типичная точность дозирования | ≤ 5% CV от кончика к кончику... ≤ 3% CV внутри цикла |
| Функция клапана | 2/2-ходовой, закрытый, моностабильный |
| Виброустойчивость | Испытание при транспортировке с уровнем опасности 2 в соответствии с FN 942017-4 и EN 60068-2-6 |
| Концы проволоки | Ножны сняты |
-
