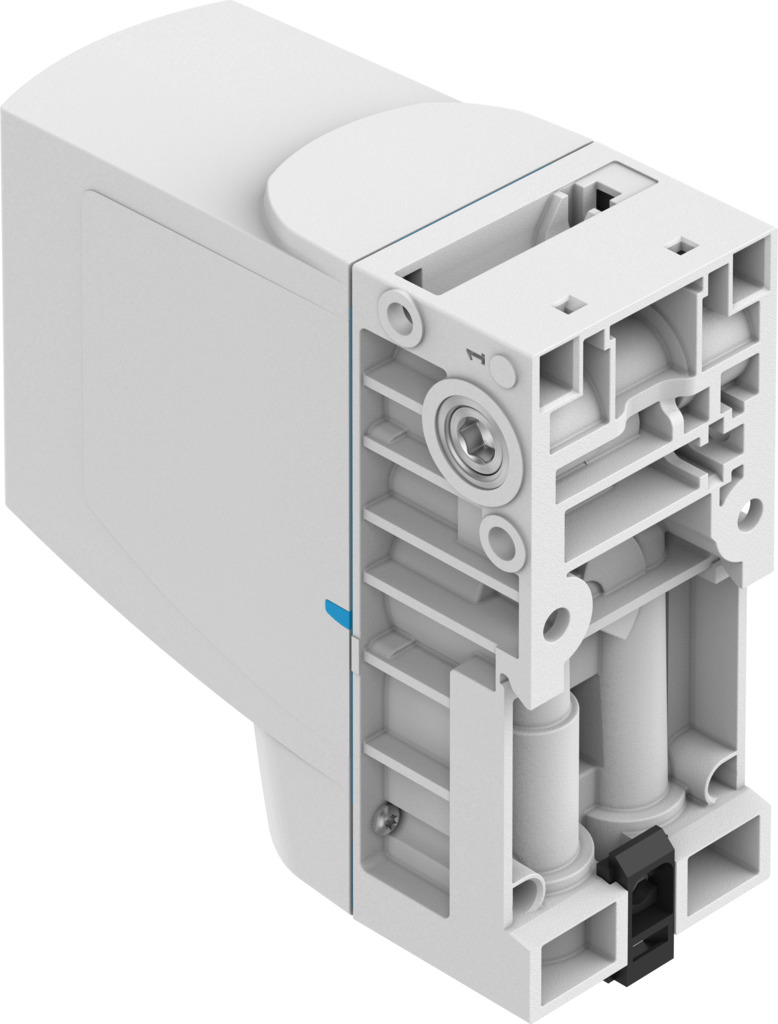

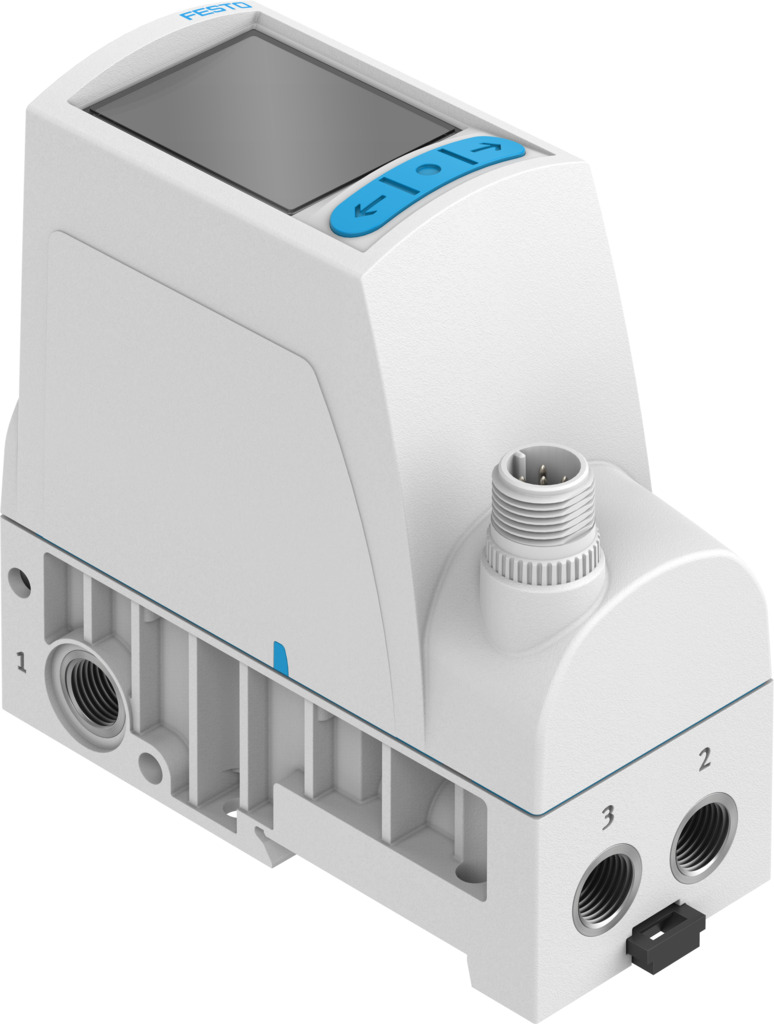

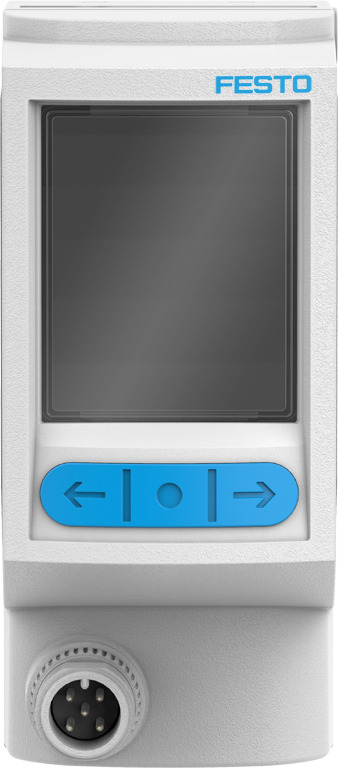

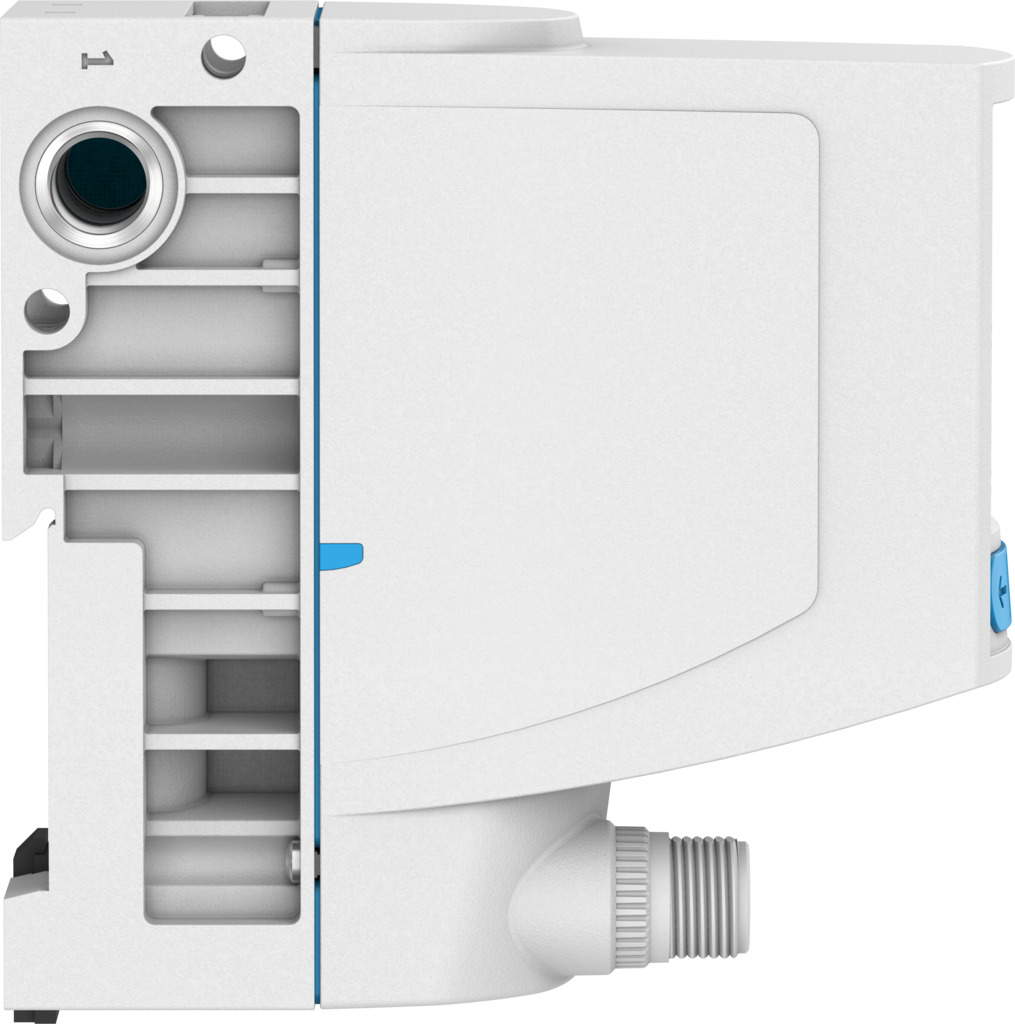

Пропорциональный регулятор давления

VPPI-5L-3-G18-0L6H-V1-S1D

8104665

Цена: 84 930 ₽

Рабочее давление 6 бар ... 8 бар
Диапазон рабочих напряжений постоянного тока 21,6 В ... 27,6 В
Пневматическое соединение, порт 1 G1/8
Диапазон регулирования давления МПа ... 0,6 МПа
Функция клапана 3-ходовой пропорциональный регулятор давления
1
Загрузки
Пропорциональный регулятор давления
Пропорциональный регулятор давления
Пропорциональный регулятор давления
Пропорциональный регулятор давления
Пропорциональный регулятор давления
Пропорциональный регулятор давления
Точность аналогового выхода в ± %FS 1 %FS
Температура окружающей среды °C ... 50 °C
Утверждение Торговая марка RCM ... указана в списке UL us (OL)
Давление разрыва 40 бар
Знак CE (см. декларацию о соответствии) В соответствии с Директивой ЕС по электромагнитной совместимости... В соответствии с Директивой ЕС RoHS
Орган, выдавший сертификат UL E322346
Класс чистых помещений Класс 4 в соответствии с ISO 14644-1
Климатическая категория 3K3 согласно EN 60721
Класс коррозионной стойкости CRC 2 - Умеренное коррозионное напряжение
Степень защиты Степень защиты IP65
Дизайн Тарельчатый клапан с пружинным возвратом
Размеры (Ш x Д x В) 42,2 x 95,3 x 94,3 мм
Разрешение дисплея 128x160 пикселей
Размер дисплея 1.77'
Тип дисплея Цветной TFT-дисплей
Электрическое соединение 1, схема подключения 00994083
Электрическое подключение 1, тип подключения Штекеры
Электрическое соединение 1, соединительная система M12x1, A-соответствует стандарту EN 61076-2-101
Электрическое подключение 1, функция Вывод фактического значения... Ввод заданного значения
Электрическое подключение 1, количество соединений/жил 5
Электрическое соединение 1, момент затяжки 1,5 Нм
Направление потока Необратимый
Гистерезис 0,4 %FS
Входное давление 1 бар... 13 бар
Входное сопротивление 100 Ком
Инструкция по применению Изделие предназначено только для промышленных целей. В жилых помещениях могут потребоваться меры по устранению радиопомех.
Марка KC KC-EMV
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA 24364-B1/B2-L
Линейность 0,9 %FS
Материал корпуса Усиленный ПА
Уплотнения из материала HNBR ... ПТФЭ
Максимальная длина кабеля 30 м
Максимальное потребление тока 525 млн лет
Максимальное потребление электроэнергии 14.5 Вт
Максимальный выходной ток 25 мА
Максимальный момент затяжки фитинга 8,5 Нм
Температура среды °C ... 50 °C
Минимальное выходное напряжение сопротивления нагрузки 2 Ком
Монтажное положение необязательный
Номинальная высота использования < 3000 м сн.
Номинальный ток 0,15 А
Номинальное рабочее напряжение постоянного тока 24 В
Номинальный размер, выхлоп 5 мм
Номинальный размер, запас 5 мм
Примечание по материалам Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде Работа со смазкой невозможна
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:4:4] ... Инертные газы
Рабочее давление 6 бар ... 8 бар
Диапазон рабочих напряжений постоянного тока 21,6 В ... 27,6 В
Пневматическое соединение, порт 1 G1/8
Пневматическое соединение, порт 2 G1/8
Пневматическое соединение, порт 3 G1/8
Степень загрязнения 2
Диапазон регулирования давления МПа ... 0,6 МПа
Вес продукта 370 г
Относительная влажность воздуха 0 - 85% ... Без конденсации
Воспроизводимость 0,4 %FS
Защита от обратной полярности Для всех электрических соединений
Инструкции по технике безопасности Безопасное положение VPPI, обычно закрытое
Принцип герметизации Мягкий
Ввод заданного значения 0 - 10 В ... ШИМ
Ударопрочность Ударные испытания со степенью тяжести 2 по FN 942017-5 и EN 60068-2-27
Номинальный ток короткого замыкания Для всех электрических соединений
Аналоговый выход диапазона сигналов 0 - 10 В
Уровень звуковой мощности 62,5 дБ(А)
Уровень звуковой мощности на расстоянии 1 м 51,9 дБ(А)
Стандартный номинальный расход (стандартизирован по DIN 1343) 900 л/мин
Стандартный номинальный расход 2-3 480 л/мин
Температура хранения -20 °C ... 70 °C
Подходит для употребления в пищу Смотрите дополнительную информацию о материалах
Коммутационный выход Двухтактный
Символ 00997299
Температурный коэффициент полезного действия 0,02 %/К
Полная точность 1,1%FS
Полная утечка 5 л/ч
Тип приведения в действие Электрический
Тип крепления Через сквозное отверстие для винта M4... С Н-образной направляющей
Тип пилотирования Прямой
Тип сброса Механическая пружина
Маркировка UKCA (см. декларацию о соответствии) В соответствии с британскими инструкциями по электромагнитной совместимости... В соответствии с британскими инструкциями RoHS
Функция клапана 3-ходовой пропорциональный регулятор давления
Виброустойчивость Испытание при транспортировке с уровнем опасности 2 в соответствии с FN 942017-4 и EN 60068-2-6
