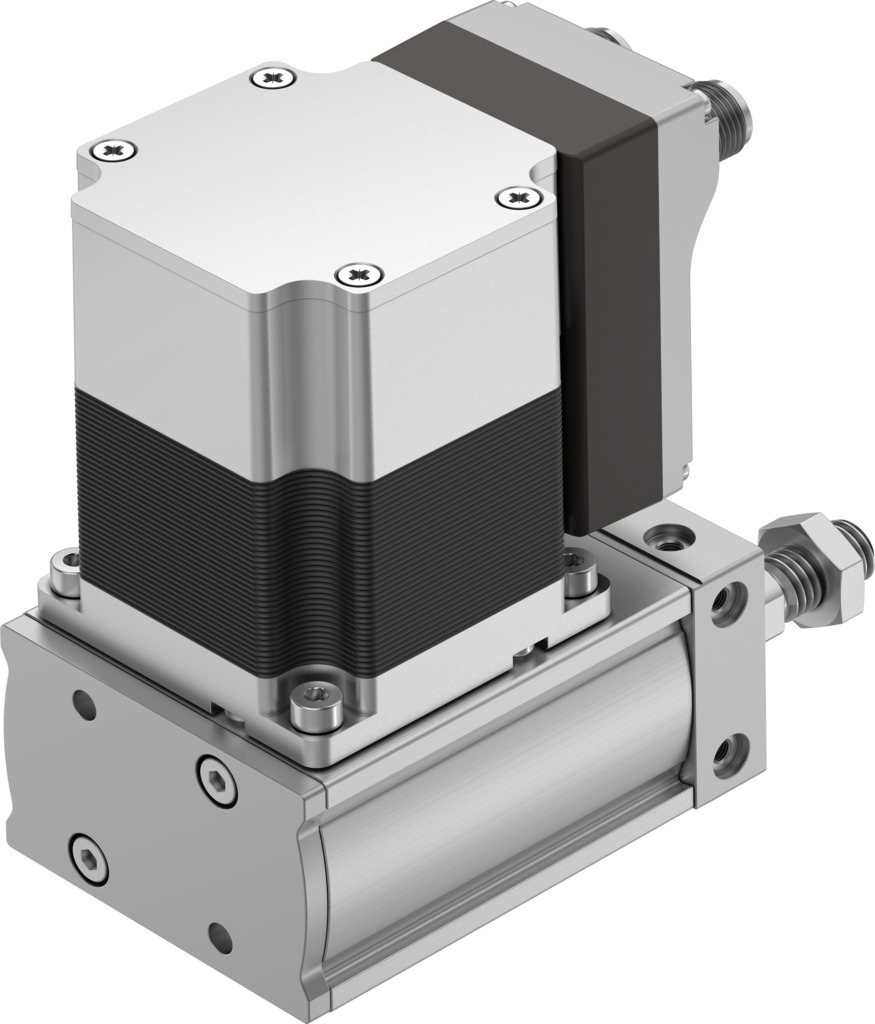

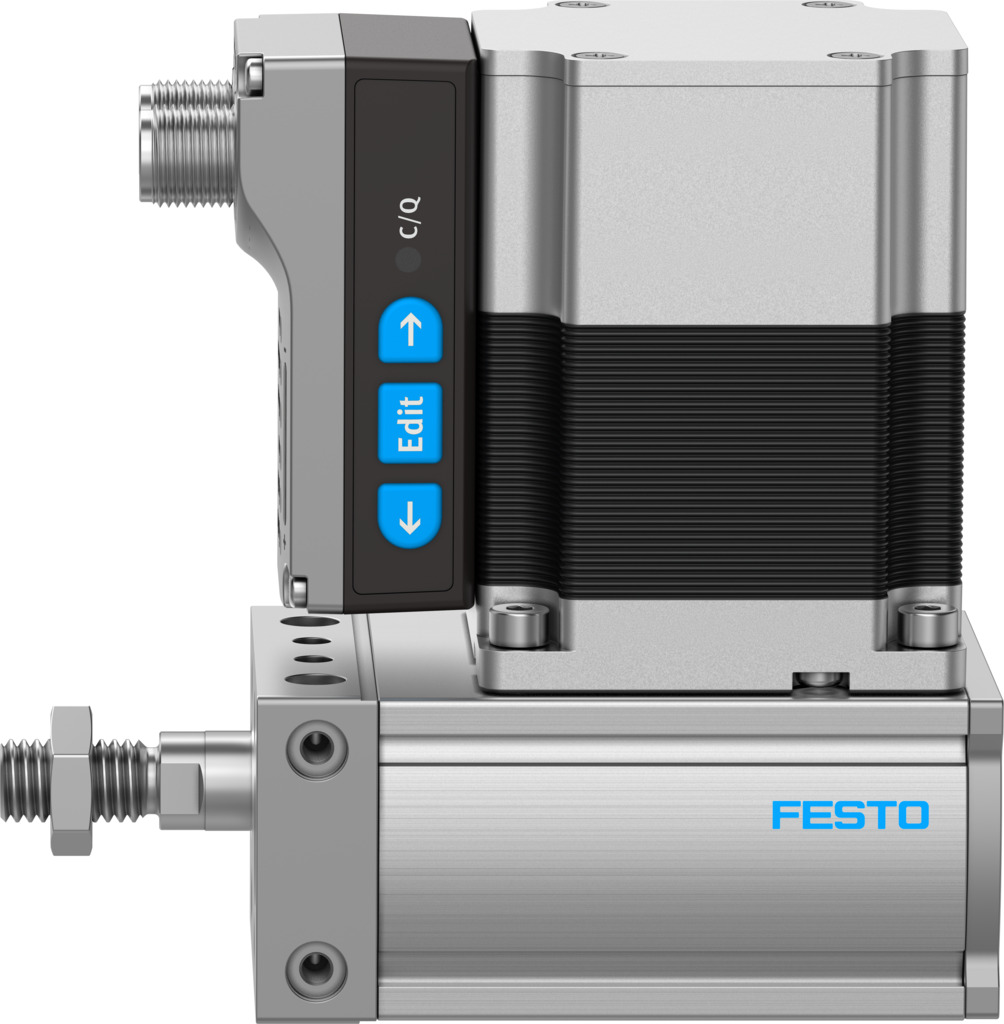

Модуль электроцилиндра EPCE-TB-60-10-FL-MF-ST-M-H1-PLK-AA

Модуль электроцилиндра

EPCE-TB-60-10-FL-MF-ST-M-H1-PLK-AA

8102166

Цена: по запросу

Максимальное усилие подачи Fx	150 Н
Точность повторения	±0,05 мм
Размер	60
Инсульт	10 мм

Загрузки

Дополнительные функции	Пользовательский интерфейс... Встроенный датчик конечного положения
Дополнительная движущаяся масса на ход 10 мм	9,75 г
Дополнительный вес на ход 10 мм	46 г
Температура окружающей среды	°C ... 50 °C
Утверждение	Торговая марка RCM
Базовый вес для хода 0 мм	1407 г
Знак CE (см. декларацию о соответствии)	В соответствии с Директивой ЕС по электромагнитной совместимости... В соответствии с Директивой ЕС RoHS
Класс коррозионной стойкости CRC	0 - Отсутствие коррозионного воздействия
Степень защиты	Степень защиты IP40
Дизайн	Электрический цилиндр... С зубчатым ремнем
Дисплей	повел
Рабочий цикл	100%
Эффективный диаметр ведущей шестерни	10,18 мм
Особенности цифровых логических выходов	Настраиваемый... Не имеет гальванической развязки
Особенности логического ввода	Настраиваемый... Не имеет гальванической развязки
Постоянная подача	32 мм/дюйм
Подключение к сети ввода-вывода, требуется хранение данных	500 байт
Подключение к сети ввода-вывода, минимальное время цикла	1 мс
Канал ввода-вывода, количество портов	1
Канал ввода-вывода, класс порта	A
IO-Link, обрабатывающий содержимое данных В	Устройство состояния в 1 бите ... Состояние в 1 бите
IO-Link, выводящий содержимое данных из системы	Подвиньтесь на 1 шаг ... Подвиньтесь на 1 шаг
Канал ввода-вывода, длина обрабатываемых данных В	2 байта
Подключение ввода-вывода, обработка данных по длине	2 байта
IO-Link, версия протокола	Устройство V 1.1
Поддержка IO-Link, SIO-режима	Да
IO-Link, служебные данные В	Скорость 32 бит... Положение 32 бит
IO-Link, режим связи	COM3 (230,4 Кбод)
IO-Link, технология подключения	Штекеры
Энергия удара в конечных положениях	0,016 Дж
Класс защиты изоляции	B
Марка KC	KC-EMV
Соответствие требованиям ЛАБОРАТОРИЙ (PWI)	VDMA24364 зона III
Логический интерфейс, технология подключения	M12x1, A-кодируется в соответствии с EN 61076-2-101
Логический интерфейс, тип подключения	Штекер
Логический интерфейс, количество контактов/проводов	8
Логический интерфейс, схема подключения	00992264
Интервал технического обслуживания	Пожизненная смазка
Материальное покрытие	Анодированный кованый алюминиевый сплав
Материал корпуса	Анодированный кованый алюминиевый сплав
Материал поршневого штока	Высоколегированная нержавеющая сталь
Материал зубчатого ремня	Полихлоропрен со стекловолокном
Максимальное ускорение	9 м/с2
Максимальная длина кабеля	15 миллионов выходов ... 15 миллионов входов
Максимальное потребление тока	5300 мА
Макс. потребляемый ток, логический	0,3 А
Максимальный ток цифровых логических выходов	100 мА
Максимальное усилие подачи Fx	150 Н
Максимальный момент Mx	Нм
Максимальный момент Моего	1 Нм
Максимальный момент Mz	1 Нм
Максимальная скорость	0,6 м/с
Монтажное положение	необязательный
Движущаяся масса	207 г
Движущаяся масса с ходом 0 мм	197 г
Номинальный ток	5.3 А
Номинальное напряжение постоянного тока	24 В
Примечание о температуре окружающей среды	При температуре окружающей среды выше 30°C мощность должна быть снижена на 2% в расчете на килокалорию.
Примечание по материалам	Соответствует требованиям RoHS
Количество цифровых логических входов	2
Количество цифровых логических выходов 24 В постоянного тока	2
Интерфейс параметризации	Ввод-вывод ... Пользовательский интерфейс
Допустимые колебания напряжения	+/- 15%
Резьба штока поршня	М10х1.25
Конец штока поршня	Наружная резьба
Определение местоположения	Датчик частоты вращения двигателя
Источник питания, схема подключения	00995989
Источник питания, тип подключения	Штекеры
Источник питания, количество контактов/проводов	4
Вес продукта	1453 г
Защита от крутящего момента/направляющей	С направляющей подшипника скольжения
Класс защиты	III
Индикация состояния готовности	повел
Контрольный срок службы	100 км
Исходное значение эффективной нагрузки по горизонтали	10 кг
Исходное значение эффективной нагрузки по вертикали	5 кг
Ссылка	Положительный фиксированный стоп-блок... Отрицательный фиксированный стоп-блок
Относительная влажность воздуха	0 - 90%
Точность повторения	±0,05 мм
Датчик положения ротора	Абсолютный однооборотный энкодер
Датчик положения ротора, принцип измерения с помощью энкодера	Притягательный
Разрешение датчика положения ротора	16 бит
Ударопрочность	Ударные испытания с уровнем тяжести от 1 до FN 942017-5 и EN 60068-2-27
Размер	60
Логический ввод спецификации	Основан на стандарте IEC 61131-2, тип 1
Скорость "Скоростной пресс"	0,02 м/с
Температура хранения	-20 °C ... 60 °C
Инсульт	10 мм
Запас хода	мм
Логика переключения входов	PNP (положительное переключение)
Логика переключения выходов	PNP (положительное переключение)
Символ	00997342
Контроль температуры	Отключение при превышении температуры... Встроенный точный CMOS-датчик температуры с аналоговым выходом
Шаг зубчатого ремня	2 мм
Натяжение зубчатого ремня	0.375 %
Тип двигателя	Шаговый двигатель
Тип крепления	Со сквозным отверстием... С внутренней резьбой
Маркировка UKCA (см. декларацию о соответствии)	В соответствии с британскими инструкциями по электромагнитной совместимости... В соответствии с британскими инструкциями RoHS
Виброустойчивость	Испытание при транспортировке с уровнем опасности от 1 до FN 942017-4 и EN 60068-2-6
Рабочий диапазон логического ввода	24 В
источник питания, система подключения	M12x1, T-образный код в соответствии с EN 61076-2-111
