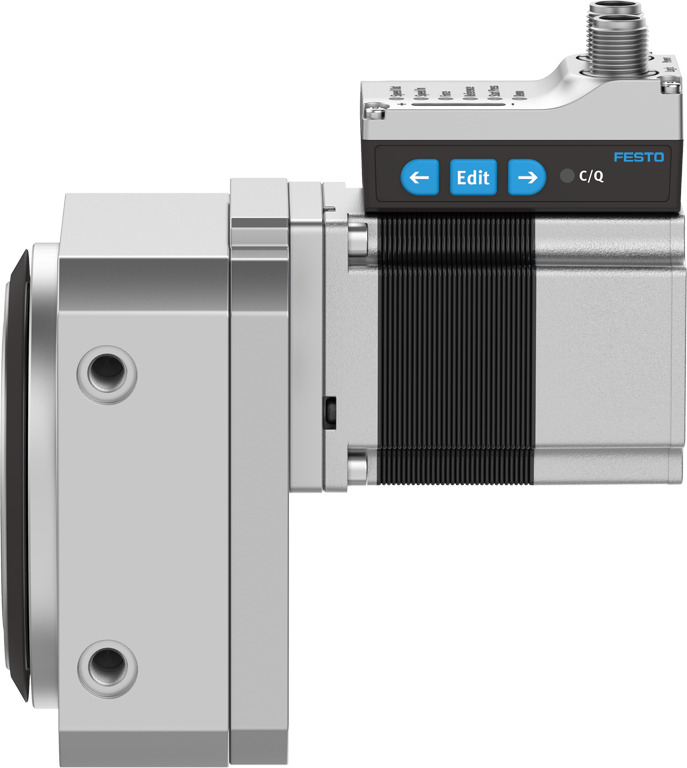

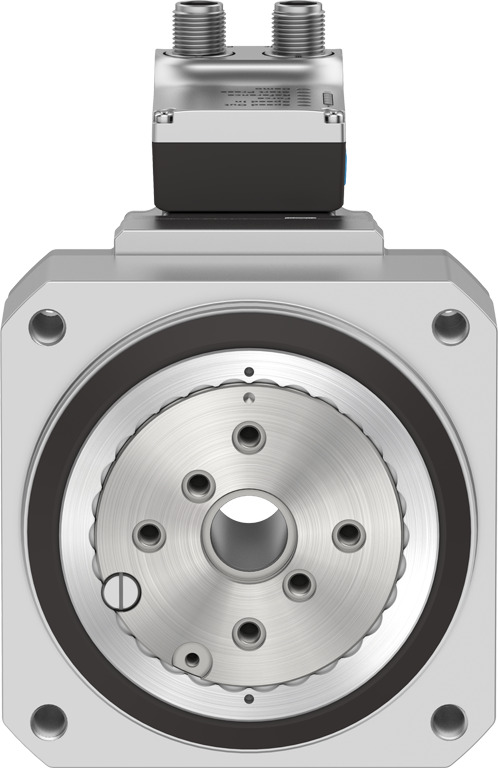

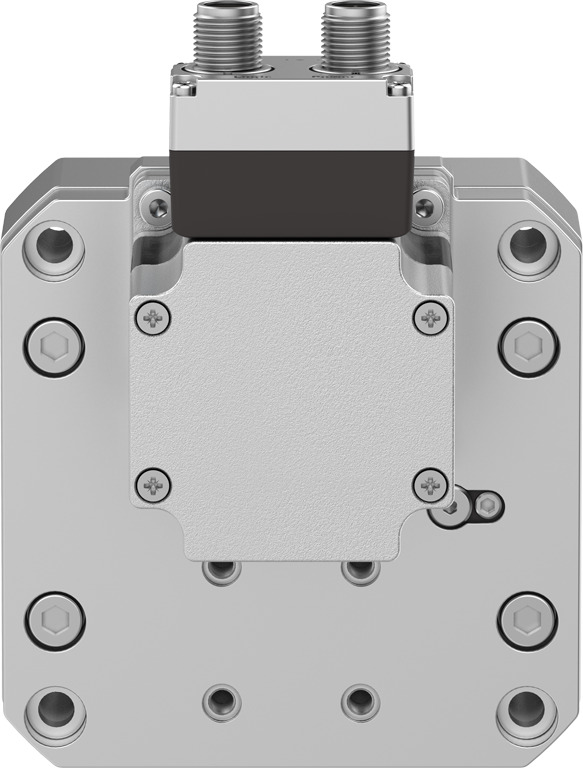

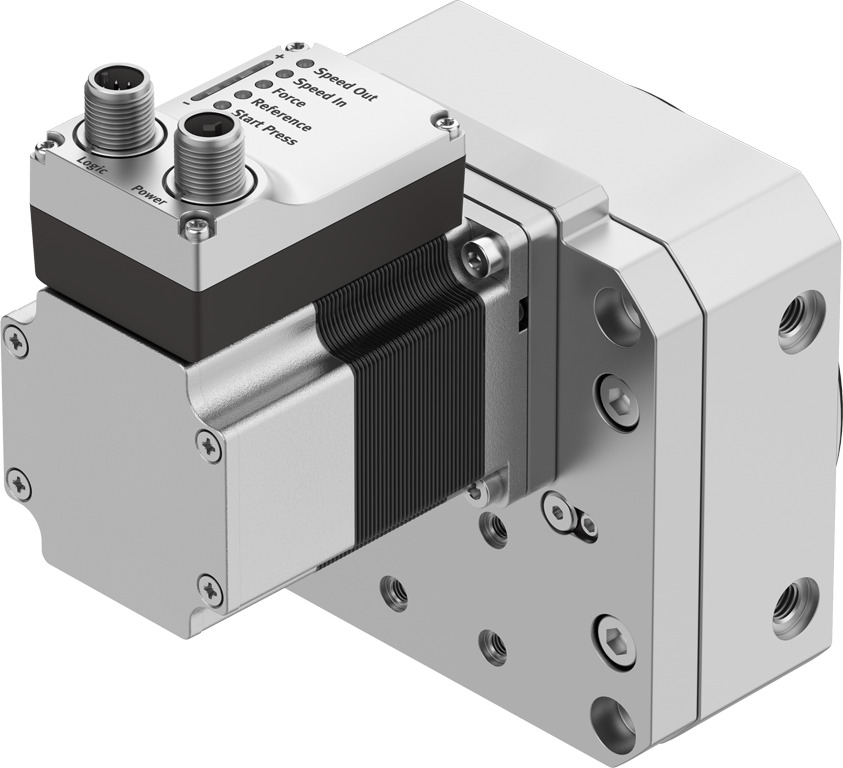

Приводной блок вращения

ERMS-32-90-ST-M-H1-PLK-AA

8087821

Цена: 122 740 ₽

Максимальное осевое усилие 450 Н
Максимальное радиальное усилие 550 Н
Максимальная скорость вращения 100 1/мин
Номинальный ток двигателя 5 А
Угол поворота 90°
1
Загрузки
Приводной блок вращения
Приводной блок вращения
Приводной блок вращения
Приводной блок вращения
Приводной блок вращения
Приводной блок вращения
Дополнительные функции Пользовательский интерфейс... Встроенный датчик конечного положения
Температура окружающей среды °C ... 50 °C
Угловое ускорение 140 рад/с2
Утверждение Торговая марка RCM
Знак CE (см. декларацию о соответствии) В соответствии с Директивой ЕС по электромагнитной совместимости... В соответствии с Директивой ЕС RoHS
Степень защиты Степень защиты IP40
Дизайн Электромеханический привод поворота... Со встроенным приводом
Дисплей повел
Рабочий цикл 100%
Особенности цифровых логических выходов Настраиваемый... Не имеет гальванической развязки
Особенности логического ввода Настраиваемый... Не имеет гальванической развязки
Передаточное число зубчатой передачи 7:1
Подключение к сети ввода-вывода, требуется хранение данных 500 байт
Подключение к сети ввода-вывода, минимальное время цикла 1 мс
Канал ввода-вывода, количество портов 1
Канал ввода-вывода, класс порта A
IO-Link, обрабатывающий содержимое данных В Устройство состояния в 1 бите ... Состояние в 1 бите
IO-Link, выводящий содержимое данных из системы Подвиньтесь на 1 шаг ... Подвиньтесь на 1 шаг
Канал ввода-вывода, длина обрабатываемых данных В 2 байта
Подключение ввода-вывода, обработка данных по длине 2 байта
IO-Link, версия протокола Устройство V 1.1
Поддержка IO-Link, SIO-режима Да
IO-Link, служебные данные В 32-разрядная сила ... 32-разрядная позиция
IO-Link, режим связи COM3 (230,4 Кбод)
IO-Link, технология подключения Штекеры
Класс защиты изоляции B
Код интерфейса, основа Е8-55
Марка KC KC-EMV
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364 зона III
Логический интерфейс, технология подключения M12x1, A-кодируется в соответствии с EN 61076-2-101
Логический интерфейс, тип подключения Штекер
Логический интерфейс, количество контактов/проводов 8
Логический интерфейс, схема подключения 00992264
Интервал технического обслуживания Пожизненная смазка
Фланец из материала Анодированный кованый алюминиевый сплав
Материал корпуса Анодированный кованый алюминиевый сплав
Максимальное осевое усилие 450 Н
Максимальная длина кабеля 15 миллионов выходов ... 15 миллионов входов
Максимальное потребление тока 5300 мА
Макс. потребляемый ток, логический 0,3 А
Максимальный ток цифровых логических выходов 100 мА
Максимальное радиальное усилие 550 Н
Максимальная скорость вращения 100 1/мин
Максимальная скорость при 90° 100 1/мин
Монтажное положение необязательный
Номинальный ток 5.3 А
Номинальный ток двигателя 5 А
Номинальное напряжение постоянного тока 24 В
Примечание о температуре окружающей среды При температуре окружающей среды выше 30°C мощность должна быть снижена на 2% в расчете на килокалорию.
Примечание по материалам Соответствует требованиям RoHS
Количество цифровых логических входов 2
Количество цифровых логических выходов 24 В постоянного тока 2
Интерфейс параметризации Ввод-вывод ... Пользовательский интерфейс
Максимальный крутящий момент 5,6 Нм
Допустимый момент инерции массы 0,0164 кгм2
Допустимые колебания напряжения +/- 15%
Определение местоположения Датчик частоты вращения двигателя
Источник питания, схема подключения 00995989
Источник питания, тип подключения Штекеры
Источник питания, количество контактов/проводов 4
Вес продукта 2304 г
Класс защиты III
Защитная функция Контроль температуры
Индикация состояния готовности повел
Ссылка Положительный фиксированный стоп-блок... Отрицательный фиксированный стоп-блок
Относительная влажность воздуха 0 - 85%
Точность повторения ±0.1 °
Угол поворота 90°
Датчик положения ротора Абсолютный однооборотный энкодер
Датчик положения ротора, принцип измерения с помощью энкодера Притягательный
Разрешение датчика положения ротора 16 бит
Ударопрочность Ударные испытания с уровнем тяжести от 1 до FN 942017-5 и EN 60068-2-27
Размер 32
Логический ввод спецификации Основан на стандарте IEC 61131-2, тип 1
Скорость "Скоростной пресс" 2 м/с
Регулировочный угол для полного шага 1,8 град
Допуск на угол шага ±5%
Температура хранения -20 °C ... 60 °C
Логика переключения входов PNP (положительное переключение)
Логика переключения выходов PNP (положительное переключение)

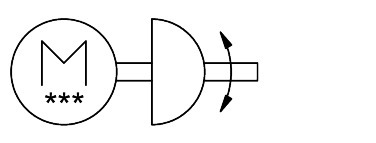

Символ 00997295
Зазор при кручении 0,2 град
Тип двигателя Шаговый двигатель
Тип крепления Через внутреннюю резьбу
Маркировка UKCA (см. декларацию о соответствии) В соответствии с британскими инструкциями по электромагнитной совместимости... В соответствии с британскими инструкциями RoHS
Виброустойчивость Испытание при транспортировке с уровнем опасности от 1 до FN 942017-4 и EN 60068-2-6
Рабочий диапазон логического ввода 24 В
источник питания, система подключения M12x1, T-образный код в соответствии с EN 61076-2-111
