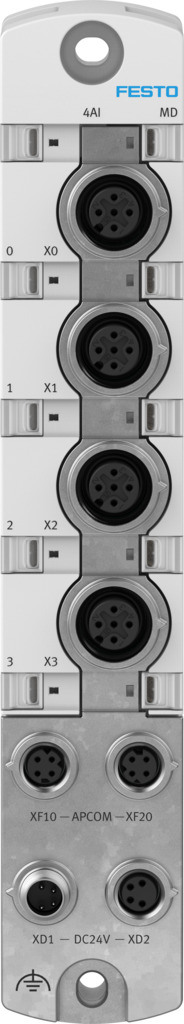

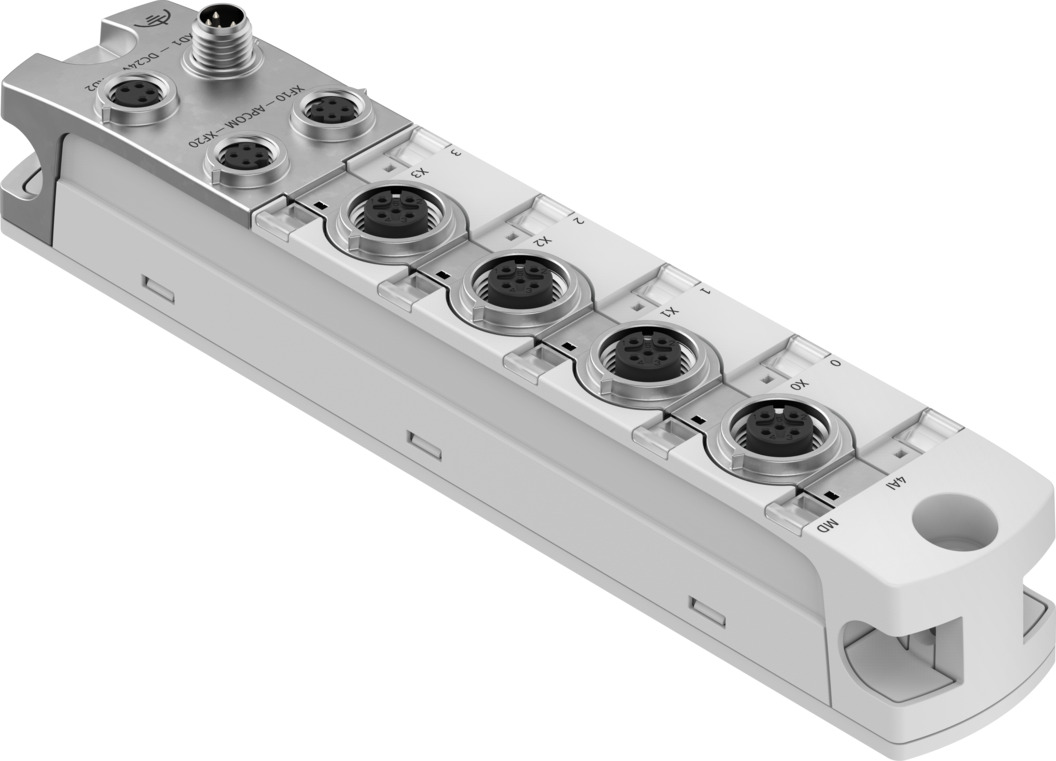

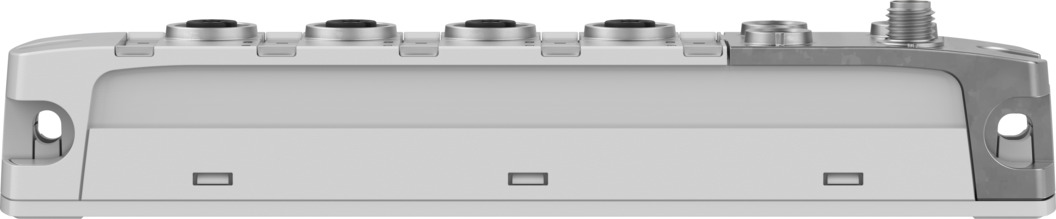

Модуль аналогового ввода

CPX-AP-I-4AI-U-I-RTD-M12

8086606

Цена: 26 350 ₽

1
Загрузки
Модуль аналогового ввода
Модуль аналогового ввода
Модуль аналогового ввода
Модуль аналогового ввода
Модуль аналогового ввода
Температура окружающей среды -20 °C ... 50 °C
Утверждение Торговая марка RCM ... указана в списке UL us (OL)
Основной предел погрешности при 25°C ±0,1% для напряжения... ±0,1% для тока
Знак CE (см. декларацию о соответствии) В соответствии с Директивой ЕС по электромагнитной совместимости
Орган, выдавший сертификат UL E239998
Класс чистых помещений Элемент установлен статически, поэтому его достоверная оценка невозможна в соответствии со стандартом ISO 14644-1
Коммуникационный интерфейс, технология подключения M8x1, D-кодировка в соответствии с EN 61076-2-114
Коммуникационный интерфейс, тип подключения 2x розетка
Коммуникационный интерфейс, функция Системный коммуникационный ВХОД XF10 / ВЫХОД XF20
Коммуникационный интерфейс, количество контактов/проводов 4
Коммуникационный интерфейс, протокол АП
Коммуникационный интерфейс, экранирующий да
Класс коррозионной стойкости CRC 1 - Низкое коррозионное напряжение
Формат данных 15 бит + префикс ... Линейное масштабирование
Степень защиты СТЕПЕНЬ защиты IP65 ... СТЕПЕНЬ защиты IP67
Диагностика по внутренней связи Обрыв провода... Ошибка модуля
Диагностика с помощью светодиода Диагностика для каждого модуля ... Состояние для каждого канала
Размеры (Ш x Д x В) 30 x 170 x 35 мм
Вход для электрического подключения, тип подключения 4-кратная розетка
Электрический соединительный вход, соединительная система M12x1, A-соответствует стандарту EN 61076-2-101
Вход для электрического подключения, функция Аналоговый вход
Вход для электрического подключения, примечание к системе разъемов Для достижения соответствия техническим требованиям противоположная сторона должна быть экранирована и иметь позолоченные контактные поверхности.
Вход для электрического подключения, количество соединений/жил 5
Электрическая изоляция входов между каналами - внутренняя связь да
Электрическая изоляция входов между каналами нет
Защита входов от короткого замыкания с помощью плавких предохранителей Внутренний электронный предохранитель в каждом модуле
Внутреннее потребление тока при номинальном рабочем напряжении для электроники/датчиков Обычно 38 мА
Марка KC KC-EMV
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364-B2-L
Материал корпуса ПА... ПК
Уплотнительное кольцо из материала ФПМ
Уплотнения из материала Нитрильный каучук
Максимальная длина кабеля 30 м входов ... 50 м системных коммуникаций
Максимальный источник питания 2 x 4 А (требуется внешний предохранитель)
Максимальный остаточный ток на входах каждого модуля 1 А
Измеряемая переменная Напряжение... Текущий
Номинальное рабочее напряжение постоянного тока, электроника/датчики 24 В
Примечание о степени защиты Неиспользуемые соединения запечатаны
Примечание по материалам Соответствует требованиям RoHS
Примечание к измеряемой переменной Температура: поддерживается PT100 и NI100
Примечание относительно рабочего напряжения Требуются стационарные источники питания SELV/PELV... Обратите внимание на падение напряжения
Количество входов 4
Предел рабочей погрешности, связанный с диапазоном температур окружающей среды ±0,15% для напряжения... ±0,15% для тока
Допустимые колебания напряжения для электроники/датчиков ± 25%
Устранение сбоев в подаче электроэнергии 10 мс
Источник питания, тип подключения Штекеры
Источник питания, функция Поступающая электроника/датчики и нагрузка
Источник питания, количество контактов/проводов 4
Передача электроэнергии, технология подключения M8x1, A-соответствует стандарту EN 61076-2-104
Передача электроэнергии, тип подключения Разъем
Передача энергии, функция Исходящая электроника/датчики и нагрузка
Передача энергии, количество контактов/проводов 4
Вес продукта 166 г
Относительная влажность воздуха 5 - 95% ... Без конденсации
Точность повторения ±0,025% при 25°C
Защита от обратной полярности да
Температура хранения -40 °C ... 70 °C
Тип крепления На Н-образной рейке с помощью аксессуаров... Со сквозным отверстием
Маркировка UKCA (см. декларацию о соответствии) В соответствии с инструкциями Великобритании по электромагнитной совместимости
аналоговый вход -10 - 10 В ... -5 - 5 В
источник питания, система подключения M8x1, A-соответствует стандарту EN 61076-2-104
