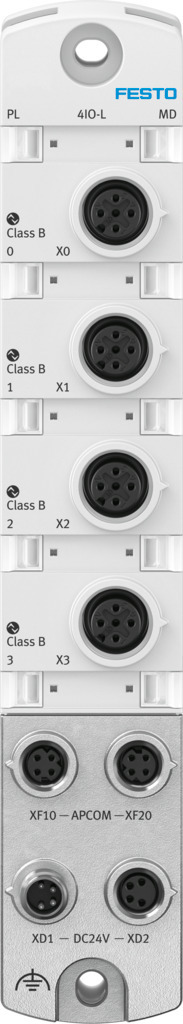

IO-Link мастер

CPX-AP-I-4IOL-M12

8086604

Цена: 21 080 ₽

1
Загрузки
IO-Link мастер
IO-Link мастер
Температура окружающей среды -20 °C ... 50 °C
Утверждение Торговая марка RCM ... указана в списке UL us (OL)
Знак CE (см. декларацию о соответствии) В соответствии с Директивой ЕС по электромагнитной совместимости
Орган, выдавший сертификат UL E239998
Класс чистых помещений Элемент установлен статически, поэтому его достоверная оценка невозможна в соответствии со стандартом ISO 14644-1
Коммуникационный интерфейс, технология подключения M8x1, D-кодировка в соответствии с EN 61076-2-114
Коммуникационный интерфейс, тип подключения 2x розетка
Коммуникационный интерфейс, функция Системный коммуникационный ВХОД XF10 / ВЫХОД XF20
Коммуникационный интерфейс, количество контактов/проводов 4
Коммуникационный интерфейс, протокол АП
Коммуникационный интерфейс, экранирующий да
Класс коррозионной стойкости CRC 1 - Низкое коррозионное напряжение
Степень защиты СТЕПЕНЬ защиты IP65 ... СТЕПЕНЬ защиты IP67
Диагностика по внутренней связи Событие IO-Link® ... Короткое замыкание/перегрузка в источнике питания датчика
Диагностика с помощью светодиода Диагностика для каждого канала ... Диагностика для каждого модуля
Размеры (Ш x Д x В) 30 x 170 x 35 мм
Электрическое подключение для IO-Link, технология подключения M12x1, A-соответствует стандарту EN 61076-2-101
Электрическое подключение для IO-Link, тип подключения 4 x розеток
Электрическое подключение для IO-Link, количество контактов/проводов 5
Подключение к сети ввода-вывода, минимальное время цикла Зависит от минимального поддерживаемого времени цикла работы подключенного устройства IO-Link®
Канал ввода-вывода, количество портов 4
Канал ввода-вывода, класс порта B
Канал ввода-вывода, длина обрабатываемых данных В Может быть параметризован, 12-132 байта
Подключение ввода-вывода, обработка данных по длине Может быть параметризован, 8-128 байт
IO-Link, версия протокола Мастер V 1.1
IO-Link, связь Зеленый светодиод C/Q
IO-Link, режим связи DI, COM1. COM2. COM3. ... Настраивается с помощью программного обеспечения
Внутреннее потребление тока при номинальном рабочем напряжении для электроники/датчиков Обычно 55 мА
Внутреннее потребление тока при номинальном рабочем напряжении нагрузки Обычно 5 мА
Марка KC KC-EMV
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364-B2-L
Материал корпуса ПА... ПК
Уплотнительное кольцо из материала ФПМ
Максимальная длина кабеля 20 м с функцией IO-Link®... связь с системой составляет 50 м
Максимальный источник питания 2 x 4 А (требуется внешний предохранитель)
Номинальное рабочее напряжение постоянного тока, электроника/датчики 24 В
Номинальное рабочее напряжение постоянного тока нагрузки 24 В
Примечание о степени защиты Неиспользуемые соединения запечатаны
Примечание по материалам Соответствует требованиям RoHS
Примечание относительно рабочего напряжения Требуются стационарные источники питания SELV/PELV... Обратите внимание на падение напряжения
Допустимые колебания напряжения нагрузки ± 25 %
Допустимые колебания напряжения для электроники/датчиков ± 25%
Устранение сбоев в подаче электроэнергии 10 мс
Источник питания, тип подключения Штекеры
Источник питания, функция Поступающая электроника/датчики и нагрузка
Источник питания, количество контактов/проводов 4
Передача электроэнергии, технология подключения M8x1, A-соответствует стандарту EN 61076-2-104
Передача электроэнергии, тип подключения Разъем
Передача энергии, функция Исходящая электроника/датчики и нагрузка
Передача энергии, количество контактов/проводов 4
Вес продукта 126 г
Протокол Система ввода-вывода®
Относительная влажность воздуха 5 - 95% ... Без конденсации
Защита от обратной полярности да
Температура хранения -40 °C ... 70 °C
Тип крепления На Н-образной рейке с помощью аксессуаров... Со сквозным отверстием
Маркировка UKCA (см. декларацию о соответствии) В соответствии с инструкциями Великобритании по электромагнитной совместимости
источник питания, система подключения M8x1, A-соответствует стандарту EN 61076-2-104
