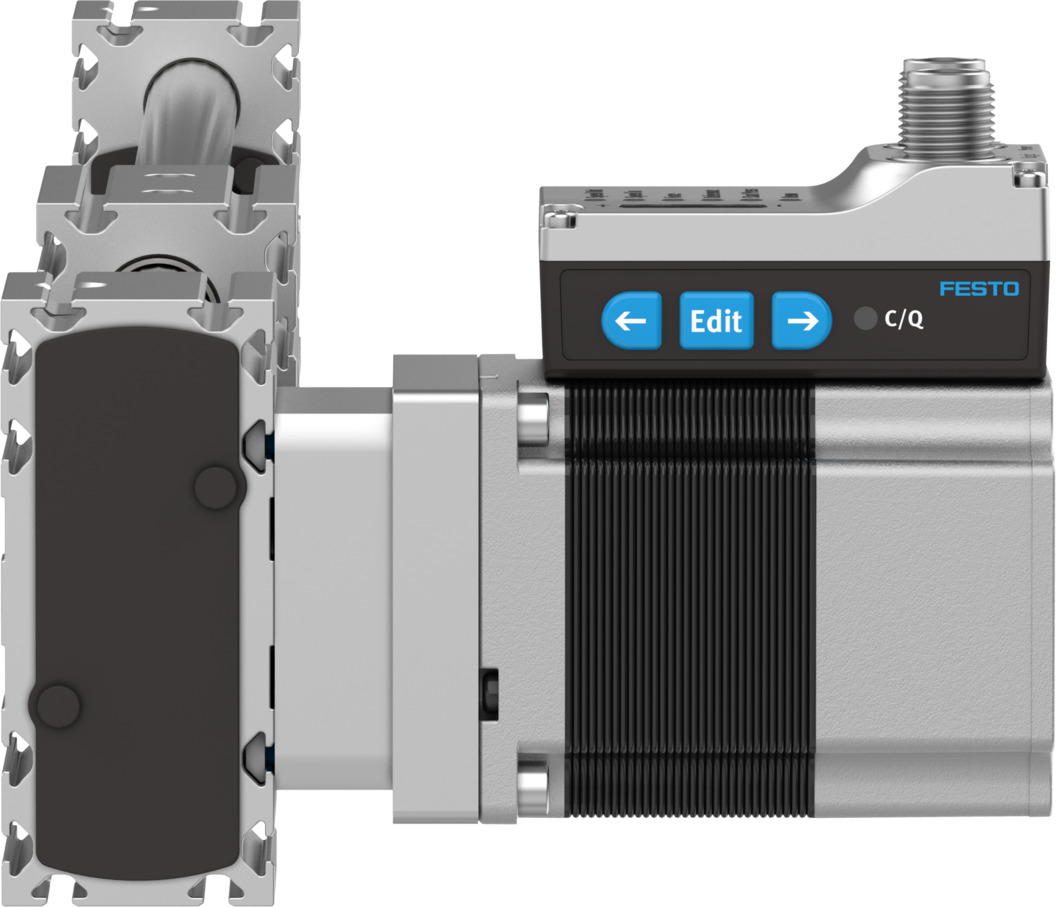

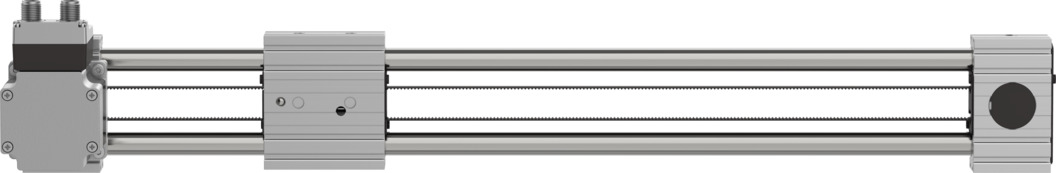

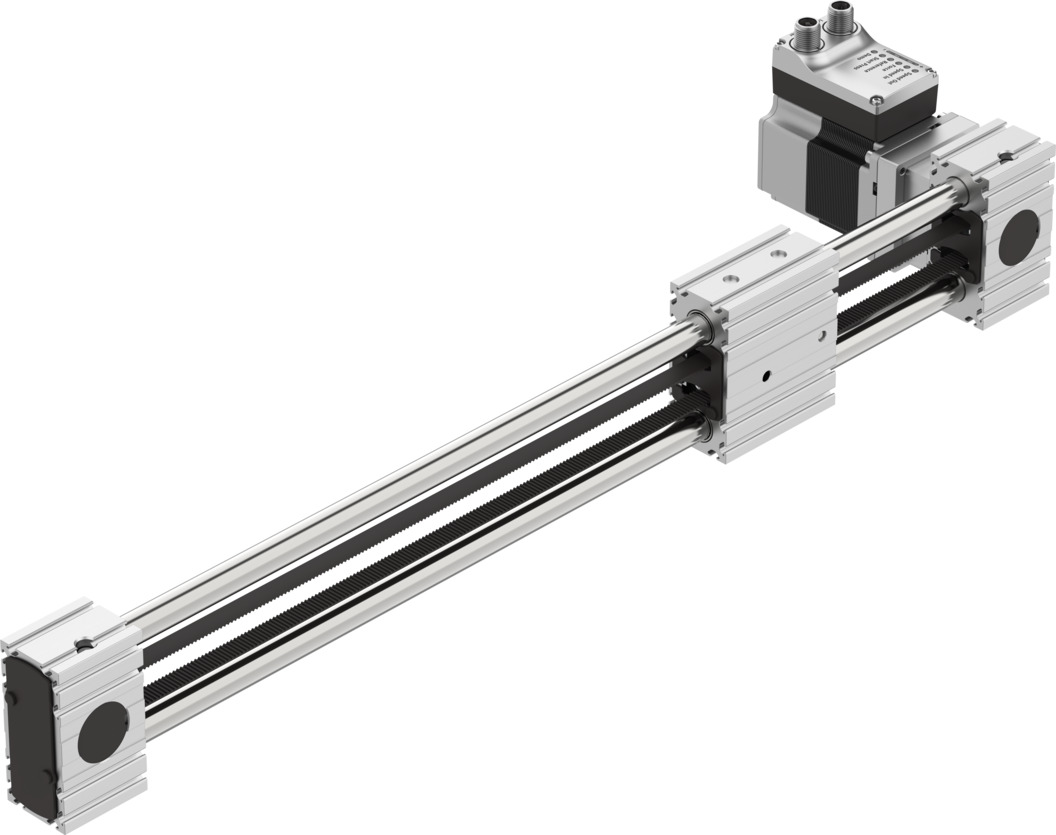

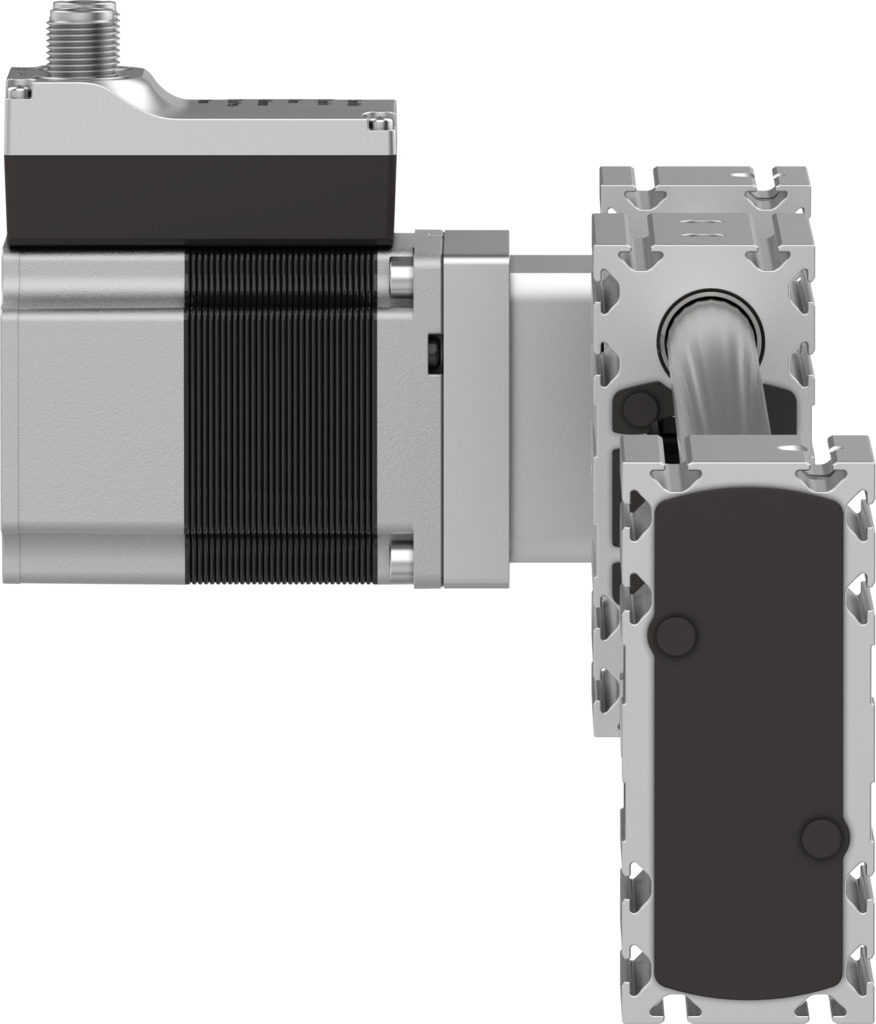

Модуль зубчато-ременной оси

ELGE-TB-35-500-0H-ST-M-H1-PLK-AA-AT-FR

8083935

Цена: 115 580 ₽

Максимальное усилие подачи Fx 50 Н
Точность повторения ±0,1 мм
Размер 35
Рабочий ход 500 мм
1
Загрузки
Модуль зубчато-ременной оси
Модуль зубчато-ременной оси
Модуль зубчато-ременной оси
Модуль зубчато-ременной оси
Модуль зубчато-ременной оси
Модуль зубчато-ременной оси
2-й момент из области Iy 3770 мм⁴
2-й момент из области Из 4190 мм⁴
Дополнительные функции Пользовательский интерфейс... Встроенный датчик конечного положения
Дополнительная движущаяся масса на ход 10 мм 0,31 г
Температура окружающей среды °C ... 50 °C
Утверждение Торговая марка RCM
Знак CE (см. декларацию о соответствии) В соответствии с Директивой ЕС по электромагнитной совместимости... В соответствии с Директивой ЕС RoHS
Степень защиты СТЕПЕНЬ защиты IP20
Дизайн Электромеханическая линейная ось... С зубчатым ремнем
Дисплей повел
Рабочий цикл 100%
Эффективный диаметр ведущей шестерни 18,46 мм
Особенности цифровых логических выходов Настраиваемый... Не имеет гальванической развязки
Особенности логического ввода Настраиваемый... Не имеет гальванической развязки
Постоянная подача 58 мм/U
Руководство Направляющая шарикоподшипника с рециркуляцией
Подключение к сети ввода-вывода, требуется хранение данных 500 байт
Подключение к сети ввода-вывода, минимальное время цикла 1 мс
Канал ввода-вывода, количество портов Устройство 1
Канал ввода-вывода, класс порта A
IO-Link, обрабатывающий содержимое данных В Устройство состояния в 1 бите ... Состояние в 1 бите
IO-Link, выводящий содержимое данных из системы Подвиньтесь на 1 шаг ... Подвиньтесь на 1 шаг
Канал ввода-вывода, длина обрабатываемых данных В 2 байта
Подключение ввода-вывода, обработка данных по длине 2 байта
IO-Link, версия протокола Устройство V 1.1
Поддержка IO-Link, SIO-режима Да
IO-Link, служебные данные В 32-разрядная сила ... 32-разрядная позиция
IO-Link, режим связи COM3 (230,4 Кбод)
IO-Link, технология подключения Штекеры
Класс защиты изоляции B
Марка KC KC-EMV
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364 зона III
Логический интерфейс, технология подключения M12x1, A-кодируется в соответствии с EN 61076-2-101
Логический интерфейс, тип подключения Штекер
Логический интерфейс, количество контактов/проводов 8
Логический интерфейс, схема подключения 00992264
Интервал технического обслуживания Пожизненная смазка
Материальная крышка привода Анодированный кованый алюминиевый сплав
Профиль материала Анодированный кованый алюминиевый сплав
Шкивы из материала Высоколегированная нержавеющая сталь
Скольжение материала Анодированный кованый алюминиевый сплав
Материал зубчатого ремня Полихлоропрен со стекловолокном и нейлоновым покрытием
Зажимной элемент зубчатого ремня из материала Бериллиевая бронза
Максимальное ускорение 8,5 м/с2
Максимальная длина кабеля 15 миллионов выходов ... 15 миллионов входов
Максимальное потребление тока 5300 мА
Макс. потребляемый ток, логический 0,3 А
Максимальный ток цифровых логических выходов 100 мА
Максимальное усилие подачи Fx 50 Н
Максимальное усилие Fy 50 Н
Максимальное усилие Fz 50 Н
Максимальный момент Mx 2,5 Нм
Максимальный момент Моего 8 Нм
Максимальный момент Mz 8 Нм
Максимальная скорость 1,2 м/с
Монтажное положение Горизонтальный
Номинальный ток 5.3 А
Номинальное напряжение постоянного тока 24 В
Примечание о температуре окружающей среды При температуре окружающей среды выше 30°C мощность должна быть снижена на 2% в расчете на килокалорию.
Примечание по материалам Соответствует требованиям RoHS
Количество цифровых логических входов 2
Количество цифровых логических выходов 24 В постоянного тока 2
Интерфейс параметризации Ввод-вывод ... Пользовательский интерфейс
Допустимые колебания напряжения +/- 15%
Определение местоположения Датчик движения двигателя... С помощью бесконтактного переключателя
Источник питания, схема подключения 00995989
Источник питания, тип подключения Штекеры
Источник питания, количество контактов/проводов 4
Вес продукта 3740 г
Класс защиты III
Индикация состояния готовности повел
Контрольный срок службы 5000 км
Исходное значение эффективной нагрузки по горизонтали 2,8 кг
Ссылка Положительный фиксированный стоп-блок... Отрицательный фиксированный стоп-блок
Относительная влажность воздуха 0 - 90%
Точность повторения ±0,1 мм
Датчик положения ротора Абсолютный однооборотный энкодер
Датчик положения ротора, принцип измерения с помощью энкодера Притягательный
Разрешение датчика положения ротора 16 бит
Ударопрочность Ударные испытания со степенью тяжести 2 по FN 942017-5 и EN 60068-2-27
Размер 35
Логический ввод спецификации Основан на стандарте IEC 61131-2, тип 1
Скорость "Скоростной пресс" 0,024 м/с
Температура хранения -20 °C ... 60 °C
Логика переключения входов PNP (положительное переключение)
Логика переключения выходов PNP (положительное переключение)
Символ 00997293
Контроль температуры Отключение при превышении температуры... Встроенный точный CMOS-датчик температуры с аналоговым выходом
Шаг зубчатого ремня 2 мм
Натяжение зубчатого ремня 0.094 %
Тип двигателя Шаговый двигатель
Тип крепления Монтаж профиля
Маркировка UKCA (см. декларацию о соответствии) В соответствии с британскими инструкциями по электромагнитной совместимости... В соответствии с британскими инструкциями RoHS
Виброустойчивость Испытание при транспортировке с уровнем опасности 2 в соответствии с FN 942017-4 и EN 60068-2-6
Рабочий диапазон логического ввода 24 В
Рабочий ход 500 мм
источник питания, система подключения M12x1, T-образный код в соответствии с EN 61076-2-111
