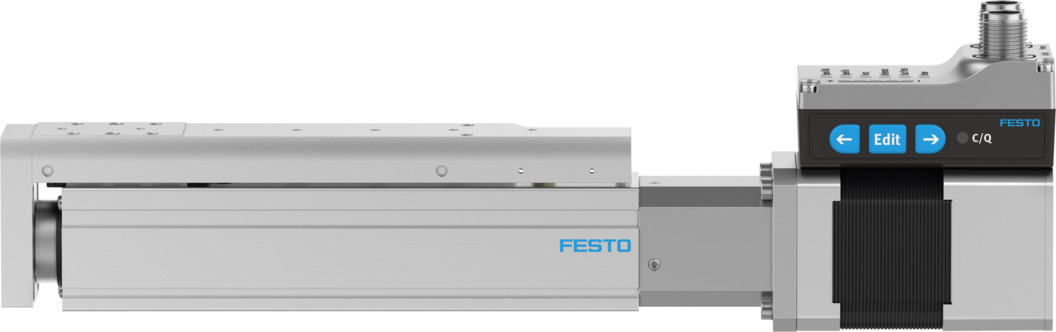

Модуль мини-суппорта

EGSS-BS-KF-32-100-8P-ST-M-H1-PLK-AA

8083804

Цена: 114 070 ₽

Максимальное усилие подачи Fx 60 Н
Точность повторения ±0,015 мм
Размер 32
Рабочий ход 100 мм
1
Загрузки
Модуль мини-суппорта
Модуль мини-суппорта
Модуль мини-суппорта
Дополнительные функции Пользовательский интерфейс... Встроенный датчик конечного положения
Дополнительная движущаяся масса на ход 10 мм 12 г
Дополнительный вес на ход 10 мм 30 г
Температура окружающей среды °C ... 50 °C
Утверждение Торговая марка RCM
Базовый вес для хода 0 мм 924 г
Знак CE (см. декларацию о соответствии) В соответствии с Директивой ЕС по электромагнитной совместимости... В соответствии с Директивой ЕС RoHS
Класс чистых помещений Класс 9 в соответствии с ISO 14644-1
Класс коррозионной стойкости CRC 0 - Отсутствие коррозионного воздействия
Степень защиты Степень защиты IP40
Дизайн Электрическая мини-горка... С шариковым винтовым приводом
Дисплей повел
Рабочий цикл 100%
Шариковый винт с динамической базовой нагрузкой 2000 н.э.
Номинальная динамическая базовая нагрузка на неподвижный подшипник 3795 Н
Линейная направляющая с номинальной динамической нагрузкой 2135 Н
Особенности цифровых логических выходов Настраиваемый... Не имеет гальванической развязки
Особенности логического ввода Настраиваемый... Не имеет гальванической развязки
Постоянная подача 8 мм/U
Fy при теоретическом сроке службы 100 км (учитывается только в качестве ориентира) 2135 Н
Fz при теоретическом сроке службы 100 км (учитывается только в качестве ориентира) 2135 Н
Руководство Направляющая шарикоподшипника с рециркуляцией
Подключение к сети ввода-вывода, требуется хранение данных 500 байт
Подключение к сети ввода-вывода, минимальное время цикла 1 мс
Канал ввода-вывода, количество портов 1
Канал ввода-вывода, класс порта A
IO-Link, обрабатывающий содержимое данных В 1-бит (состояние устройства) ... 1 бит (промежуточное состояние)
IO-Link, выводящий содержимое данных из системы 1-й разряд (въезжает) ... 1-й разряд (съезжает)
Канал ввода-вывода, длина обрабатываемых данных В 2 байта
Подключение ввода-вывода, обработка данных по длине 2 байта
IO-Link, версия протокола Устройство V 1.1
Поддержка IO-Link, SIO-режима Да
IO-Link, служебные данные В 32-разрядная сила ... 32-разрядная позиция
IO-Link, режим связи COM3 (230,4 Кбод)
IO-Link, технология подключения Штекеры
Класс защиты изоляции B
Марка KC KC-EMV
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364 зона III
Логический интерфейс, технология подключения M12x1, A-кодируется в соответствии с EN 61076-2-101
Логический интерфейс, тип подключения Штекер
Логический интерфейс, количество контактов/проводов 8
Логический интерфейс, схема подключения 00992264
Интервал технического обслуживания Пожизненная смазка
Материальный направляющий брус Стальной прокат
Направляющий выступ для материала Стальной прокат
Материал корпуса Анодированный кованый алюминиевый сплав
Материал поршневого штока Высоколегированная нержавеющая сталь
Скольжение материала Анодированный кованый алюминиевый сплав
Материальный шпиндель Стальной прокат
Материал гайки шпинделя Стальной прокат
Пластина из материала хомута Анодированный кованый алюминиевый сплав
Максимальное ускорение 5 м/с2
Максимальная длина кабеля 15 миллионов выходов ... 15 миллионов входов
Максимальное потребление тока 3000 мА
Макс. потребляемый ток, логический 0,3 А
Максимальный ток цифровых логических выходов 100 мА
Максимальное усилие подачи Fx 60 Н
Максимальное усилие Fy 991 Н
Максимальное усилие Fz 991 Н
Максимальный момент Mx 3,4 Нм
Максимальный момент Моего 3,17 Нм
Максимальный момент Mz 3,17 Нм
Максимальное радиальное усилие на приводном валу 140 Н
Максимальная скорость 0,19 м/с
Монтажное положение необязательный
Движущаяся масса с ходом 0 мм 149 г
Mx при теоретическом сроке службы 100 км (учитывается только в качестве ориентира) 10 Нм
Мой теоретический ресурс составляет 100 км (учитывается только в качестве ориентира). 7 Нм
Mz при теоретическом сроке службы 100 км (учитывается только в качестве ориентира) 7 Нм
Номинальный ток 3 А
Номинальное напряжение постоянного тока 24 В
Примечание о температуре окружающей среды При температуре окружающей среды выше 30°C мощность должна быть снижена на 2% в расчете на килокалорию.
Примечание по материалам Соответствует требованиям RoHS
Количество цифровых логических входов 2
Количество цифровых логических выходов 24 В постоянного тока 2
Интерфейс параметризации Ввод-вывод ... Пользовательский интерфейс
Допустимые колебания напряжения +/- 15%
Определение местоположения Датчик движения двигателя... С помощью бесконтактного переключателя
Источник питания, схема подключения 00995989
Источник питания, тип подключения Штекеры
Источник питания, количество контактов/проводов 4
Вес продукта 1225 г
Класс защиты III
Защитная функция Контроль температуры
Индикация состояния готовности повел
Контрольный срок службы 5000 км
Исходное значение эффективной нагрузки по горизонтали 2 кг
Исходное значение эффективной нагрузки по вертикали 2 кг
Ссылка Положительный фиксированный стоп-блок... Отрицательный фиксированный стоп-блок
Относительная влажность воздуха 0 - 90%
Точность повторения ±0,015 мм
Теоретический обратный зазор 150 мкм
Датчик положения ротора Абсолютный однооборотный энкодер
Датчик положения ротора, принцип измерения с помощью энкодера Притягательный
Разрешение датчика положения ротора 16 бит
Ударопрочность Ударные испытания с уровнем тяжести от 1 до FN 942017-5 и EN 60068-2-27
Размер 32
Логический ввод спецификации Основан на стандарте IEC 61131-2, тип 1
Скорость "Скоростной пресс" 0,01 м/с
Диаметр шпинделя 8 мм
Шаг шпинделя 8 мм/U
Тип шпинделя Шариковый винтовой привод
Шариковый винт со статической базовой нагрузкой 3700 Н
Статическая базовая нагрузка на неподвижный подшипник 1792 год н. э.
Линейная направляющая со статической базовой нагрузкой 3880 Н
Температура хранения -20 °C ... 60 °C
Запас хода мм
Логика переключения входов PNP (положительное переключение)
Логика переключения выходов PNP (положительное переключение)
Символ 00997294
Тип двигателя Шаговый двигатель
Тип крепления Через внутреннюю резьбу ... Через центрирующую втулку
Маркировка UKCA (см. декларацию о соответствии) В соответствии с британскими инструкциями по электромагнитной совместимости... В соответствии с британскими инструкциями RoHS
Виброустойчивость Испытание при транспортировке с уровнем опасности от 1 до FN 942017-4 и EN 60068-2-6
Рабочий диапазон логического ввода 24 В
Рабочий ход 100 мм
источник питания, система подключения M12x1, T-образный код в соответствии с EN 61076-2-111
