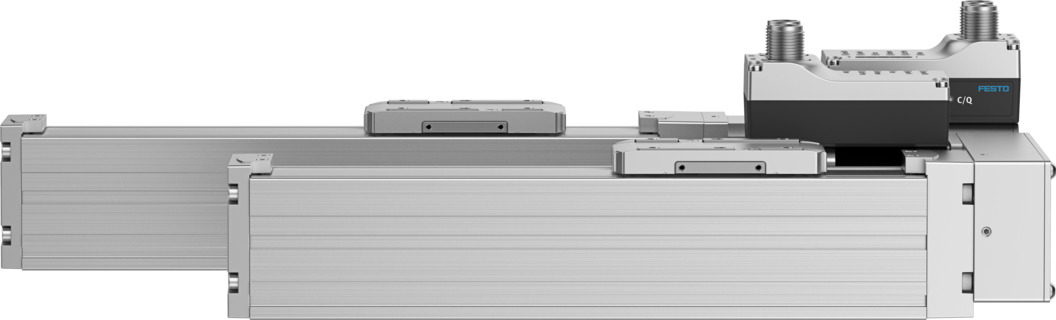

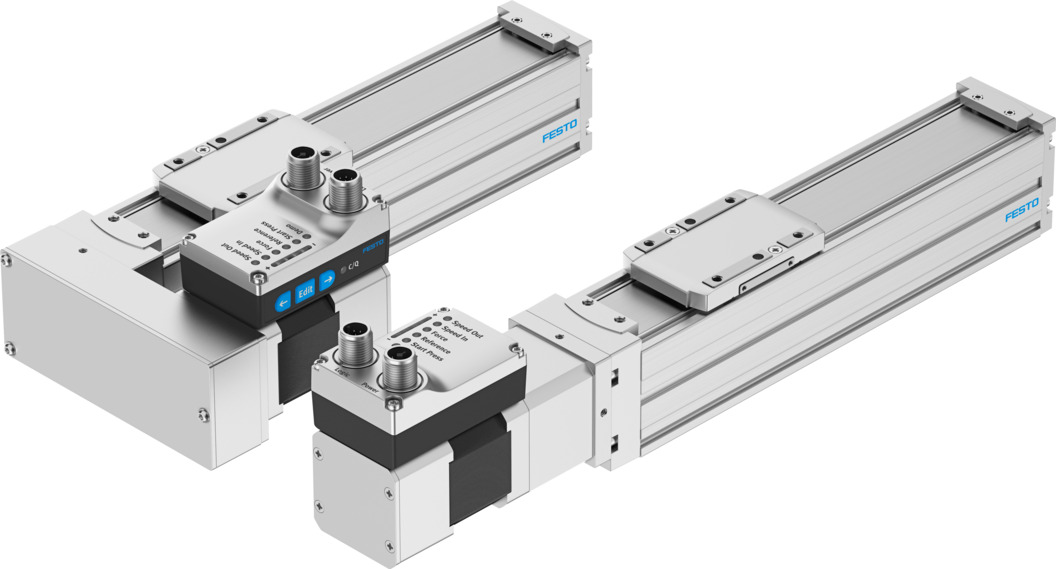

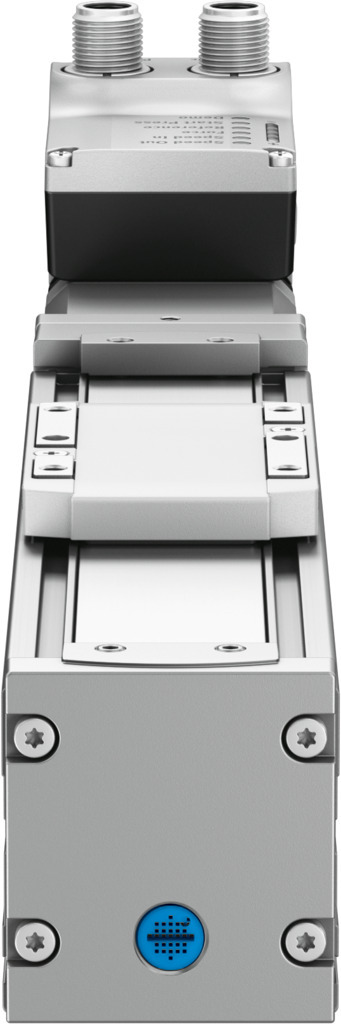

Модуль шарико-винтовой оси

ELGS-BS-KF-45-

8083493

Цена: по запросу

1
Загрузки
Модуль шарико-винтовой оси
Модуль шарико-винтовой оси
Модуль шарико-винтовой оси
Модуль шарико-винтовой оси
Модуль шарико-винтовой оси
Модуль шарико-винтовой оси
2-й момент из области Iy 140000 мм⁴
2-й момент из области Из 170000 мм⁴
Дополнительные функции Пользовательский интерфейс... Встроенный датчик конечного положения
Дополнительный вес на ход 10 мм 36 г
Температура окружающей среды °C ... 50 °C
Утверждение Торговая марка RCM
Базовый вес для хода 0 мм 1354 г ... 1477 г
Знак CE (см. декларацию о соответствии) В соответствии с Директивой ЕС по электромагнитной совместимости... В соответствии с Директивой ЕС RoHS
Класс чистых помещений Класс 7 в соответствии с ISO 14644-1
Степень защиты Степень защиты IP40
Дизайн Электромеханическая линейная ось... С шариковым винтом
Дисплей повел
Рабочий цикл 100%
Динамическое отклонение (движущаяся нагрузка) 0,05% от длины оси, макс. 0,5 мм
Особенности цифровых логических выходов Настраиваемый... Не имеет гальванической развязки
Особенности логического ввода Настраиваемый... Не имеет гальванической развязки
Постоянная подача 10 мм/ед.
Fy при теоретическом сроке службы 100 км (учитывается только в качестве ориентира) 3240 Н
Fz при теоретическом сроке службы 100 км (учитывается только в качестве ориентира) 3240 Н
Руководство Направляющая шарикоподшипника с рециркуляцией
Подключение к сети ввода-вывода, требуется хранение данных 500 байт
Подключение к сети ввода-вывода, минимальное время цикла 1 мс
Канал ввода-вывода, количество портов 1
Канал ввода-вывода, класс порта A
IO-Link, обрабатывающий содержимое данных В Устройство состояния в 1 бите ... Состояние в 1 бите
IO-Link, выводящий содержимое данных из системы Подвиньтесь на 1 шаг ... Подвиньтесь на 1 шаг
Канал ввода-вывода, длина обрабатываемых данных В 2 байта
Подключение ввода-вывода, обработка данных по длине 2 байта
IO-Link, версия протокола Устройство V 1.1
Поддержка IO-Link, SIO-режима Да
IO-Link, служебные данные В 32-разрядная сила ... 32-разрядная позиция
IO-Link, режим связи COM3 (230,4 Кбод)
IO-Link, технология подключения Штекеры
Класс защиты изоляции B
Марка KC KC-EMV
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364 зона III
Логический интерфейс, технология подключения M12x1, A-кодируется в соответствии с EN 61076-2-101
Логический интерфейс, тип подключения Штекер
Логический интерфейс, количество контактов/проводов 8
Логический интерфейс, схема подключения 00992264
Интервал технического обслуживания Пожизненная смазка
Материал покрывающей ленты Высоколегированная нержавеющая сталь
Материальная крышка привода Окрашенный алюминий, отлитый под давлением
Торцевая крышка из материала Окрашенный алюминий, отлитый под давлением
Материальный направляющий брус Сталь
Направляющий выступ для материала Сталь
Профиль материала Анодированный кованый алюминиевый сплав
Скольжение материала Алюминий, отлитый под давлением
Материальный шпиндель Сталь
Материал гайки шпинделя Сталь
Максимальное ускорение 3 м/с2 ... 5 м/с2
Максимальная длина кабеля 15 миллионов выходов ... 15 миллионов входов
Максимальное потребление тока 3000 мА
Макс. потребляемый ток, логический 0,3 А
Максимальный ток цифровых логических выходов 100 мА
Максимальное усилие подачи Fx 100 Н
Максимальное усилие Fy 880 Н
Максимальное усилие на общей оси 300 Н
Максимальное усилие Fz 880 Н
Максимальное усилие на общей оси Fz 600 Н
Максимальный момент Mx 5,5 Нм
Максимальный момент Mx на общей оси 5,5 Нм
Максимальный момент Моего 4,7 Нм
Максимальный момент на моей общей оси 4,7 Нм
Максимальный момент Mz 4,7 Нм
Максимальный момент Mz на общей оси 4,7 Нм
Максимальная скорость 0,235 м/с ... 0,25 м/с
Монтажное положение необязательный
Движущаяся масса 220 г
Mx при теоретическом сроке службы 100 км (учитывается только в качестве ориентира) 20 Нм
Мой теоретический ресурс составляет 100 км (учитывается только в качестве ориентира). 17 Нм
Mz при теоретическом сроке службы 100 км (учитывается только в качестве ориентира) 17 Нм
Номинальный ток 3 А
Номинальное напряжение постоянного тока 24 В
Примечание о температуре окружающей среды При температуре окружающей среды выше 30°C мощность должна быть снижена на 2% в расчете на килокалорию.
Примечание по материалам Соответствует требованиям RoHS
Количество цифровых логических входов 2
Количество цифровых логических выходов 24 В постоянного тока 2
Интерфейс параметризации Ввод-вывод ... Пользовательский интерфейс
Допустимые колебания напряжения +/- 15%
Определение местоположения Датчик движения двигателя... С помощью бесконтактного переключателя
Источник питания, схема подключения 00995989
Источник питания, тип подключения Штекеры
Источник питания, количество контактов/проводов 4
Вес продукта 1714 г ... 4357 г
Класс защиты III
Индикация состояния готовности повел
Контрольный срок службы 5000 км
Исходное значение эффективной нагрузки по горизонтали 10 кг
Исходное значение эффективной нагрузки по вертикали 5 кг
Ссылка Положительный фиксированный стоп-блок... Отрицательный фиксированный стоп-блок
Относительная влажность воздуха 0 - 90%
Точность повторения ±0,015 мм
Датчик положения ротора Абсолютный однооборотный энкодер
Датчик положения ротора, принцип измерения с помощью энкодера Притягательный
Разрешение датчика положения ротора 16 бит
Ударопрочность Ударные испытания с уровнем тяжести от 1 до FN 942017-5 и EN 60068-2-27
Размер 45
Логический ввод спецификации Основан на стандарте IEC 61131-2, тип 1
Скорость "Скоростной пресс" 0,01 м/с
Диаметр шпинделя 10 мм
Шаг шпинделя 10 мм/ед.
Тип шпинделя Шариковый винтовой привод
Статический прогиб (нагрузка в неподвижном состоянии) 0,1% от длины оси
Температура хранения -20 °C ... 60 °C
Запас хода мм
Логика переключения входов NPN (отрицательное переключение) ... PNP (положительное переключение)
Логика переключения выходов NPN (отрицательное переключение) ... PNP (положительное переключение)
Символ 00997292
Контроль температуры Отключение при превышении температуры... Встроенный точный CMOS-датчик температуры с аналоговым выходом
Момент инерции крутящей массы It 8500 мм⁴
Тип двигателя Шаговый двигатель
Тип крепления С внутренней резьбой ... С помощью центрирующей втулки и штифта
Маркировка UKCA (см. декларацию о соответствии) В соответствии с британскими инструкциями по электромагнитной совместимости... В соответствии с британскими инструкциями RoHS
Виброустойчивость Испытание при транспортировке с уровнем опасности от 1 до FN 942017-4 и EN 60068-2-6
Рабочий диапазон логического ввода 24 В
Рабочий ход 100 мм ... 800 мм
источник питания, система подключения M12x1, T-образный код в соответствии с EN 61076-2-111
