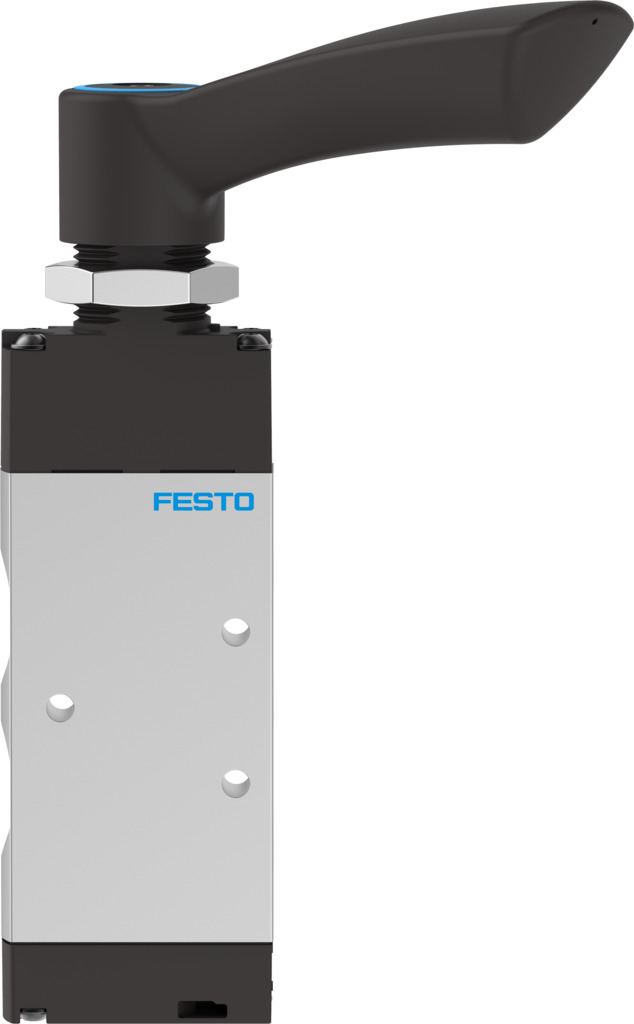

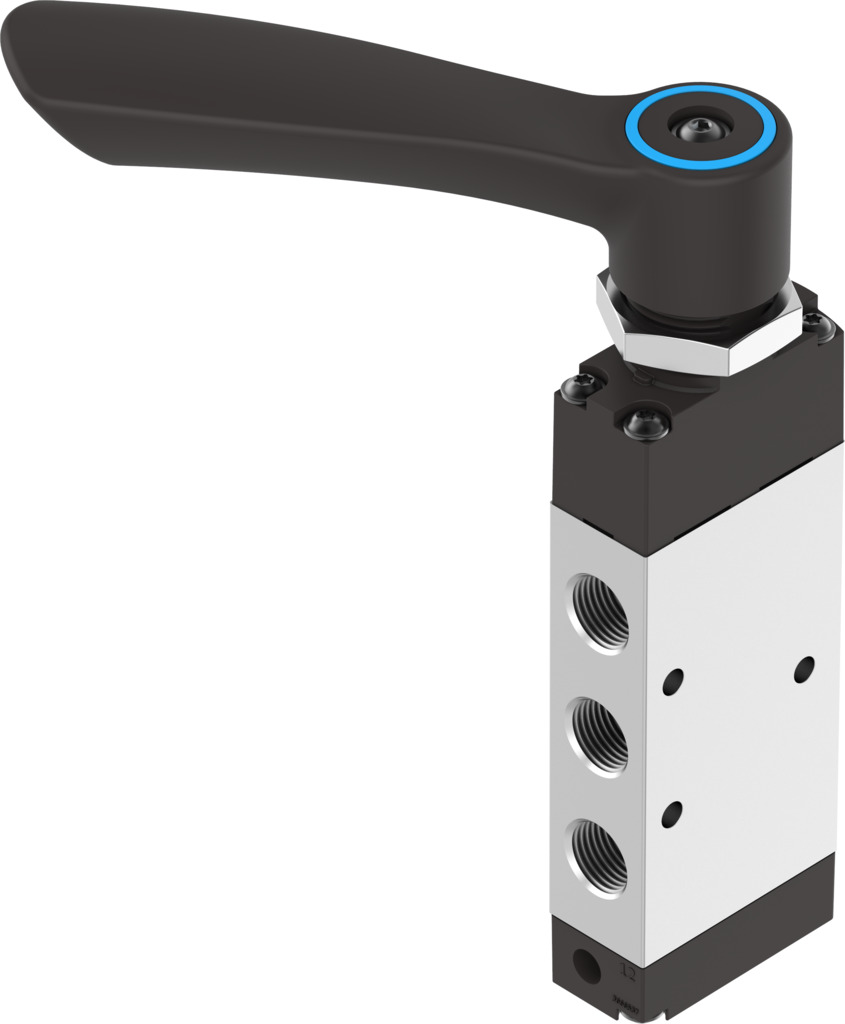

Ручной рычажный клапан
VHEF-H-B52-G14
8080931Цена: 22 790 ₽
| Строительная ширина | 20 мм |
| Рабочее давление | -0,095 МПа ... 1 МПа |
| Пневматическое соединение, порт 1 | G1/4 |
| Стандартный номинальный расход (стандартизирован по DIN 1343) | 1200 л/мин |
| Функция клапана | 5/2 бистабильный |
1
| Приводной момент | 0,6 Нм |
| Температура окружающей среды | -10 °C ... 60 °C |
| Строительная ширина | 20 мм |
| Класс коррозионной стойкости CRC | 1 - Низкое коррозионное напряжение |
| Дизайн | Поршневой запорный клапан |
| Функция выпуска отработанного воздуха | С возможностью регулирования расхода |
| Защита от взрыва | Зона 1 (ATEX) ... Зона 2 (ATEX) |
| Направление потока | Обратимый |
| Инструкция по применению | Приводите в действие только вручную |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA 24364-B1/B2-L |
| Ручное управление | Фиксирующий |
| Материальное покрытие | Усиленный ПА |
| Материал корпуса | Анодированный кованый алюминиевый сплав |
| Материальный рычаг | Усиленный ПА |
| Уплотнения из материала | Нитрильный каучук |
| Максимальное усилие при приведении в действие | 200 Н |
| Максимальное боковое усилие при приведении в действие | 200 Н |
| Максимальная частота переключения | 0,5 Гц |
| Температура среды | -10 °C ... 60 °C |
| Монтажное положение | необязательный |
| Номинальный размер | 7 мм |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:-:-] |
| Рабочее давление | -0,095 МПа ... 1 МПа |
| Пневматическое соединение, порт 1 | G1/4 |
| Пневматическое соединение, порт 2 | G1/4 |
| Пневматическое соединение, порт 3 | G1/4 |
| Пневматическое соединение, порт 4 | G1/4 |
| Пневматическое соединение, порт 5 | G1/4 |
| Вес продукта | 298 г |
| Принцип герметизации | Мягкий |
| Стандартный номинальный расход (стандартизирован по DIN 1343) | 1200 л/мин |
| Символ | 00995881 |
| Тип приведения в действие | Инструкция |
| Тип крепления | Либо: ... Крепление на передней панели |
| Тип пилотирования | Прямой |
| Момент разблокировки | 0,5 Нм |
| Функция клапана | 5/2 бистабильный |
| круг | Перекрытие |
| пневматический рабочий порт | G1/4 |
-
10 -
10 -
10 -
10 -
10 -
10
-
10
-
10
-
10 -
10
-
10 -
10
-
10
-
10
-
10
-
10 -
10
-
10
-
10
-
