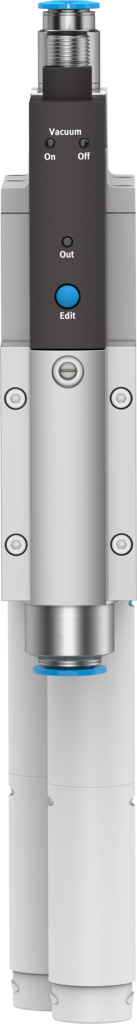

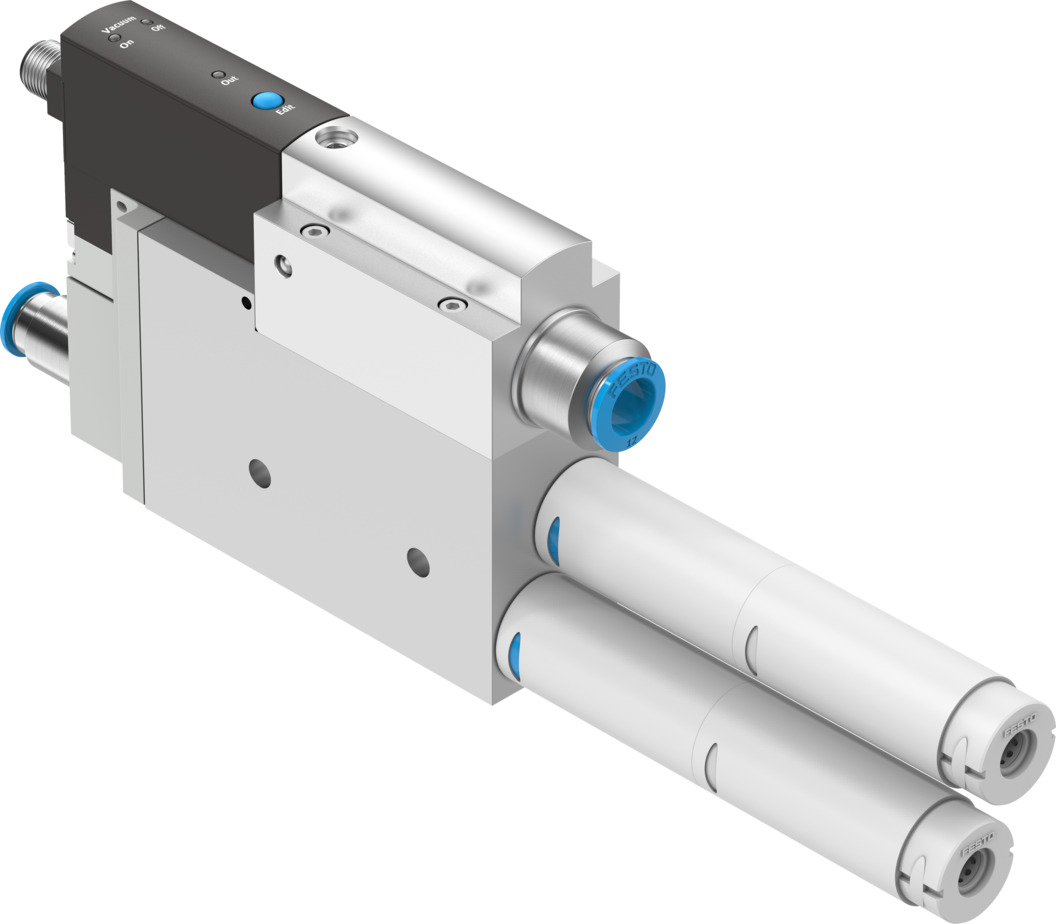

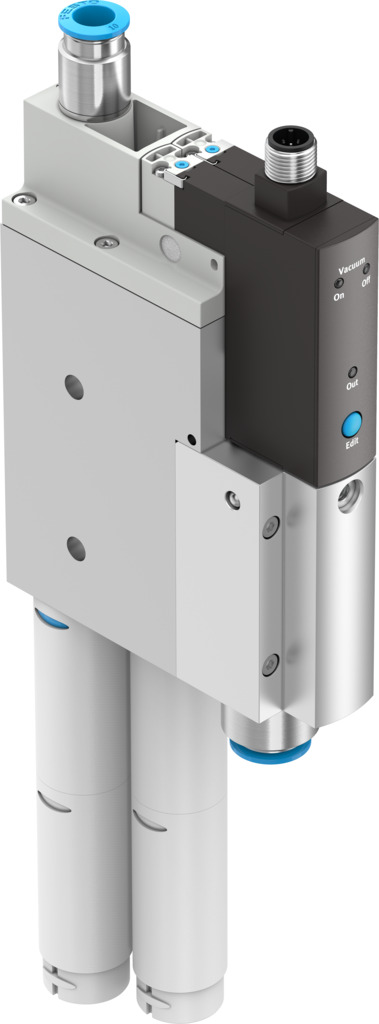

Вакуумный генератор

OVEM-30-H-C-QO-CE-N-1P

8070093

Цена: 75 320 ₽

Максимальный расход всасываемого воздуха по отношению к атмосфере 181 л/мин
Максимальный вакуум 93 %
Номинальный размер сопла Лаваля 3 мм
1
Загрузки
Вакуумный генератор
Вакуумный генератор
Вакуумный генератор
Вакуумный генератор
Вакуумный генератор
Точность в ± % FS 0,5 %FS
Время подачи воздуха при номинальном рабочем давлении 0,2 с
Температура окружающей среды °C ... 50 °C
Утверждение Торговая марка RCM ... указана в списке UL us (OL)
Знак CE (см. декларацию о соответствии) В соответствии с Директивой ЕС по электромагнитной совместимости
Данные о характеристиках катушки 24 В постоянного тока: слаботочная фаза 0,3 Вт, сильноточная фаза 2,55 Вт
Класс коррозионной стойкости CRC 2 - Умеренное коррозионное напряжение
Степень защиты Степень защиты IP65
Дизайн Модульный
Тип дисплея повел
Рабочий цикл 100%
Характеристика эжектора Высокий вакуум... Стандарт
Электрическое соединение 5-контактный ... M12x1
Степень фильтрации 40 мкм
Размер сетки 36 мм
Гистерезис 0,02 бар
Устойчивость к перенапряжению 0,8 кВ
Индуктивная защитная цепь Адаптирован к катушкам MZ, MY, ME
Напряжение изоляции 50 В
Интегрированная функция Импульсный клапан с электрическим эжектором... Регулятор расхода
Марка KC KC-EMV
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364 зона III
Ручное управление Не фиксирующийся
Регулировочный винт для материала Сталь
Материал корпуса соединителя Никелированная латунь
Материальный электрический контакт Позолоченная латунь
Материальный фильтр Ткань... ПА
Материал корпуса фильтра Усиленный ПА
Подгонка материала Никелированная латунь
Материал корпуса Кованый алюминиевый сплав ... Армированный ПА
Материальная клавиатура Усиленный ПА
Штифты из материала Сталь
Насадка для приема материала ПОМ
Винты из материала Сталь
Уплотнения из материала HNBR ... NBR
Глушитель шума из материала Кованый алюминиевый сплав ... POM
Сопло датчика материала Кованый алюминиевый сплав
Максимальный выходной ток 100 мА
Максимальный расход всасываемого воздуха по отношению к атмосфере 181 л/мин
Максимальный момент затяжки 0,8 Нм с внутренней резьбой ... 2,5 Нм со сквозным отверстием
Максимальный вакуум 93 %
Измеряемая переменная Относительное давление
Принцип измерения Пьезорезистивный
Температура среды °C ... 50 °C
Монтажное положение необязательный
Ток питания без нагрузки 80 млн лет
Номинальное рабочее давление 6 бар
Номинальный размер сопла Лаваля 3 мм
Примечание по материалам Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде Работа со смазкой невозможна
Ток в выключенном состоянии 0,1 ма
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление 2 бар ... 8 бар
Рабочее давление при макс. вакуум 4 бар
Диапазон рабочих напряжений постоянного тока 20,4 В ... 27,6 В
Защита от перегрузки Доступный
Пневматическое соединение, порт 1 QS-10
Пневматическое соединение, порт 3 Глушитель
Степень загрязнения 3
Диапазон измерения давления -1 бар
Вес продукта 815 г
Класс защиты III
Относительная влажность воздуха 5 - 85 %
Воспроизводимость значений переключения FS 0.6 %
Защита от обратной полярности Для всех электрических соединений
Параметры настройки Обучение в
Установка порогового значения диапазона -1 бар
Номинальный ток короткого замыкания да
Конструкция глушителя Открыть
Уровень звукового давления при номинальном рабочем давлении 75 дБ(А)
Стандартный коммутационный вход МЭК 61131-2
Функция переключающего элемента Отсутствие контакта
Функция переключения Устройство для сравнения пороговых значений ... Пороговое значение с фиксированным гистерезисом
Логика переключения входов PNP (положительное переключение)
Коммутационный выход ПНП
Индикатор положения переключения повел
Индикация состояния переключения Оптический
Символ 00992094
Тип крепления Со сквозным отверстием... С внутренней резьбой
Маркировка UKCA (см. декларацию о соответствии) В соответствии с инструкциями Великобритании по электромагнитной совместимости
Вакуумное соединение QS-12
Функция клапана Закрытый
Падение напряжения 1,5 В
