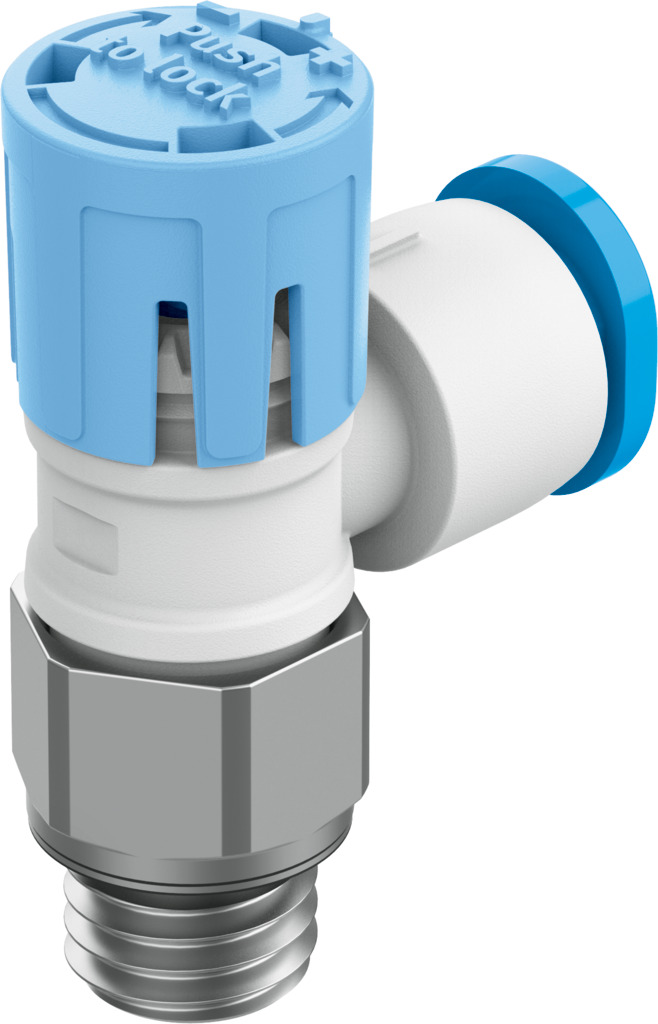

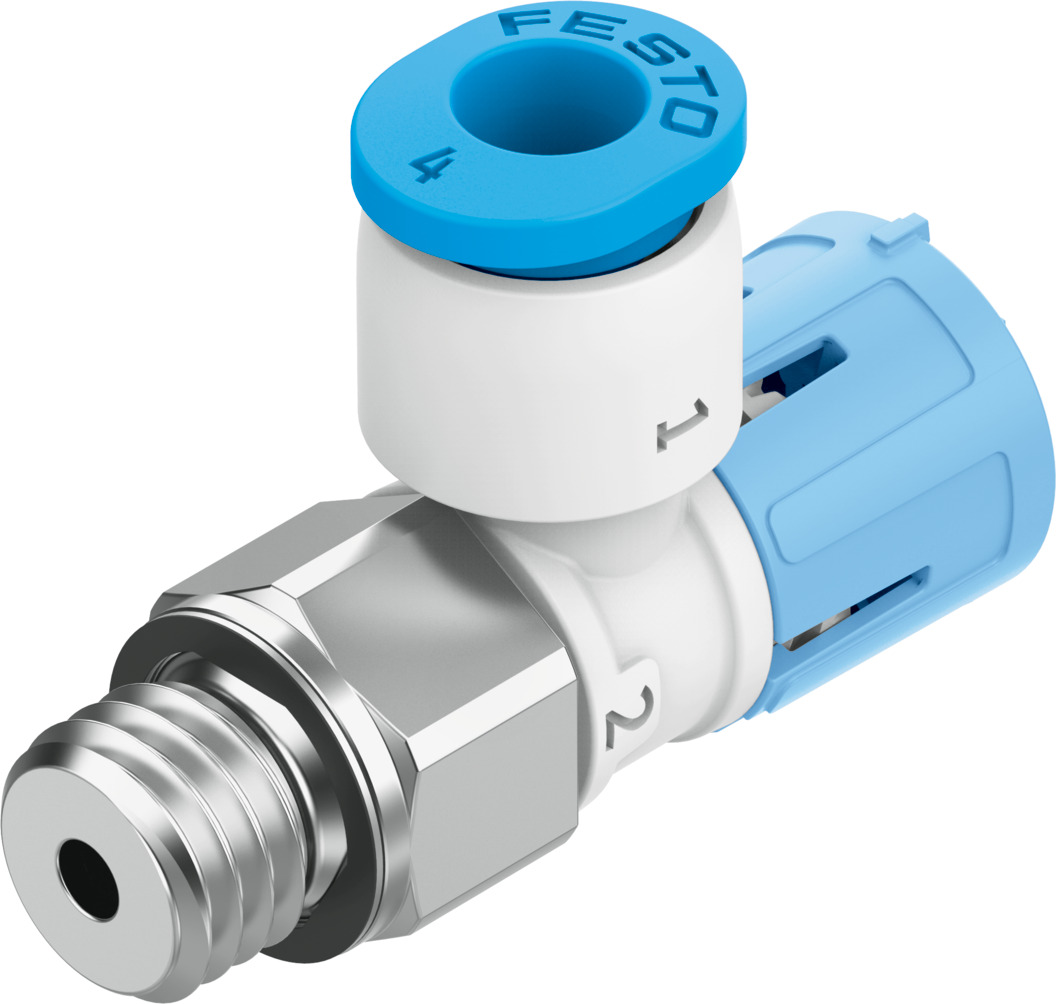

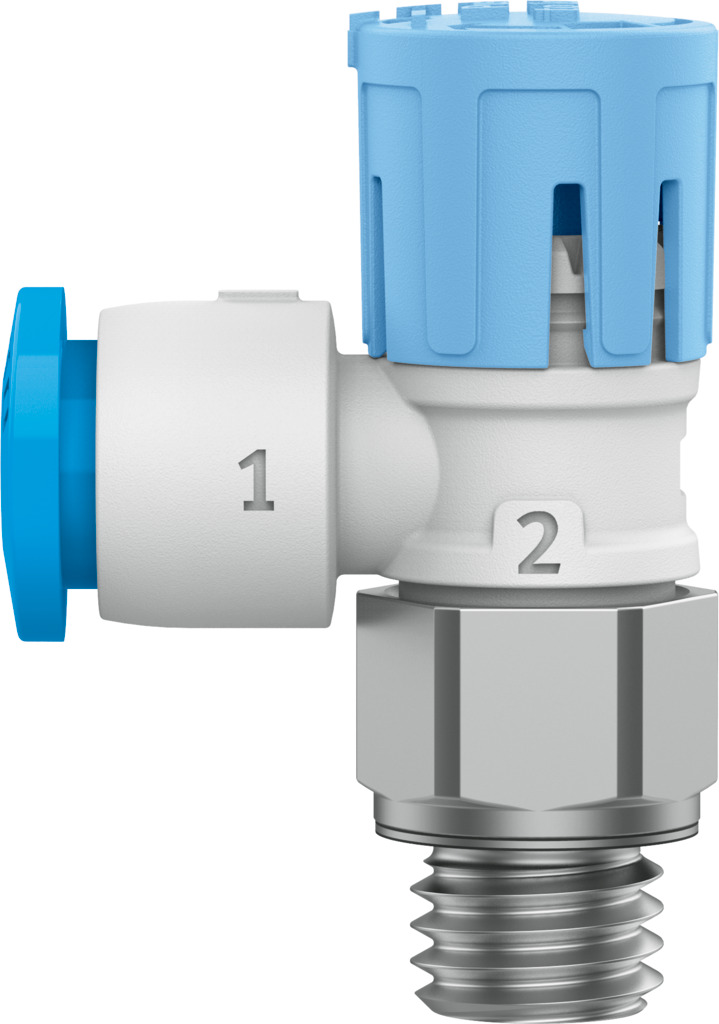

Обратный дроссель
VFOE-LS-T-M7-Q4
8068745Цена: по запросу
| Регулировочный компонент | Поворотная ручка с фиксатором |
| Пневматическое соединение, порт 1 | QS-4 |
| Стандартный номинальный расход в направлении регулирования расхода | 85 л/мин |
| Функция клапана | Функция одностороннего регулирования расхода приточного воздуха |
| Ширина по плоскостям | 9 мм |
1
| Регулировочный компонент | Поворотная ручка с фиксатором |
| Температура окружающей среды | -10 °C ... 60 °C |
| Класс чистых помещений | Класс 4 в соответствии с ISO 14644-1 |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA24364 зона III |
| Материальное покрытие | ПБТ |
| Динамические уплотнения из материала | НБР |
| Материал корпуса | ПБТ |
| Фиксирующее кольцо из материала | ПБТ |
| Статические уплотнения из материала | Нитрильный каучук |
| Болт с резьбой из материала | Оцинкованная сталь |
| Максимальный момент затяжки | 3,6 Нм |
| Температура среды | -10 °C ... 60 °C |
| Монтажное положение | необязательный |
| Номинальный крутящий момент | 3 Нм |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Рабочее давление, полный диапазон температур | 0,02 МПа ... 1 МПа |
| Пневматическое соединение, порт 1 | QS-4 |
| Пневматическое соединение, порт 2 | M7 |
| Вес продукта | 4 г |
| Способность к вращению | поворот на 360°/непрерывный поворот не допускается |
| Стандартный расход в направлении регулирования расхода 0,6->0 МПа (6->0 бар, 87->0 фунтов на квадратный дюйм) | 135 л/мин |
| Стандартный расход в обратном направлении 0,6->0 МПа (6->0 бар, 87->0 фунтов на квадратный дюйм) | 130 л/мин.. 160 л/мин |
| Стандартный номинальный расход в заблокированном направлении | 50 л/мин... 90 л/мин |
| Стандартный номинальный расход в направлении регулирования расхода | 85 л/мин |
| Символ | 00991453 |
| Допуск на номинальный момент затяжки | ± 20% |
| Тип приведения в действие | Инструкция |
| Тип крепления | Ввинчиваемый |
| Функция клапана | Функция одностороннего регулирования расхода приточного воздуха |
| Ширина по плоскостям | 9 мм |
-
