Клапан плавного пуска

VABF-S6-1-P5A4S1YE-G12-1T5-PA

8067407

Цена: 45 730 ₽

1
Загрузки
Клапан плавного пуска
Клапан плавного пуска
Температура окружающей среды -5 °C ... 50 °C
Данные о характеристиках катушки 24 В постоянного тока: 1,6 Вт
Класс коррозионной стойкости CRC 0 - Отсутствие коррозионного воздействия
Степень защиты Степень защиты IP65
Дизайн Поршневой запорный клапан
Рабочий цикл 100%
Электрическое соединение Подключаемый модуль
Электрическое управление Полевая шина
Направление потока Необратимый
Размер сетки 41 мм
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA 24364-B1/B2-L
Длина 155 мм
Ручное управление Фиксация... Самовосстановление с помощью электрического управляющего сигнала
Материал корпуса Кованый алюминиевый сплав
Винты из материала Оцинкованная сталь
Уплотнения из материала HNBR ... NBR
Максимальный отрицательный тестовый импульс с 1 сигналом 1200 мкс
Максимальный положительный тестовый импульс с сигналом 0 2000 мкс
Среднее время наработки на отказ (MTTF), подкомпонент 452 года, реле давления
Температура среды -5 °C ... 50 °C
Монтажное положение необязательный
Номинальное рабочее напряжение постоянного тока 24 В
Примечание о принудительной динамизации Минимальная частота переключения 1 раз в месяц
Примечание по материалам Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде Работа со смазкой невозможна
Примечание по стандартному номинальному расходу отработанного воздуха MPA: 1600 л/мин... VTSA: 3300 л/мин
Примечание по стандартному номинальному расходу, повышению давления MPA: 1200 л/мин... VTSA: 3000 л/мин
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление 0,3 МПа ... 1 МПа
Допустимые колебания напряжения +/- 10 %
Контрольная подача воздуха Внутренний
Пилотная среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Контрольное давление 0,3 МПа ... 1 МПа
Пневматическое соединение, порт 3 G1/2
Вес продукта 466 г
Относительная влажность воздуха Макс. 90% при 40°C
Принцип герметизации Мягкий
Ударопрочность Ударные испытания со степенью тяжести 2 по FN 942017-5 и EN 60068-2-27
Отображение состояния сигнала Желтый светодиод, управляющий клапаном... Зеленый светодиод, реле давления, состояние разряжения
Стандартный номинальный расход выхлопных газов 3300 л/мин
Стандартная вентиляция с номинальным расходом воздуха 3000 л/мин
Температура хранения -20 °C ... 60 °C
Пригодность для работы в вакууме нет
Точка отключения, мин. 0,05 бар
Точка включения 0,2 бар
Точка включения, макс. 0,3 бар
Функция переключающего элемента Сетевой контакт
Датчик положения переключения Через реле давления, состояние разряжения
Давление переключения Не регулируется... Точка переключения между 50 и 75% рабочего давления

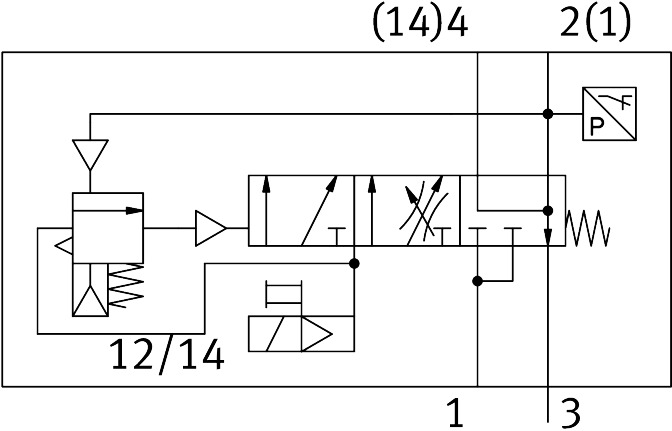

Символ 00997590
Тип приведения в действие Электрический
Тип крепления На подоснове
Тип пилотирования Пилот приведен в действие
Тип сброса Механическая пружина
Функция клапана Повышение давления ... Выхлоп
Размер клапана 40 мм
Виброустойчивость Испытание при транспортировке с уровнем опасности 2 в соответствии с FN 942017-4 и EN 60068-2-6
Ширина 40 мм
круг Подкладка
