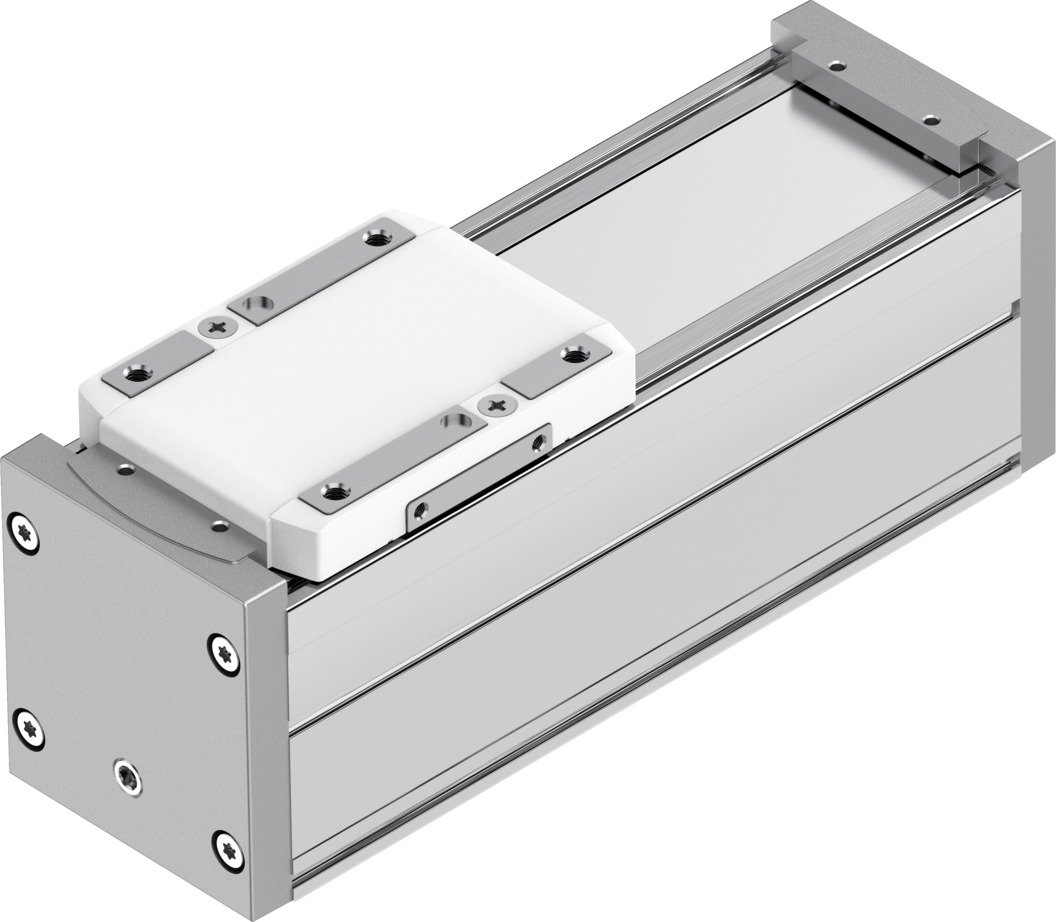

Направляющая ось

ELFC-KF-80-100

8062824

Цена: 39 100 ₽

1
Загрузки
Направляющая ось
Направляющая ось
Направляющая ось
2-й момент из области Iy 1370000 мм⁴
2-й момент из области Из 1660000 мм⁴
Дополнительный вес на ход 10 мм 73 г
Температура окружающей среды °C ... 50 °C
Базовый вес для хода 0 мм 1905 г
Класс чистых помещений Класс 7 в соответствии с ISO 14644-1
Класс коррозионной стойкости CRC 0 - Отсутствие коррозионного воздействия
Степень защиты Степень защиты IP40
Дизайн Руководство
Сила смещения 15 Н
Рабочий цикл 100%
Динамическое отклонение (движущаяся нагрузка) 0,05% от длины оси, макс. 0,5 мм
Fy при теоретическом сроке службы 100 км (учитывается только в качестве ориентира) 20400 Н
Fz при теоретическом сроке службы 100 км (учитывается только в качестве ориентира) 20400 Н
Руководство Направляющая шарикоподшипника с рециркуляцией
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364 зона III
Интервал технического обслуживания Пожизненная смазка
Материал покрывающей ленты Высоколегированная нержавеющая сталь
Торцевая крышка из материала Окрашенный алюминий, отлитый под давлением
Материальный направляющий брус Сталь
Направляющий выступ для материала Сталь
Профиль материала Анодированный кованый алюминиевый сплав
Скольжение материала Алюминий, отлитый под давлением
Максимальное ускорение 15 м/с2
Максимальное усилие Fy 5543 Н
Максимальное усилие на общей оси 900 Н
Максимальное усилие Fz 5543 Н
Максимальное усилие на общей оси Fz 2700 Н
Максимальный момент Mx 59,8 Нм
Максимальный момент Mx на общей оси 59,8 Нм
Максимальный момент Моего 56,2 Нм
Максимальный момент на моей общей оси 56,2 Нм
Максимальный момент Mz 56,2 Нм
Максимальный момент Mz на общей оси 56,2 Нм
Максимальная скорость 1,5 м/с
Монтажное положение необязательный
Движущаяся масса 815 г
Mx при теоретическом сроке службы 100 км (учитывается только в качестве ориентира) 220 Нм
Мой теоретический ресурс составляет 100 км (учитывается только в качестве ориентира). 207 Нм
Mz при теоретическом сроке службы 100 км (учитывается только в качестве ориентира) 207 Нм
Примечание по материалам Соответствует требованиям RoHS
Определение местоположения С помощью бесконтактного переключателя... С помощью индуктивных датчиков
Контрольный срок службы 5000 км
Размер 80
Статический прогиб (нагрузка в неподвижном состоянии) 0,1% от длины оси
Пригодность для производства литий-ионных аккумуляторов Подходит для производства аккумуляторов в соответствии с внутренним определением Festo степени защиты F1A с ограничениями на использование Cu/Zn/Ni
Символ 00992984
Момент инерции крутящей массы It 90500 мм⁴
Рабочий ход 100 мм
