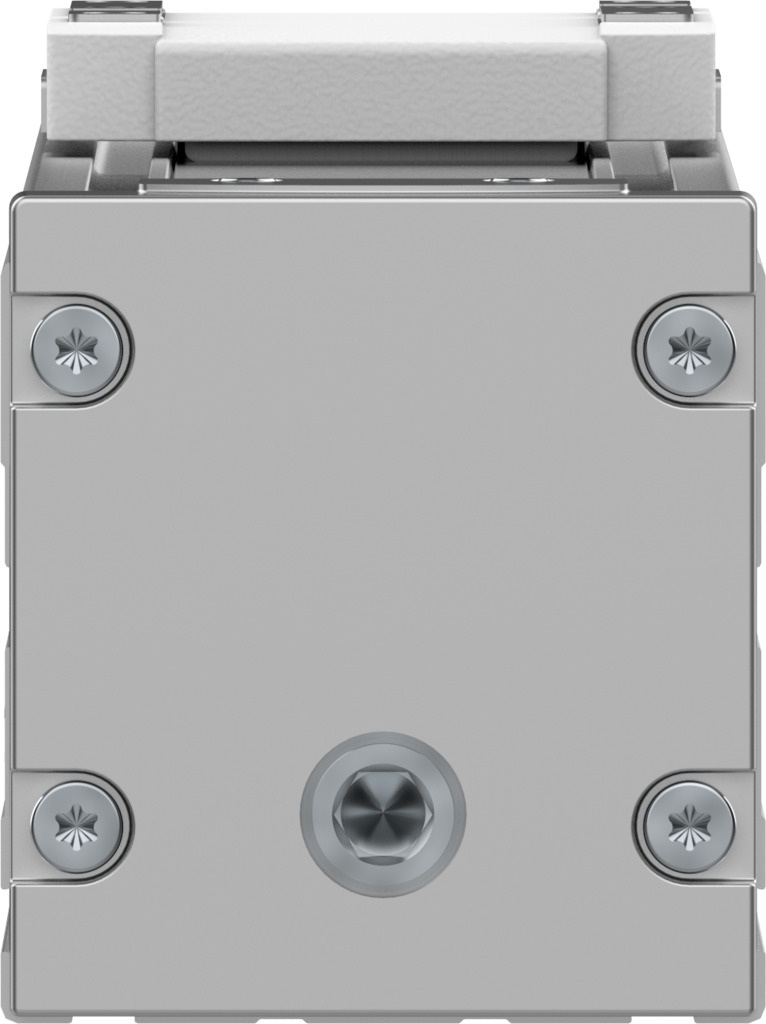

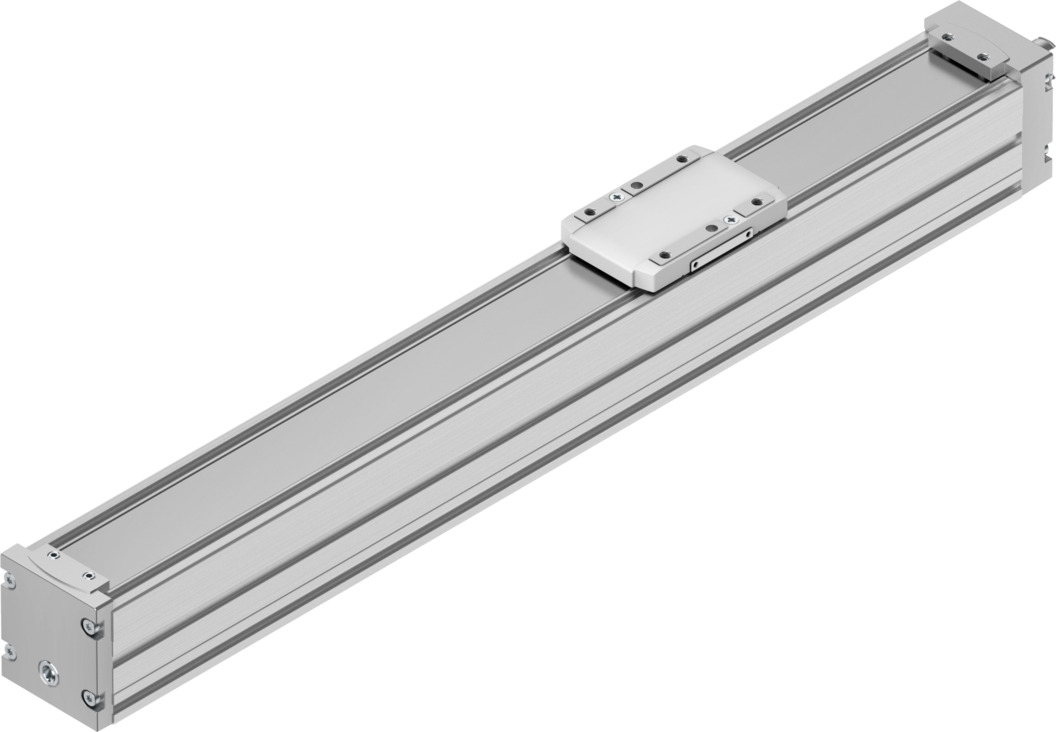

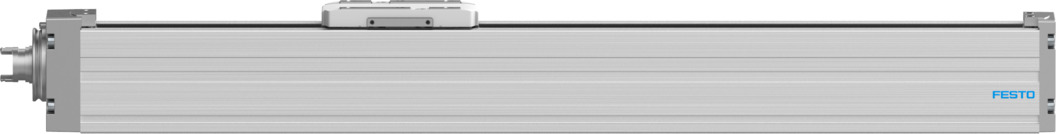

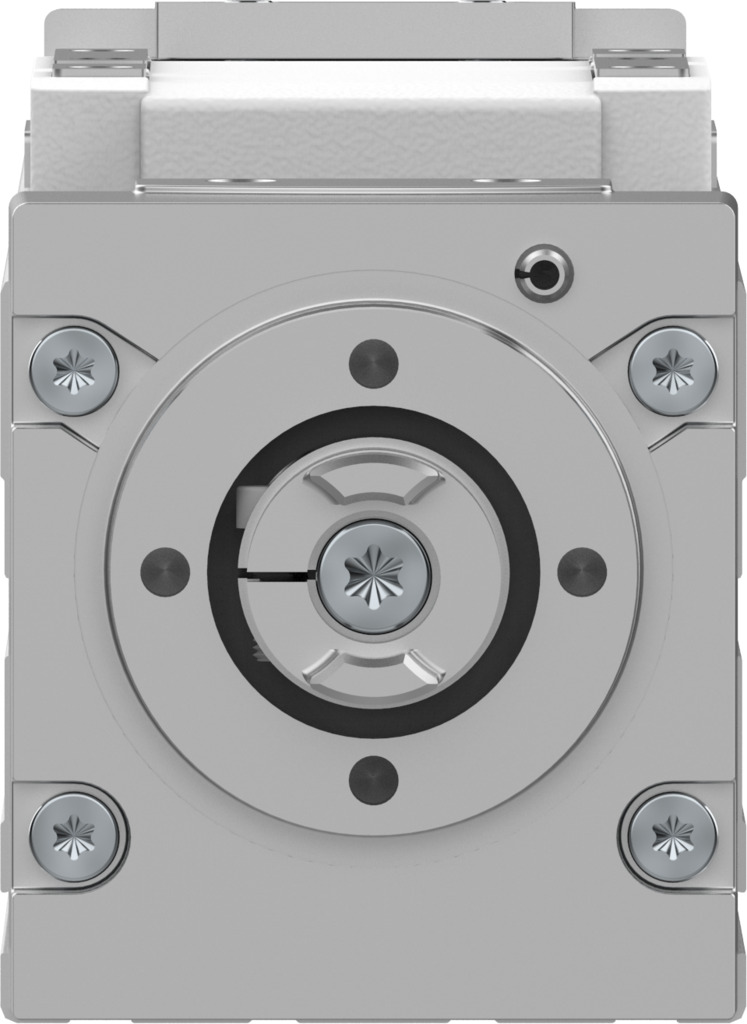

Шарико-винтовая ось

ELGC-BS-KF-45-300-10P

8061486

Цена: 72 230 ₽

Максимальное усилие подачи Fx 100 Н
Точность повторения ±0,015 мм
Размер 45
1
Загрузки
Шарико-винтовая ось
Шарико-винтовая ось
Шарико-винтовая ось
Шарико-винтовая ось
Шарико-винтовая ось
Шарико-винтовая ось
2-й момент из области Iy 140000 мм⁴
2-й момент из области Из 170000 мм⁴
Дополнительный вес на ход 10 мм 36 г
Температура окружающей среды °C ... 50 °C
Класс чистых помещений Класс 7 в соответствии с ISO 14644-1
Степень защиты Степень защиты IP40
Дизайн Электромеханическая линейная ось... С шариковым винтом
Расстояние между поверхностью скольжения и центром направляющей 42,8 мм
Рабочий цикл 100%
Динамическое отклонение (движущаяся нагрузка) 0,05% от длины оси, макс. 0,5 мм
Постоянная подача 10 мм/ед.
Fy при теоретическом сроке службы 100 км (учитывается только в качестве ориентира) 3240 Н
Fz при теоретическом сроке службы 100 км (учитывается только в качестве ориентира) 3240 Н
Руководство Направляющая шарикоподшипника с рециркуляцией
Крутящий момент холостого хода при vmax 0,12 Нм
Крутящий момент холостого хода при vmin 0,032 Нм
Энергия удара в конечных положениях 5,0Е-4 Дж
Код интерфейса, привод В32
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364 зона III
Интервал технического обслуживания Пожизненная смазка
Массовый момент инерции, ДЖ на метр хода 0,05056 кгсм2
Массовый момент инерции JL на кг рабочей нагрузки 0,02533 кгсм2
Момент инерции массы JO 0,0082 кгсм2
Материал покрывающей ленты Высоколегированная нержавеющая сталь
Материальная крышка привода Окрашенный алюминий, отлитый под давлением
Торцевая крышка из материала Окрашенный алюминий, отлитый под давлением
Материальный направляющий брус Сталь
Направляющий выступ для материала Сталь
Профиль материала Анодированный кованый алюминиевый сплав
Скольжение материала Алюминий, отлитый под давлением
Материальный шпиндель Сталь
Материал гайки шпинделя Сталь
Максимальное ускорение 15 м/с2
Максимальное усилие подачи Fx 100 Н
Максимальное усилие Fy 880 Н
Максимальное усилие на общей оси 300 Н
Максимальное усилие Fz 880 Н
Максимальное усилие на общей оси Fz 600 Н
Максимальный момент Mx 5,5 Нм
Максимальный момент Mx на общей оси 5,5 Нм
Максимальный момент Моего 4,7 Нм
Максимальный момент на моей общей оси 4,7 Нм
Максимальный момент Mz 4,7 Нм
Максимальный момент Mz на общей оси 4,7 Нм
Максимальное радиальное усилие на приводном валу 180 Н
Максимальная скорость вращения 3600 об/мин
Максимальная скорость 0,6 м/с
Монтажное положение необязательный
Движущаяся масса 220 г
Mx при теоретическом сроке службы 100 км (учитывается только в качестве ориентира) 20 Нм
Мой теоретический ресурс составляет 100 км (учитывается только в качестве ориентира). 17 Нм
Mz при теоретическом сроке службы 100 км (учитывается только в качестве ориентира) 17 Нм
Примечание по материалам Соответствует требованиям RoHS
Обратите внимание на энергию удара в конечных положениях При максимальной скорости наведения 0,01 м/с
Определение местоположения С помощью бесконтактного переключателя... С помощью индуктивных датчиков
Контрольный срок службы 5000 км
Точность повторения ±0,015 мм
Теоретический обратный зазор 150 мкм
Размер 45
Диаметр шпинделя 10 мм
Шаг шпинделя 10 мм/ед.
Тип шпинделя Шариковый винтовой привод
Статический прогиб (нагрузка в неподвижном состоянии) 0,1% от длины оси
Температура хранения -20 °C ... 60 °C
Запас хода мм
Пригодность для производства литий-ионных аккумуляторов Подходит для производства аккумуляторов в соответствии с внутренним определением Festo степени защиты F1A с ограничениями на использование Cu/Zn/Ni
Символ 00991211
Момент инерции крутящей массы It 8500 мм⁴
Тип двигателя Шаговый двигатель ... Серводвигатель
Рабочий ход 300 мм
