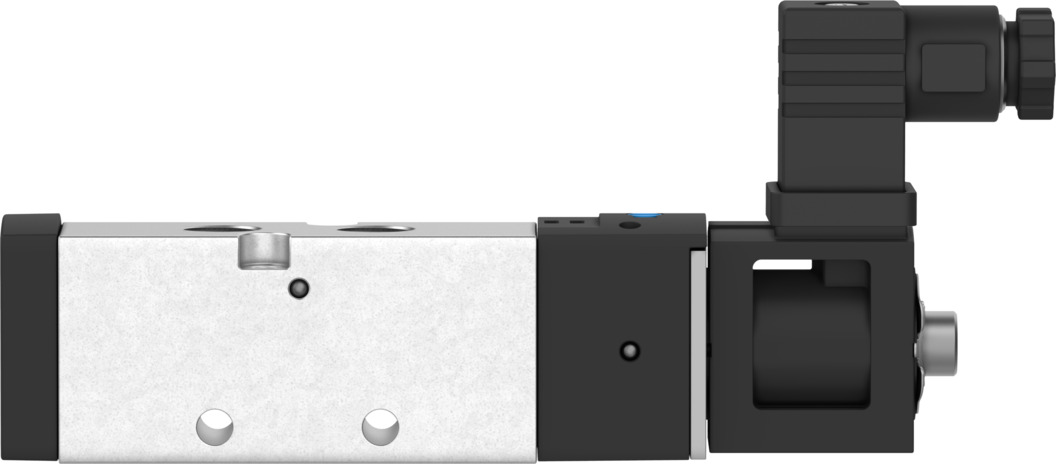

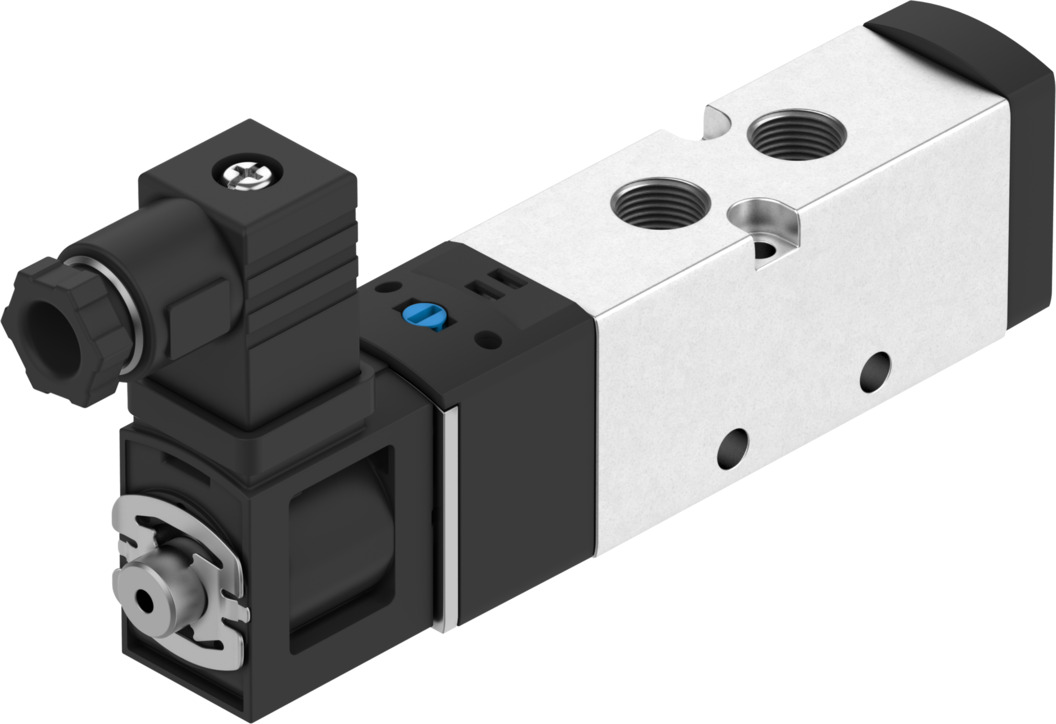

Электромагнитный клапан

VUVS-LK20-M52-AD-G18-1C1+GL-S

8060300

Цена: по запросу

Пневматическое соединение, порт 1 G1/8
Стандартный номинальный расход (стандартизирован по DIN 1343) 550 л/мин
Тип приведения в действие Электрический
Функция клапана 5/2-позиционный, моностабильный
1
Загрузки
Электромагнитный клапан
Электромагнитный клапан
Электромагнитный клапан
Электромагнитный клапан
Температура окружающей среды -5 °C ... 50 °C
Соединение с дыхательным аппаратом Не проложенный по каналу
Значение C 2,66 л/сбар
Диаметр кабеля 4 мм... 6 мм
Данные о характеристиках катушки 24 В постоянного тока: 2,4 Вт
Класс коррозионной стойкости CRC 1 - Низкое коррозионное напряжение
Степень защиты IP65 ... Со штепсельной розеткой
Дизайн Поршневой запорный клапан
Рабочий цикл 100%
Электрическое соединение 3-контактный разъем ... Разъем
Функция выпуска отработанного воздуха С возможностью регулирования расхода
Направление потока Необратимый
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364 зона III
Ручное управление Фиксирующий ... Не фиксирующий
Материал корпуса Кованый алюминиевый сплав
Скользящее устройство поршня из материала Кованый алюминиевый сплав
Уплотнения из материала HNBR ... NBR
Максимальный отрицательный тестовый импульс с 1 сигналом 1100 мкс
Максимальный положительный тестовый импульс с сигналом 0 2700 мкс
Температура среды -5 °C ... 50 °C
Монтажное положение необязательный
Проводник номинального поперечного сечения 0,34 мм2 ... 0,5 мм2
Номинальный размер 5,2 мм
Примечание по материалам Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой).
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление 0,15 МПа ... 0,8 МПа
Рабочее напряжение 24 В постоянного тока
Допустимые колебания напряжения +/- 10 %
Контрольная подача воздуха Внутренний
Пилотная среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Пневматическое соединение, порт 1 G1/8
Пневматическое соединение, порт 2 G1/8
Пневматическое соединение, порт 3 G1/8
Пневматическое соединение, порт 4 G1/8
Пневматическое соединение, порт 5 G1/8
Вес продукта 158 г
Принцип герметизации Мягкий
Ударопрочность Ударные испытания с уровнем тяжести от 1 до FN 942017-5 и EN 60068-2-27
Стандартный номинальный расход (стандартизирован по DIN 1343) 550 л/мин
Время выключения 22 мс
Время включения 17 мс
Символ 00991049
Тип приведения в действие Электрический
Тип крепления Либо: ... На направляющей коллектора
Тип пилотирования Пилот приведен в действие
Тип сброса Пневматическая пружина
Функция клапана 5/2-позиционный, моностабильный
Размер клапана 21 мм
Виброустойчивость Испытание при транспортировке с уровнем опасности 2 в соответствии с FN 942017-4 и EN 60068-2-6
значение b 0.38
круг Перекрытие
пневматический рабочий порт G1/8
