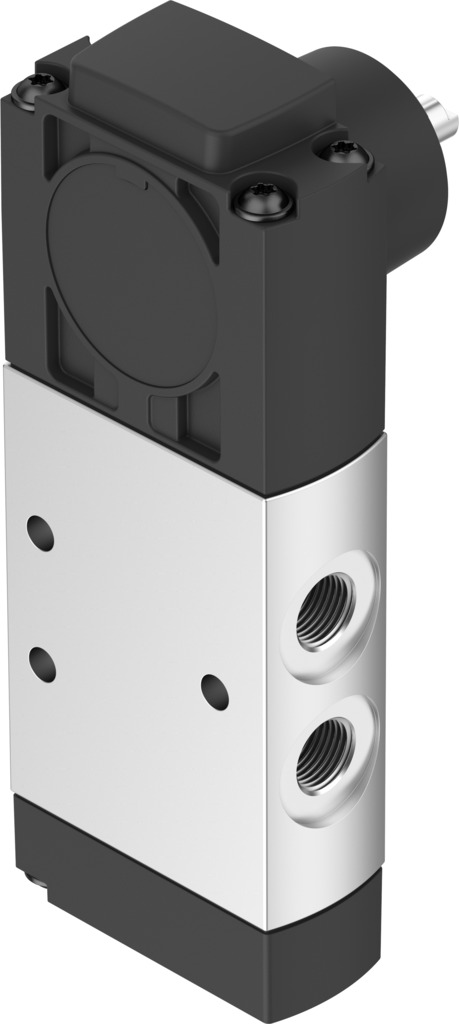

Поворотно-рычажный клапан VMEF-VL-M52-M-G18

Главная
Продукты
Клапаны и клапанные терминалы
Пневматические клапаны с механическим и ручным управлением
VMEF
Поворотно-рычажный клапан

Поворотно-рычажный клапан

VMEF-VL-M52-M-G18

8048977

Цена: по запросу

Строительная ширина	20 мм
Рабочее давление	-0,095 МПа ... 1 МПа
Пневматическое соединение, порт 1	G1/8
Стандартный номинальный расход (стандартизирован по DIN 1343)	750 л/мин
Функция клапана	5/2-позиционный, моностабильный

Загрузки

Приводной момент	1,2 Нм
Температура окружающей среды	-10 °C ... 60 °C
Угол наклона кулачка	45 град
Строительная ширина	20 мм
Класс коррозионной стойкости CRC	1 - Низкое коррозионное напряжение
Дизайн	Поршневая задвижка... Полуоборотный привод
Направление потока	Обратимый
Соответствие требованиям ЛАБОРАТОРИЙ (PWI)	VDMA 24364-B1/B2-L
Материальное покрытие	Усиленный ПА
Материал корпуса	Анодированный кованый алюминиевый сплав
Уплотнения из материала	Нитрильный каучук
Максимальная скорость срабатывания при боковом включении	1 м/с
Максимальная частота переключения	2,5 Гц
Температура среды	-10 °C ... 60 °C
Монтажное положение	необязательный
Номинальный размер	5,2 мм
Примечание о температуре окружающей среды	Влияние тепла на износ
Примечание по материалам	Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде	Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой).
Рабочая среда	Сжатый воздух до ISO 8573-1:2010 [7:-:-]
Рабочее давление	-0,095 МПа ... 1 МПа
Пневматическое соединение, порт 1	G1/8
Пневматическое соединение, порт 2	G1/8
Пневматическое соединение, порт 3	G1/8
Пневматическое соединение, порт 4	G1/8
Пневматическое соединение, порт 5	G1/8
Вес продукта	207 г
Принцип герметизации	Мягкий
Стандартный номинальный расход (стандартизирован по DIN 1343)	750 л/мин

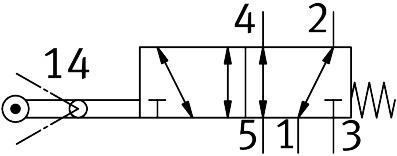

Символ	00997528
Тип приведения в действие	Механический
Тип крепления	Со сквозным отверстием
Тип пилотирования	Прямой
Тип сброса	Механическая пружина
Функция клапана	5/2-позиционный, моностабильный
круг	Перекрытие
пневматический рабочий порт	G1/8
