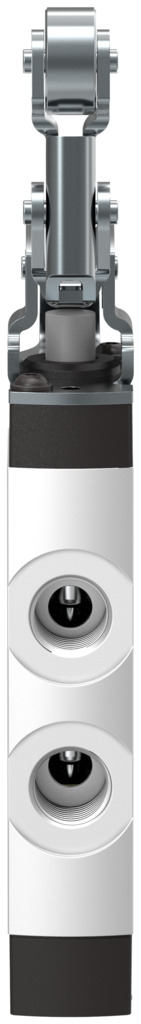

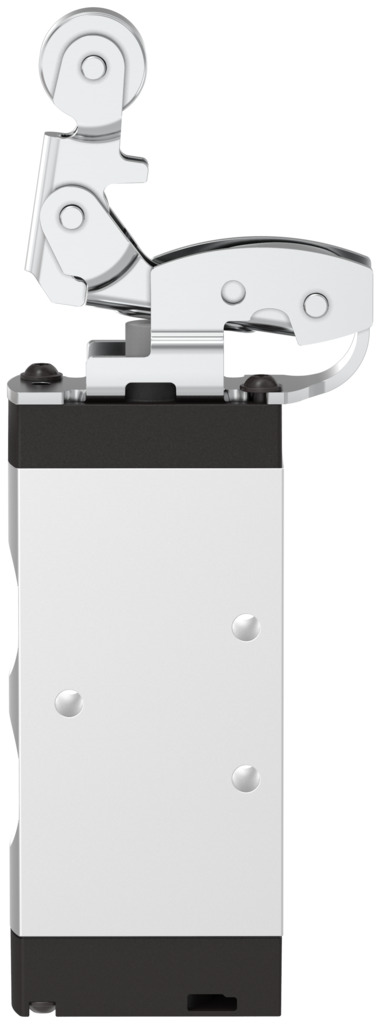

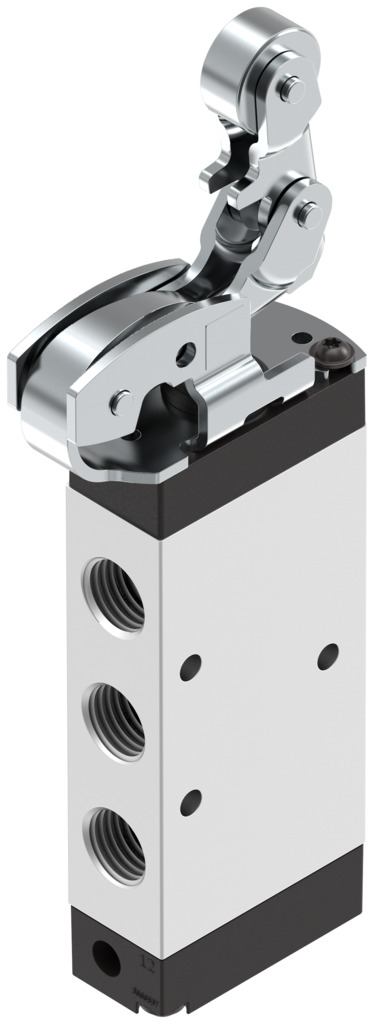

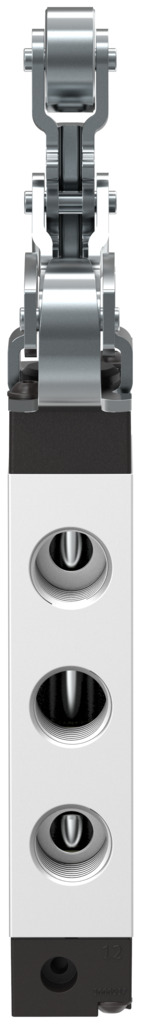

Роликовый рычажный клапан

VMEF-K-M52-M-G14

8047102

Цена: 15 540 ₽

Строительная ширина 20 мм
Рабочее давление -0,095 МПа ... 1 МПа
Пневматическое соединение, порт 1 G1/4
Стандартный номинальный расход (стандартизирован по DIN 1343) 1200 л/мин
Функция клапана 5/2-позиционный, моностабильный
1
Загрузки
Роликовый рычажный клапан
Роликовый рычажный клапан
Роликовый рычажный клапан
Роликовый рычажный клапан
Роликовый рычажный клапан
Роликовый рычажный клапан
Приводное усилие 23,5 Н
Температура окружающей среды -10 °C ... 60 °C
Угол наклона кулачка 30 град
Строительная ширина 20 мм
Класс коррозионной стойкости CRC 1 - Низкое коррозионное напряжение
Дизайн Односторонний роликовый рычаг с возвратом холостого хода... Поршневой запорный клапан
Защита от взрыва Зона 1 (ATEX) ... Зона 2 (ATEX)
Направление потока Обратимый
Инструкция по применению Риск защемления
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA 24364-B1/B2-L
Материальное покрытие Усиленный ПА
Материал корпуса Анодированный кованый алюминиевый сплав
Переходник для крепления материала Оцинкованная сталь
Уплотнения из материала Нитрильный каучук
Максимальная скорость срабатывания при боковом включении 0,7 м/с
Максимальный предел хода (жесткий) 11,8 мм
Максимальная частота переключения 3 Гц
Температура среды -10 °C ... 60 °C
Монтажное положение необязательный
Номинальный размер 7 мм
Примечание о температуре окружающей среды Влияние тепла на износ
Примечание по материалам Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой).
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:-:-]
Рабочее давление -0,095 МПа ... 1 МПа
Пневматическое соединение, порт 1 G1/4
Пневматическое соединение, порт 2 G1/4
Пневматическое соединение, порт 3 G1/4
Пневматическое соединение, порт 4 G1/4
Пневматическое соединение, порт 5 G1/4
Вес продукта 286 г
Принцип герметизации Мягкий
Стандартный номинальный расход (стандартизирован по DIN 1343) 1200 л/мин
Символ 00992208
Тип приведения в действие Механический
Тип крепления Со сквозным отверстием
Тип пилотирования Прямой
Тип сброса Механическая пружина
Функция клапана 5/2-позиционный, моностабильный
круг Перекрытие
пневматический рабочий порт G1/4
