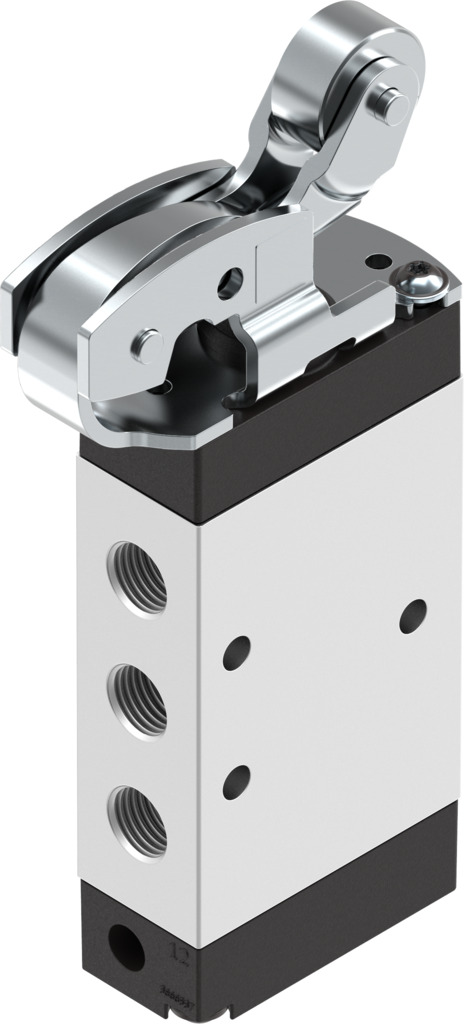

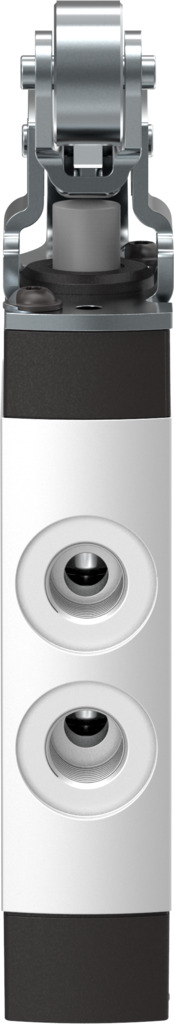

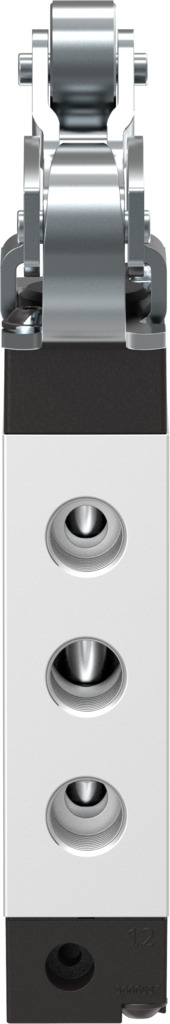

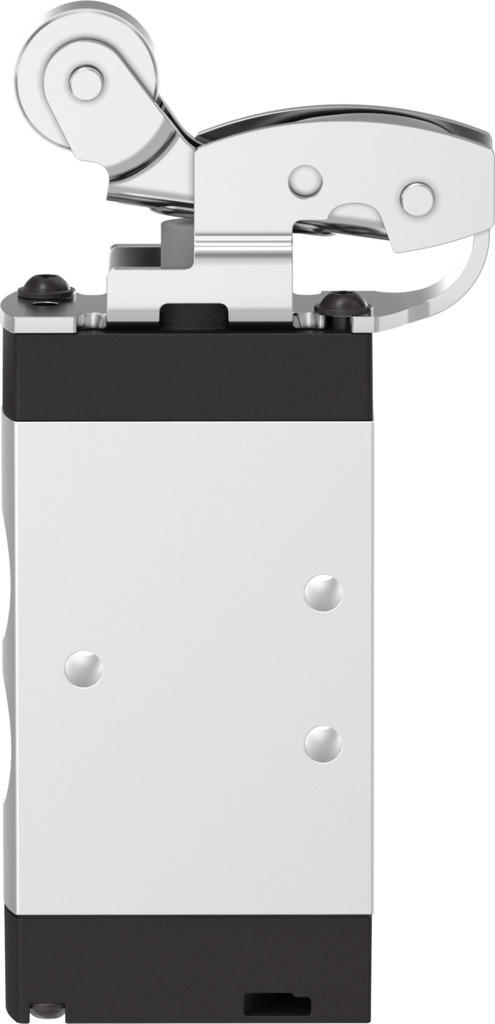

Клапан с роликовым рычагом
VMEF-R-M52-E-G18
8047092Цена: 13 730 ₽
| Строительная ширина | 20 мм |
| Рабочее давление | -0,095 МПа ... 1 МПа |
| Пневматическое соединение, порт 1 | G1/8 |
| Стандартный номинальный расход (стандартизирован по DIN 1343) | 750 л/мин |
| Функция клапана | 5/2-позиционный, моностабильный |
1
| Приводное усилие | 38 Н |
| Температура окружающей среды | -10 °C ... 60 °C |
| Угол наклона кулачка | 30 град |
| Строительная ширина | 20 мм |
| Класс коррозионной стойкости CRC | 1 - Низкое коррозионное напряжение |
| Дизайн | Поршневой запорный клапан... Роликовый рычаг |
| Защита от взрыва | Зона 1 (ATEX) ... Зона 2 (ATEX) |
| Направление потока | Обратимый |
| Инструкция по применению | Риск защемления |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA 24364-B1/B2-L |
| Материальное покрытие | Усиленный ПА |
| Материал корпуса | Анодированный кованый алюминиевый сплав |
| Переходник для крепления материала | Оцинкованная сталь |
| Уплотнения из материала | Нитрильный каучук |
| Максимальная скорость срабатывания при боковом включении | 1,4 м/с |
| Максимальный предел хода (жесткий) | 11,6 мм |
| Максимальная частота переключения | 3 Гц |
| Температура среды | -10 °C ... 60 °C |
| Монтажное положение | необязательный |
| Номинальный размер | 5,2 мм |
| Примечание о температуре окружающей среды | Влияние тепла на износ |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:-:-] |
| Рабочее давление | -0,095 МПа ... 1 МПа |
| Пневматическое соединение, порт 1 | G1/8 |
| Пневматическое соединение, порт 2 | G1/8 |
| Пневматическое соединение, порт 3 | G1/8 |
| Пневматическое соединение, порт 4 | G1/8 |
| Пневматическое соединение, порт 5 | G1/8 |
| Вес продукта | 240 г |
| Принцип герметизации | Мягкий |
| Стандартный номинальный расход (стандартизирован по DIN 1343) | 750 л/мин |

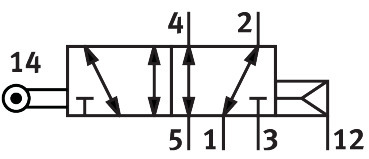

| Символ | 00992201 |
| Тип приведения в действие | Механический |
| Тип крепления | Со сквозным отверстием |
| Тип пилотирования | Прямой |
| Тип сброса | Пневматическая пружина |
| Функция клапана | 5/2-позиционный, моностабильный |
| круг | Перекрытие |
| пневматический рабочий порт | G1/8 |
-
10 -
10
-
10
-
10 -
10
-
-
-
10
-
10 -
10
-
10 -
10
-
10 -
10 -
10
-
10 -
10 -
10
-
-
10
-
10
-
10
-
-
