Преобразователь сигналов SCDN-2A-EC4-PNLK-L1

Преобразователь сигналов

SCDN-2A-EC4-PNLK-L1

8035556

Цена: 10 740 ₽

Функция переключения	Свободно программируемый
Коммутационный выход	2 x PNP или 2 x NPN, переключаемые
аналоговый вход	0 - 20 мА

Загрузки

Загрузить технический паспорт

Точность в ± % FS	0,5 %FS
Температура окружающей среды	°C ... 50 °C
Утверждение	Торговая марка RCM ... указана в списке UL us (OL)
Знак CE (см. декларацию о соответствии)	В соответствии с Директивой ЕС по электромагнитной совместимости... В соответствии с Директивой ЕС RoHS
Орган, выдавший сертификат	UL E322346
Класс коррозионной стойкости CRC	2 - Умеренное коррозионное напряжение
Степень защиты	Степень защиты IP40
Тип дисплея	Многоцветный ЖК-дисплей с подсветкой

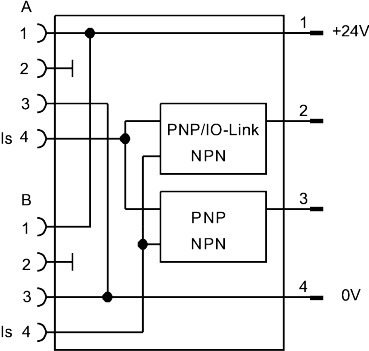

Электрическое соединение 1, схема подключения	00995428
Электрическое подключение 1, тип подключения	Штекеры
Электрическое соединение 1, соединительная система	Схема подключения L1J
Электрическое подключение 1, количество соединений/жил	4
Электрическое соединение 2, схема подключения	00995750
Электрическое подключение 2, тип подключения	2x розетка
Электрическое соединение 2, соединительная система	Схема подключения EC
Электрическое подключение 2, количество соединений/жил	4
Подключение к сети ввода-вывода, требуется хранение данных	500 байт
IO-Link, функциональные классы	Двоичный канал передачи данных (BDC) ... Переменная данных процесса (PDV)
Подключение к сети ввода-вывода, минимальное время цикла	5 мс
Канал ввода-вывода, класс порта	A
IO-Link, обрабатывающий содержимое данных В	14-битный PDV (измеренное значение InA) ... 14-битный PDV (измеренное значение InB)
Канал ввода-вывода, длина обрабатываемых данных В	5 байт
Подключение ввода-вывода, обработка данных по длине	0 байт
IO-Link, Профиль пользователя	Интеллектуальный профиль датчика
IO-Link, версия протокола	Устройство V 1.1
Поддержка IO-Link, SIO-режима	Да
IO-Link, режим связи	COM2 (38,4 Кбод)
Соответствие требованиям ЛАБОРАТОРИЙ (PWI)	VDMA24364-B2-L
Материал корпуса	Усиленный ПА
Максимальный выходной ток	100 мА
Измеряемая переменная	Текущий
Примечание по материалам	Соответствует требованиям RoHS
Диапазон рабочих напряжений постоянного тока	15 В ... 30 В
Вес продукта	23 г
Защита от несанкционированного доступа	IO-Link ... ПИН-код
Протокол	Система ввода-вывода®
Точность повторения в ± %FS	0,2 %FS
Защита от обратной полярности	Для всех электрических соединений
Параметры настройки	IO-Link® ... Обучение
Номинальный ток короткого замыкания	да
Функция переключающего элемента	N/C или N/O контакт, переключаемый
Функция переключения	Свободно программируемый
Коммутационный выход	2 x PNP или 2 x NPN, переключаемые
Символ	00995688
Тип крепления	Крепление на передней панели... С помощью настенного/поверхностного кронштейна
Типичный интервал выборки	1 мс
Маркировка UKCA (см. декларацию о соответствии)	В соответствии с британскими инструкциями по электромагнитной совместимости... В соответствии с британскими инструкциями RoHS
аналоговый вход	0 - 20 мА
