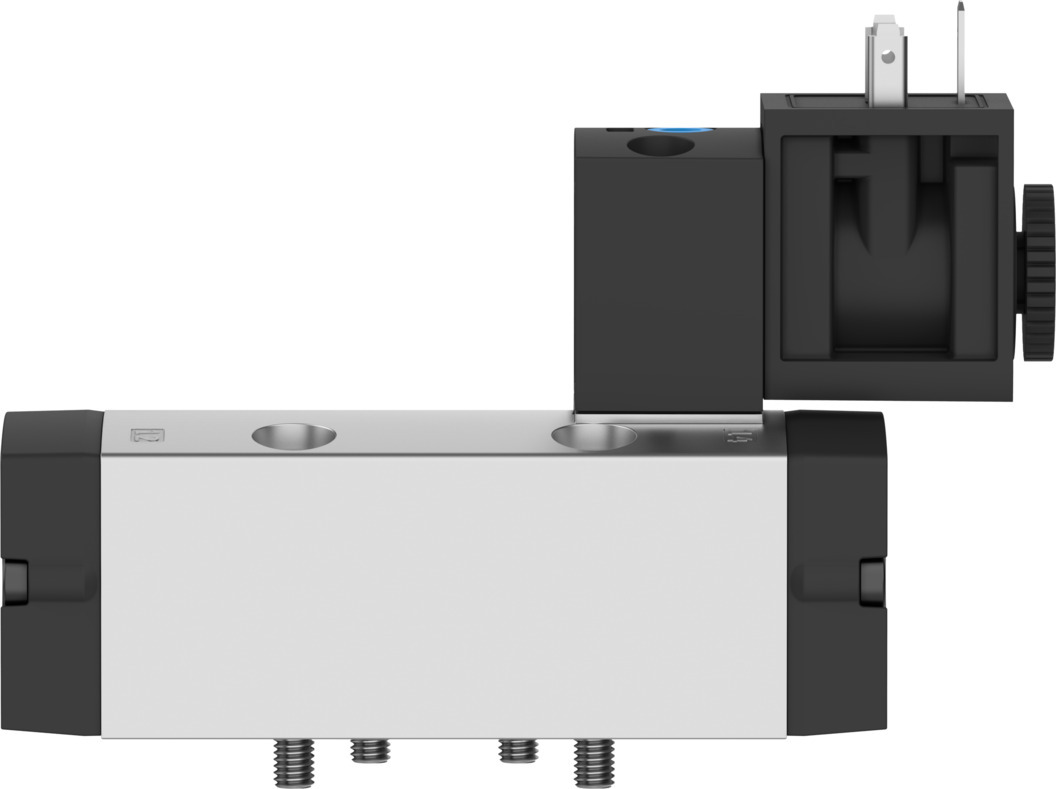

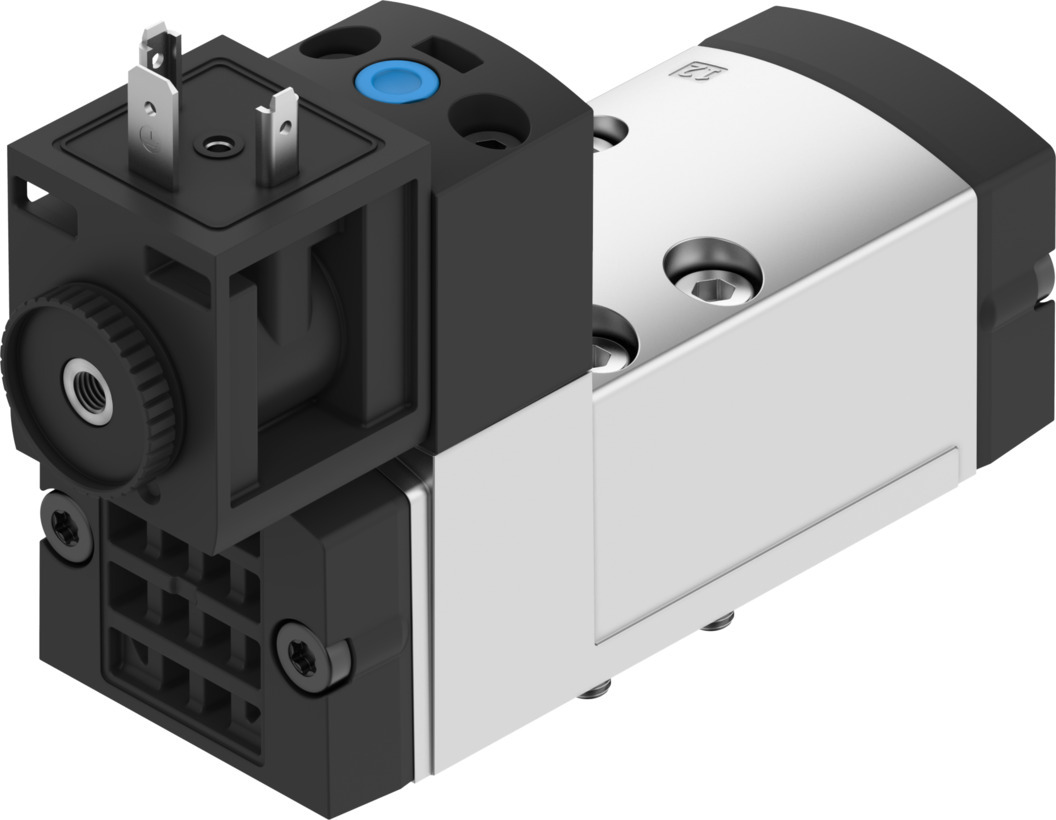

Электромагнитный клапан

Электромагнитный клапан

VSVA-B-M52-MH-D1-F8-1A1

8033734

Цена: по запросу

Электрическое соединение	Тип A ... Согласно EN 175301-803
Номинальный расход, стандартизированный в соответствии с ISO 8778	1800 л/мин
Рабочее напряжение	24 В постоянного тока
Пневматическое соединение, порт 1	Размер подосновы от 1 до ISO 5599-1
Функция клапана	5/2-позиционный, моностабильный

Загрузки

Загрузить технический паспорт

Температура окружающей среды	-10 °C ... 50 °C
Значение C	7,718 л/сбар
Данные о характеристиках катушки	24 В постоянного тока: 2,6 Вт
Соответствует стандарту	Стандарт ISO 5599-1
Строительная ширина	42 мм
Степень защиты	СТЕПЕНЬ защиты IP65 ... НОМЕР 4
Дизайн	Поршневой запорный клапан
Рабочий цикл	100%
Электрическое соединение	Тип A ... Согласно EN 175301-803
Функция выпуска отработанного воздуха	Через отдельную подоснову
Направление потока	Необратимый
Расход пневматически связанного клапана	1400 л/мин
Расход клапана	1700 л/мин
Расход клапана на отдельном основании	1400 л/мин
Размер сетки	43 мм
Соответствие требованиям ЛАБОРАТОРИЙ (PWI)	VDMA 24364-B1/B2-L
Ручное управление	Не фиксирующийся
Материал корпуса	Алюминий, отлитый под давлением
Винты из материала	Сталь
Уплотнения из материала	Нитрильный каучук
Максимальная частота переключения	1 Гц
Максимальный момент затяжки при монтаже клапана	1 Нм
Температура среды	-10 °C ... 50 °C
Монтажное положение	необязательный
Номинальный расход, стандартизированный в соответствии с ISO 8778	1800 л/мин
Номинальный размер	8 мм
Примечание по материалам	Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде	Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой).
Рабочая среда	Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление	0,3 МПа ... 1,6 МПа
Рабочее напряжение	24 В постоянного тока
Допустимые колебания напряжения	+/- 10 %
Пилотный воздушный порт 12	Размер подосновы от 1 до ISO 5599-1
Пилотный воздушный порт 14	Размер подосновы от 1 до ISO 5599-1
Контрольная подача воздуха	Внутренний
Интерфейс пилотного управления	В соответствии с ISO 15218
Пилотная среда	Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Контрольное давление	0,3 МПа ... 1 МПа
Пневматическое соединение, порт 1	Размер подосновы от 1 до ISO 5599-1
Пневматическое соединение, порт 2	Размер подосновы от 1 до ISO 5599-1
Пневматическое соединение, порт 3	Размер подосновы от 1 до ISO 5599-1
Пневматическое соединение, порт 4	Размер подосновы от 1 до ISO 5599-1
Пневматическое соединение, порт 5	Размер подосновы от 1 до ISO 5599-1
Вес продукта	433 г
Относительная влажность воздуха	0 - 90%
Принцип герметизации	Мягкий
Уровень звукового давления	85 дБ(А)
Пригодность для работы в вакууме	нет
Время выключения	52 мс
Время включения	21 мс
Символ	00991003
Тип приведения в действие	Электрический
Тип крепления	На подоснове
Тип пилотирования	Пилот приведен в действие
Тип сброса	Механическая пружина
Расход клапана, пневматически связанный, оптимизированный для потока	1600 л/мин
Функция клапана	5/2-позиционный, моностабильный
значение b	1.7
круг	Перекрытие
пневматический рабочий порт	Размер подосновы от 1 до ISO 5599-1
