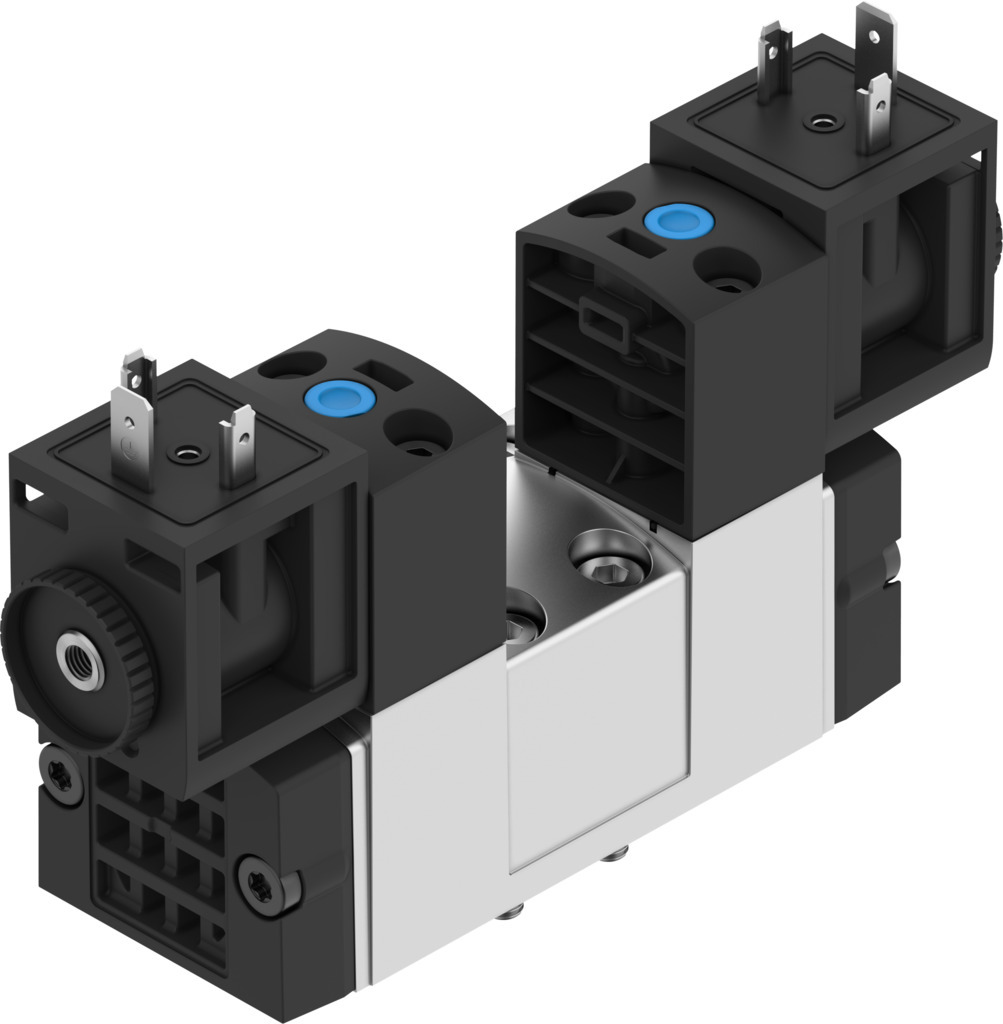

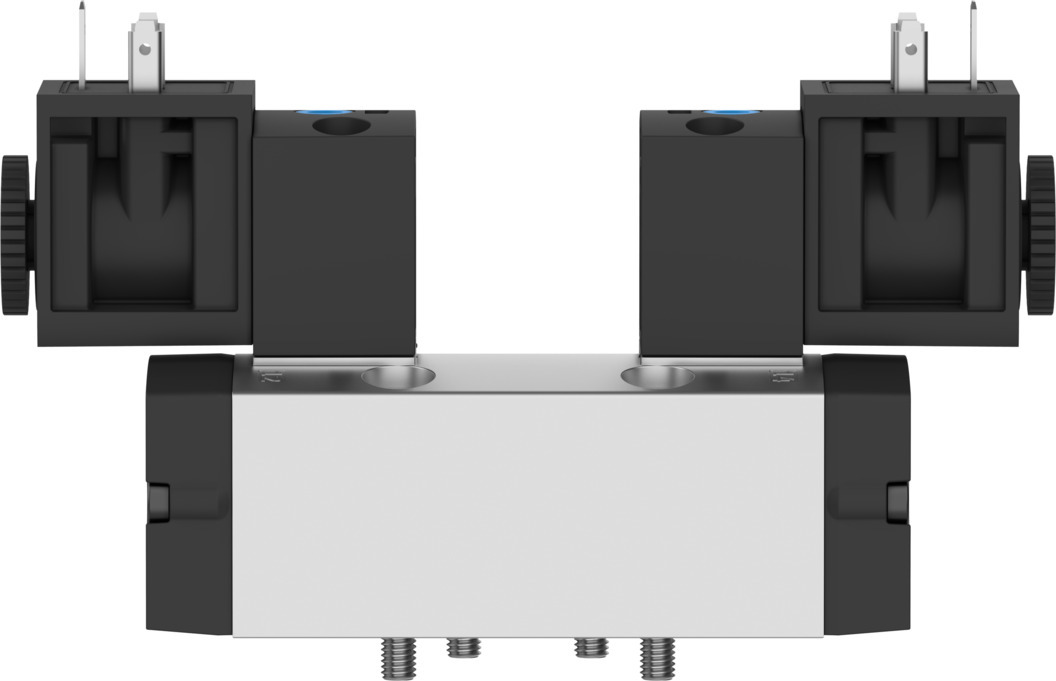

Электромагнитный клапан
VSVA-B-B52-H-D1-F8-1A1
8033731Цена: по запросу
| Электрическое соединение | Тип A ... Согласно EN 175301-803 |
| Номинальный расход, стандартизированный в соответствии с ISO 8778 | 1800 л/мин |
| Рабочее напряжение | 24 В постоянного тока |
| Пневматическое соединение, порт 1 | Размер подосновы от 1 до ISO 5599-1 |
| Функция клапана | 5/2 бистабильный |
1
Загрузки
| Температура окружающей среды | -10 °C ... 50 °C |
| Значение C | 7,697 л/сбар |
| Данные о характеристиках катушки | 24 В постоянного тока: 2,6 Вт |
| Соответствует стандарту | Стандарт ISO 5599-1 |
| Строительная ширина | 42 мм |
| Степень защиты | СТЕПЕНЬ защиты IP65 ... НОМЕР 4 |
| Дизайн | Поршневой запорный клапан |
| Рабочий цикл | 100% |
| Электрическое соединение | Тип A ... Согласно EN 175301-803 |
| Функция выпуска отработанного воздуха | Через отдельную подоснову |
| Направление потока | Необратимый |
| Расход пневматически связанного клапана | 1400 л/мин |
| Расход клапана | 1700 л/мин |
| Расход клапана на отдельном основании | 1400 л/мин |
| Размер сетки | 43 мм |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA 24364-B1/B2-L |
| Ручное управление | Не фиксирующийся |
| Материал корпуса | Алюминий, отлитый под давлением |
| Винты из материала | Сталь |
| Уплотнения из материала | Нитрильный каучук |
| Максимальная частота переключения | 5 Гц |
| Максимальный момент затяжки при монтаже клапана | 1 Нм |
| Температура среды | -10 °C ... 50 °C |
| Монтажное положение | необязательный |
| Номинальный расход, стандартизированный в соответствии с ISO 8778 | 1800 л/мин |
| Номинальный размер | 8 мм |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Рабочее давление | 0,3 МПа ... 1,6 МПа |
| Рабочее напряжение | 24 В постоянного тока |
| Допустимые колебания напряжения | +/- 10 % |
| Пилотный воздушный порт 12 | Размер подосновы от 1 до ISO 5599-1 |
| Пилотный воздушный порт 14 | Размер подосновы от 1 до ISO 5599-1 |
| Контрольная подача воздуха | Внутренний |
| Интерфейс пилотного управления | В соответствии с ISO 15218 |
| Пилотная среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Контрольное давление | 0,3 МПа ... 1 МПа |
| Пневматическое соединение, порт 1 | Размер подосновы от 1 до ISO 5599-1 |
| Пневматическое соединение, порт 2 | Размер подосновы от 1 до ISO 5599-1 |
| Пневматическое соединение, порт 3 | Размер подосновы от 1 до ISO 5599-1 |
| Пневматическое соединение, порт 4 | Размер подосновы от 1 до ISO 5599-1 |
| Пневматическое соединение, порт 5 | Размер подосновы от 1 до ISO 5599-1 |
| Вес продукта | 473 г |
| Относительная влажность воздуха | 0 - 90% |
| Принцип герметизации | Мягкий |
| Уровень звукового давления | 85 дБ(А) |
| Пригодность для работы в вакууме | нет |
| Изменение времени переключения на обратное | 16 мс |
| Символ | 00991005 |
| Тип приведения в действие | Электрический |
| Тип крепления | На подоснове |
| Тип пилотирования | Пилот приведен в действие |
| Расход клапана, пневматически связанный, оптимизированный для потока | 1600 л/мин |
| Функция клапана | 5/2 бистабильный |
| значение b | 1.6 |
| круг | Перекрытие |
| пневматический рабочий порт | Размер подосновы от 1 до ISO 5599-1 |
-
