Пневмоклапан
VSPA-B-T32U-M-D1
8033645Цена: по запросу
| Пневматическое соединение, порт 1 | Размер подосновы от 1 до ISO 5599-1 |
| Тип приведения в действие | Пневматический |
| Функция клапана | 2x3/2-ходовой, открытый, моностабильный |
1
| Значение C | 5511 л/сбар |
| Строительная ширина | 42 мм |
| Класс коррозионной стойкости CRC | 0 - Отсутствие коррозионного воздействия |
| Дизайн | Поршневой запорный клапан |
| Функция выпуска отработанного воздуха | Через отдельную подоснову |
| Направление потока | Необратимый |
| Расход клапана | 1300 л/мин |
| Расход клапана на отдельном основании | 1100 л/мин |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA 24364-B1/B2-L |
| Материал корпуса | Алюминий, отлитый под давлением |
| Винты из материала | Сталь... Оцинкованный |
| Уплотнения из материала | Нитрильный каучук |
| Максимальный момент затяжки при монтаже клапана | 1 Нм |
| Температура среды | -10 °C ... 60 °C |
| Монтажное положение | необязательный |
| Номинальный расход, стандартизированный в соответствии с ISO 8778 | 1400 л/мин |
| Номинальный размер | 8 мм |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Рабочее давление | -0,09 МПа ... 1 МПа |
| Пилотный воздушный порт 12 | Размер подосновы от 1 до ISO 5599-1 |
| Пилотный воздушный порт 14 | Размер подосновы от 1 до ISO 5599-1 |
| Контрольная подача воздуха | Внешний |
| Пилотная среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Контрольное давление | 0,3 МПа ... 1,6 МПа |
| Пневматическое соединение, порт 1 | Размер подосновы от 1 до ISO 5599-1 |
| Пневматическое соединение, порт 2 | Размер подосновы от 1 до ISO 5599-1 |
| Пневматическое соединение, порт 3 | Размер подосновы от 1 до ISO 5599-1 |
| Пневматическое соединение, порт 4 | Размер подосновы от 1 до ISO 5599-1 |
| Пневматическое соединение, порт 5 | Размер подосновы от 1 до ISO 5599-1 |
| Вес продукта | 360 г |
| Принцип герметизации | Мягкий |
| Ударопрочность | Ударные испытания со степенью тяжести 2 по FN 942017-5 и EN 60068-2-27 |
| Уровень звукового давления | 85 дБ(А) |
| Пригодность для работы в вакууме | да |

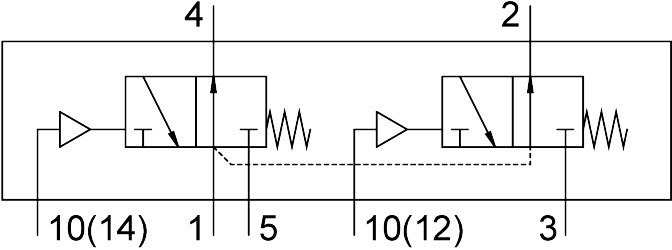

| Символ | 00995851 |
| Тип приведения в действие | Пневматический |
| Тип крепления | На подоснове |
| Тип пилотирования | Прямой |
| Тип сброса | Механическая пружина |
| Функция клапана | 2x3/2-ходовой, открытый, моностабильный |
| Виброустойчивость | Испытание при транспортировке с уровнем опасности 2 в соответствии с FN 942017-4 и EN 60068-2-6 |
| значение b | 0.21 |
| круг | Перекрытие |
| пневматический рабочий порт | Размер подосновы от 1 до ISO 5599-1 |
