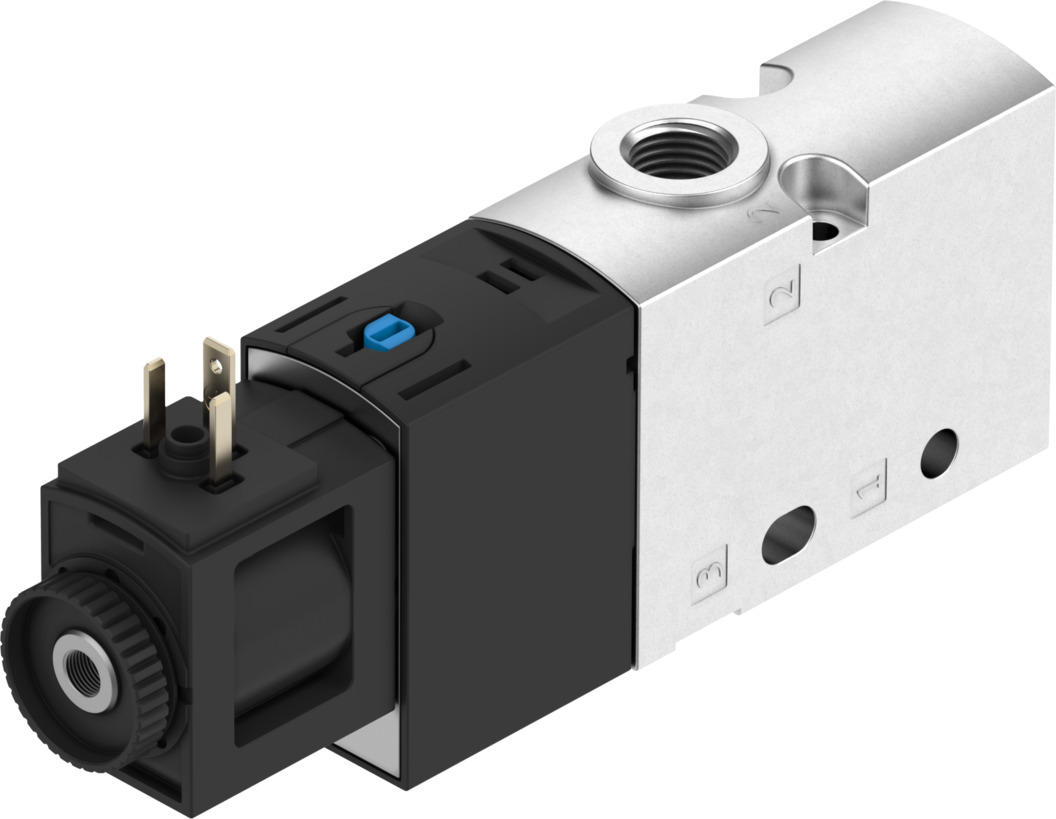

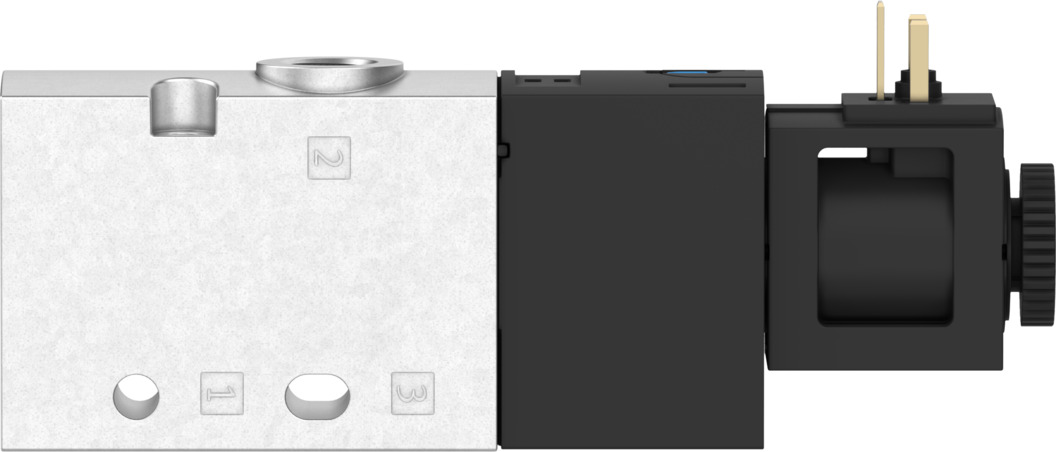

Электромагнитный клапан

VUVS-L20-M32U-MD-G18-F7-1C1

575276

Цена: 4 320 ₽

Пневматическое соединение, порт 1 G1/8
Стандартный номинальный расход (стандартизирован по DIN 1343) 700 л/мин
Тип приведения в действие Электрический
Функция клапана 3/2 открытый одиночный соленоид
1
Загрузки
Электромагнитный клапан
Электромагнитный клапан
Электромагнитный клапан
Электромагнитный клапан
Температура окружающей среды -10 °C ... 60 °C
Утверждение признанный в США (OL)
Соединение с дыхательным аппаратом Не проложенный по каналу
Значение C 2,9 л/сбар
Данные о характеристиках катушки 24 В постоянного тока: 2,6 Вт
Класс чистых помещений Класс 6 в соответствии с ISO 14644-1
Класс коррозионной стойкости CRC 2 - Умеренное коррозионное напряжение
Степень защиты IP65 ... Со штепсельной розеткой
Дизайн Поршневой запорный клапан
Рабочий цикл 100%
Электрическое соединение Тип C ... Согласно EN 175301-803
Функция выпуска отработанного воздуха С возможностью регулирования расхода
Направление потока Необратимый
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA 24364-B1/B2-L
Ручное управление Фиксирующий ... Не фиксирующий
Материал корпуса Литой под давлением алюминий ... Окрашенный
Скользящее устройство поршня из материала Кованый алюминиевый сплав
Винты из материала Оцинкованная сталь
Уплотнения из материала HNBR ... NBR
Максимальный отрицательный тестовый импульс с 1 сигналом 2700 мкс
Максимальный положительный тестовый импульс с сигналом 0 1900 мкс
Температура среды -10 °C ... 60 °C
Монтажное положение необязательный
Номинальный размер 5,7 мм
Примечание по материалам Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой).
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление 0,25 МПа ... 1 МПа
Рабочее напряжение 24 В постоянного тока
Допустимые колебания напряжения +/- 10 %
Контрольная подача воздуха Внутренний
Контрольное выпускное отверстие 82 М5
Пилотная среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Пневматическое соединение, порт 1 G1/8
Пневматическое соединение, порт 2 G1/8
Пневматическое соединение, порт 3 G1/8
Вес продукта 170 г
Принцип герметизации Мягкий
Ударопрочность Ударные испытания со степенью тяжести 2 по FN 942017-5 и EN 60068-2-27
Стандартный номинальный расход (стандартизирован по DIN 1343) 700 л/мин
Время выключения 28 мс
Время включения 15 мс

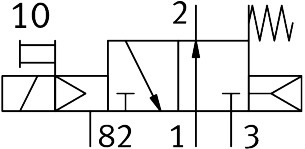

Символ 00991410
Тип приведения в действие Электрический
Тип крепления Либо: ... На направляющей коллектора
Тип пилотирования Пилот приведен в действие
Тип сброса Механическая пружина
Функция клапана 3/2 открытый одиночный соленоид
Размер клапана 21 мм
Виброустойчивость Испытание при транспортировке с уровнем опасности 2 в соответствии с FN 942017-4 и EN 60068-2-6
значение b 0.35
круг Перекрытие
пневматический рабочий порт G1/8
