Электромагнитный клапан

VUVG-S10-T32U-AZT-M5-1T1L

573387

Цена: по запросу

Стандартный номинальный расход (стандартизирован по DIN 1343) 150 л/мин
Тип приведения в действие Электрический
Функция клапана 2x3/2-ходовой, открытый, моностабильный
пневматический рабочий порт М5
1
Загрузки
Электромагнитный клапан
Электромагнитный клапан
Температура окружающей среды -5 °C ... 60 °C
Утверждение признанный в США (OL)
Данные о характеристиках катушки 22 В постоянного тока: 1,0 Вт
Класс коррозионной стойкости CRC 2 - Умеренное коррозионное напряжение
Степень защиты СТЕПЕНЬ защиты IP65 ... СТЕПЕНЬ защиты IP67
Дизайн Поршневой запорный клапан
Рабочий цикл 100%
Электрическое соединение Через подоснову
Функция выпуска отработанного воздуха С возможностью регулирования расхода
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA 24364-B1/B2-L
Ручное управление Фиксирующий ... Не фиксирующий
Материал корпуса Кованый алюминиевый сплав
Уплотнения из материала HNBR ... NBR
Максимальный отрицательный тестовый импульс с 1 сигналом 3000 мкс
Максимальный положительный тестовый импульс с сигналом 0 1600 мкс
Максимальная частота переключения 3 Гц
Температура среды -5 °C ... 60 °C
Монтажное положение необязательный
Примечание по материалам Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой).
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление 0,15 МПа ... 1 МПа
Рабочее напряжение 24 В постоянного тока
Допустимые колебания напряжения +/- 10 %
Контрольная подача воздуха Внешний
Пилотная среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Контрольное давление 0,15 МПа ... 0,8 МПа
Пневматическое соединение, порт 2 М5
Пневматическое соединение, порт 4 М5
Вес продукта 59 г
Принцип герметизации Мягкий
Ударопрочность Ударные испытания со степенью тяжести 2 по FN 942017-5 и EN 60068-2-27
Отображение состояния сигнала повел
Стандартный номинальный расход (стандартизирован по DIN 1343) 150 л/мин
Время выключения 20 мс
Время включения 8 мс

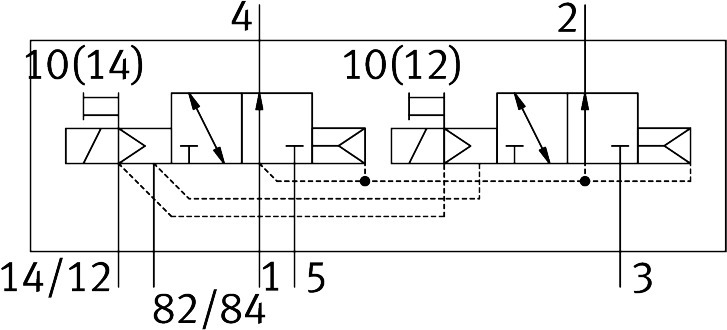

Символ 00992906
Тип приведения в действие Электрический
Тип крепления На направляющей коллектора
Тип пилотирования Пилот приведен в действие
Тип сброса Пневматическая пружина
Функция клапана 2x3/2-ходовой, открытый, моностабильный
Размер клапана 10 мм
Виброустойчивость Испытание при транспортировке с уровнем опасности 2 в соответствии с FN 942017-4 и EN 60068-2-6
круг Перекрытие
пневматический рабочий порт М5
