Электромагнитный клапан

VUVB-ST12-M52-MZD-QX-D-1T1

570909

Цена: 9 340 ₽

Пневматическое соединение, порт 1 Подосновы
Стандартный номинальный расход (стандартизирован по DIN 1343) 240 л/мин.. 400 л/мин
Тип приведения в действие Электрический
Функция клапана 5/2-позиционный, моностабильный
1
Загрузки
Электромагнитный клапан
Электромагнитный клапан
Температура окружающей среды -5 °C ... 60 °C
Вспомогательный пилотный воздушный порт 14 Подосновы
Данные о характеристиках катушки 24 В постоянного тока: 1,0 Вт
Класс коррозионной стойкости CRC 0 - Отсутствие коррозионного воздействия
Степень защиты Степень защиты IP65
Дизайн Тарельчатый клапан с пружинным возвратом
Рабочий цикл 100%
Электрическое соединение Через подоснову
Функция выпуска отработанного воздуха Без возможности регулирования расхода
Направление потока Необратимый
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA 24364-B1/B2-L
Ручное управление Фиксирующий ... Не фиксирующий
Материал корпуса Усиленный ПА
Скользящее устройство поршня из материала Кованый алюминиевый сплав
Уплотнения из материала NBR ... TPE-U (ПОЛИУРЕТАН)
Максимальный отрицательный тестовый импульс с 1 сигналом 300 мкс
Максимальный положительный тестовый импульс с сигналом 0 800 мкс
Температура среды -5 °C ... 60 °C
Монтажное положение необязательный
Номинальный размер 4 мм
Примечание по материалам Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой).
Примечание по рабочему давлению 0 - 0,8 МПа при подаче внешнего воздуха. подача наружного воздуха... 0 - 8 бар при подаче внешнего воздуха
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление 0,28 МПа ... 0,8 МПа
Допустимые колебания напряжения +/- 10 %
Контрольная подача воздуха Внешний
Контрольное давление 0,28 МПа ... 0,8 МПа
Пневматическое соединение, порт 1 Подосновы
Пневматическое соединение, порт 3 Подосновы
Пневматическое соединение, порт 5 Подосновы
Вес продукта 27,8 г
Принцип герметизации Мягкий
Ударопрочность Ударные испытания с уровнем тяжести от 1 до FN 942017-5 и EN 60068-2-27
Уровень звукового давления 85 дБ(А)
Стандартный номинальный расход (стандартизирован по DIN 1343) 240 л/мин.. 400 л/мин
Время выключения 14 мс
Время включения 6 мс

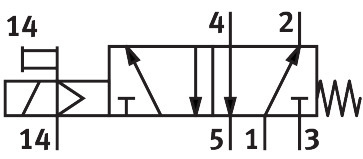

Символ 00991009
Тип приведения в действие Электрический
Тип крепления На подоснове
Тип пилотирования Пилот приведен в действие
Тип сброса Механическая пружина
Функция клапана 5/2-позиционный, моностабильный
Размер клапана 12 мм
Виброустойчивость Испытание при транспортировке с уровнем опасности от 1 до FN 942017-4 и EN 60068-2-6
пневматический рабочий порт QS-4 ... QS-6
