- Датчик давления
Датчик давления
SDE5-D10-O-Q6-N-M8
567473Цена: 9 250 ₽
| Электрическое соединение | 3-контактный разъем ... M8x1 |
| Конечное значение для диапазона измерения давления | 10 бар |
| Пневматическое соединение | QS-6 |
| Начальное значение для диапазона измерения давления | бар |
| Функция переключающего элемента | Отсутствие контакта |
1
Загрузки
| Температура окружающей среды | °C ... 50 °C |
| Утверждение | Торговая марка RCM ... признана в США (OL) |
| Знак CE (см. декларацию о соответствии) | В соответствии с Директивой ЕС по электромагнитной совместимости... В соответствии с Директивой ЕС RoHS |
| Класс чистых помещений | Класс 4 в соответствии с ISO 14644-1 |
| Класс коррозионной стойкости CRC | 2 - Умеренное коррозионное напряжение |
| Степень защиты | Степень защиты IP40 |
| Электрическое соединение | 3-контактный разъем ... M8x1 |
| Конечное значение для диапазона измерения давления | 10 бар |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA 24364-B1/B2-L |
| Материал корпуса | ПА... ПОМ |
| Максимальный выходной ток | 100 мА |
| Измеряемая переменная | Относительное давление |
| Способ измерения | Пьезорезистивный датчик давления |
| Температура среды | °C ... 50 °C |
| Монтажное положение | необязательный |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Диапазон рабочих напряжений постоянного тока | 15 В ... 30 В |
| Пневматическое соединение | QS-6 |
| Вес продукта | 19 г |
| Точность повторения в ± %FS | 0,3 %FS |
| Защита от обратной полярности | Для всех электрических соединений |
| Установка порогового значения диапазона | % ... 100 % |
| Номинальный ток короткого замыкания | да |
| Начальное значение для диапазона измерения давления | бар |
| Функция переключающего элемента | Отсутствие контакта |
| Функция переключения | Пороговое значение с фиксированным гистерезисом |

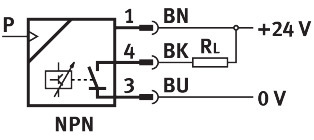

| Коммутационный выход | NPN |
| Индикация состояния переключения | Желтый светодиод |
| Символ | 00991160 |
| Температурный коэффициент в ± %FS/K | 0,05 %FS/K |
| Тип крепления | С аксессуарами |
| Маркировка UKCA (см. декларацию о соответствии) | В соответствии с британскими инструкциями по электромагнитной совместимости... В соответствии с британскими инструкциями RoHS |
-
