Датчик расхода

SFAB-1000U-HQ12-2SA-M12-EX2

565409

Цена: 58 650 ₽

Конечное значение кривой характеристики расхода 1000 л/мин
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:4:4] ... Азот
Рабочее давление МПа ... 1 МПа
Пневматическое соединение Для трубок диаметром 12 мм
1
Загрузки
Датчик расхода
Датчик расхода
Пыль категории ATEX II 3D
Газ категории ATEX II 3G
Точность измерения расхода ± (3% o.m.v. + 0,3% FS)
Температура окружающей среды °C ... 50 °C
Аналоговый выход 4-20 мА
Утверждение Торговая марка RCM ... указана в списке UL us (OL)
Знак CE (см. декларацию о соответствии) В соответствии с Директивой ЕС по электромагнитной совместимости... В соответствии с Директивой ЕС по взрывозащите (ATEX)
Орган, выдавший сертификат UL E322346
Класс коррозионной стойкости CRC 2 - Умеренное коррозионное напряжение
Степень защиты Степень защиты IP65
Тип дисплея Многоцветный ЖК-дисплей с подсветкой
Отображаемые единицы измерения l... л/мин
Электрическое подключение 1, совместимый тип монтажа Совместимость с поворотным винтовым замком

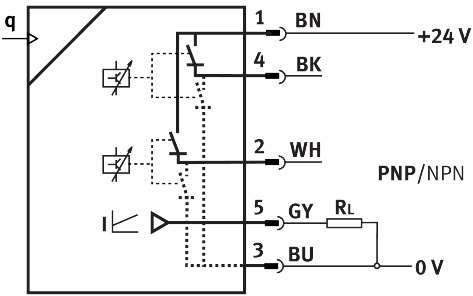

Электрическое соединение 1, схема подключения 00995383
Электрическое подключение 1, тип подключения Штекеры
Электрическое соединение 1, соединительная система M12x1, A-соответствует стандарту EN 61076-2-101
Электрическое подключение 1, количество соединений/жил 5
Электрическое подключение 1, тип монтажа Винтовой замок
Конечное значение диапазона измерения расхода 1000 л/мин
Взрывоопасная температура окружающей среды 0 °C <= Ta <= +50 °C
Тип защиты от взрыва и воспламенения пыли Ex tc IIIB T80°C X постоянный ток IP54
Тип защиты от взрывозащиты для газа Например, nA IIC T5 X Gc
Защита от взрыва Зона 2 (ATEX)... Зона 22 (ATEX)
Конечное значение кривой характеристики расхода 1000 л/мин
Начальное значение кривой характеристики расхода л/мин
Направление потока Однонаправленный ... P1 -> P2
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA 24364-B1/B2-L
Материал корпуса Усиленный ПА
Максимальный выходной ток сопротивления нагрузки 500 Ом
Максимальный выходной ток 100 мА
Измеряемая переменная Объем... Объемный расход
Способ измерения Теплопотери
Принцип измерения Тепловой
Температура среды °C ... 50 °C
Монтажное положение необязательный
Ток питания без нагрузки 120 мА
Номинальная температура 23 °C
Примечание по материалам Соответствует требованиям RoHS
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:4:4] ... Азот
Рабочее давление МПа ... 1 МПа
Диапазон рабочих напряжений постоянного тока 15 В ... 30 В
Конечное значение кривой выходной характеристики 20 мА
Начальное значение кривой выходной характеристики 4 мА
Защита от перегрузки Доступный
Пневматическое соединение Для трубок диаметром 12 мм
Падение давления 100 мбар
Диапазон влияния давления в ± %FS/бар 0,5 %FS/b.
Вес продукта 160 г
Защита от несанкционированного доступа ПИН-код
Класс защиты III
Смещение точности повторения в ± %FS 0,2 %FS
Диапазон точности повторения в ± %FS 0,8 %FS
Защита от обратной полярности Для всех электрических соединений
Параметры настройки Обучение ... С помощью дисплея и клавиш
Номинальный ток короткого замыкания да
Начальное значение для диапазона измерения расхода 10 л/мин
Функция переключающего элемента N/C или N/O контакт, переключаемый
Функция переключения Окно сравнения ... Устройство сравнения пороговых значений
Коммутационный выход 2 x PNP или 2 x NPN, переключаемые
Символ 00992243
Диапазон температурных коэффициентов в ± %FS/K Тип. 0,1%FS/K
Тип крепления Со сквозным отверстием... С двутавровой рейкой
Маркировка UKCA (см. декларацию о соответствии) В соответствии с британскими инструкциями по электромагнитной совместимости... В соответствии с британскими инструкциями RoHS
