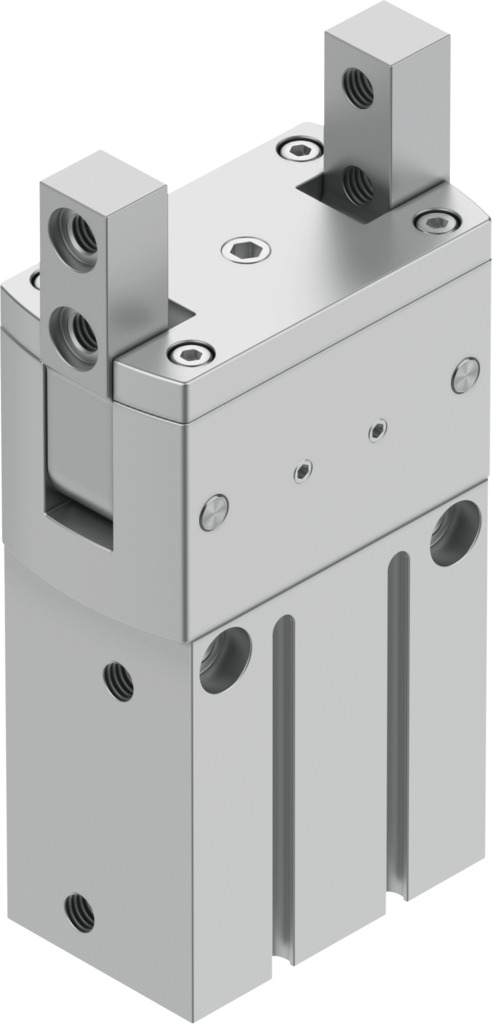

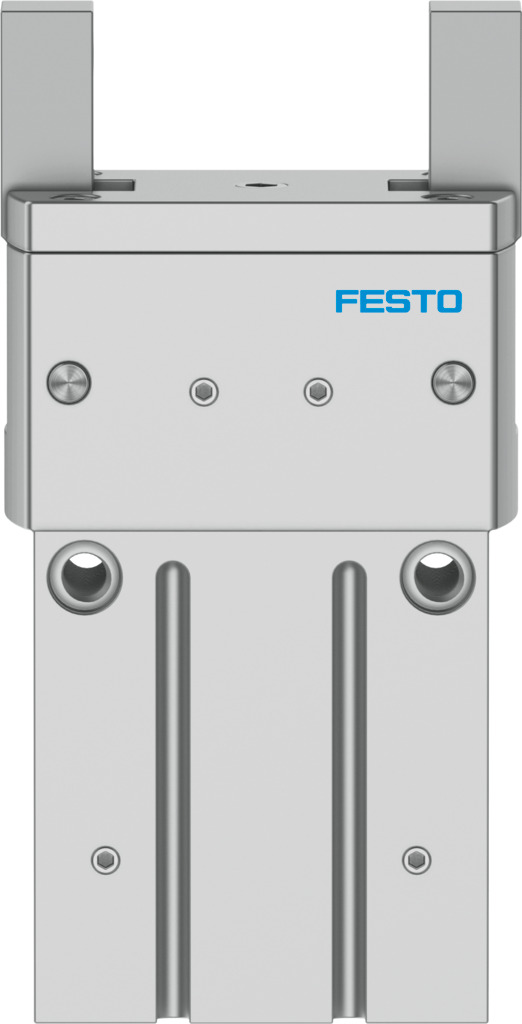

Радиальный захват

HGRT-20-A-G2

563907

Цена: 69 320 ₽

Максимальное усилие на зажимной губке Fz статическое 100 Н
Максимальный угол раскрытия 180 град
Определение местоположения С помощью бесконтактного переключателя... С помощью индуктивных датчиков
1
Загрузки
Радиальный захват
Радиальный захват
Радиальный захват
Радиальный захват
Температура окружающей среды 5 °C ... 60 °C
Класс коррозионной стойкости CRC 1 - Низкое коррозионное напряжение
Дизайн Принудительная последовательность движений, управляемая пилотом
Резервное усилие захвата Во время закрытия
Функция захвата Радиальный
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA 24364-B1/B2-L
Интервал смазывания направляющих компонентов 10 Мой SP
Момент инерции массы 0,81 кгсм2
Губки для захвата материала Закаленная сталь
Материал корпуса Гладкоанодированный кованый алюминиевый сплав
Максимальный угловой зазор между челюстями захвата ax, ay 0,1 град
Максимальное усилие на зажимной губке Fz статическое 100 Н
Максимальный угол раскрытия 180 град
Максимальная рабочая частота захвата 3 Гц
Максимальная точность замены 0,2 мм
Максимальный крутящий момент на захвате Мой статический 6,2 Нм
Максимальный крутящий момент на захвате, Mz статический 0,5 Нм
Минимальное время закрывания при давлении 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) 295 мс
Минимальное время открывания при давлении 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) 372 мс
Режим работы Двойного действия
Монтажное положение необязательный
Примечание по материалам Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой).
Количество захватных губок 2
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление 4 бар ... 8 бар
Пневматическое соединение М5
Определение местоположения С помощью бесконтактного переключателя... С помощью индуктивных датчиков
Вес продукта 320 г
Точность повторения, захват 0,02 мм
Вращательно симметричный 0,2 мм
Размер 20
Символ 00991895
Тип крепления С внутренней резьбой и центрирующей втулкой
