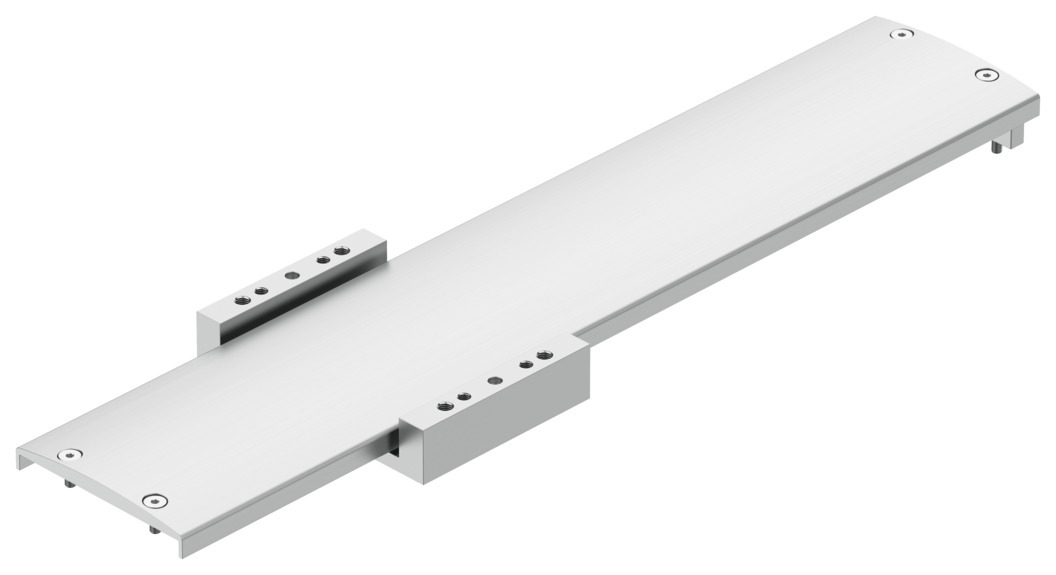

Электрический суппорт EGSK-46-200-10P

Электрический суппорт

EGSK-46-200-10P

562784

Цена: 177 510 ₽

Максимальное усилие подачи Fx	264 Н
Точность повторения	±0,01 мм
Размер	46
Рабочий ход	200 мм

Загрузки

2-й момент из области Iy	240000 мм⁴
2-й момент из области Из	1500000 мм⁴
Дополнительный вес на ход 10 мм	127 г
Температура окружающей среды	°C ... 40 °C
Базовый вес для хода 0 мм	5170 г
Класс коррозионной стойкости CRC	0 - Отсутствие коррозионного воздействия
Степень защиты	IP10
Дизайн	Электромеханическая линейная ось... С шарико-винтовым приводом
Шариковый винт с динамической базовой нагрузкой	3140 Н
Номинальная динамическая базовая нагрузка на неподвижный подшипник	6600 Н
Линейная направляющая с номинальной динамической нагрузкой	21747 N
Постоянная подача	10 мм/ед.
Момент трения, не зависящий от нагрузки	0,1 Нм
Руководство	Направляющая шарикоподшипника с рециркуляцией
Соответствие требованиям ЛАБОРАТОРИЙ (PWI)	VDMA24364 зона III
Массовый момент инерции, ДЖ на метр хода	0,39 кгсм2
Момент инерции массы JO	0,0847 кгсм2
Материальная крышка привода	Литой под давлением алюминий ... Покрытый
Торцевая крышка из материала	Литой под давлением алюминий ... Покрытый
Профиль материала	Покрытый... Высоколегированная сталь
Скольжение материала	Сталь
Материальный шпиндель	Сталь
Материал гайки шпинделя	Сталь
Максимальное ускорение	20 м/с2
Максимальный крутящий момент привода	0,42 Нм
Максимальное усилие подачи Fx	264 Н
Максимальное усилие Fy	4919 Н
Максимальное усилие Fz	4919 Н
Максимальный момент Mx	145 Нм
Максимальный момент Моего	48,7 Нм
Максимальный момент Mz	48,7 Нм
Максимальная скорость	0,52 м/с
Монтажное положение	необязательный
Движущаяся масса	910 г
Примечание по материалам	Соответствует требованиям RoHS
Вес продукта	7710 г
Контрольный срок службы	5000 км
Ссылка	Опорный переключатель
Точность повторения	±0,01 мм
Теоретический обратный зазор	20 мкм
Размер	46
Диаметр шпинделя	15 мм
Шаг шпинделя	10 мм/ед.
Тип шпинделя	Шариковый винтовой привод
Шариковый винт со статической базовой нагрузкой	6760 Н
Статическая базовая нагрузка на неподвижный подшипник	3240 Н
Линейная направляющая со статической базовой нагрузкой	45500 Н
Символ	00991211
Тип крепления	С помощью внутренней резьбы и штифта-дюбеля
Вес дополнительной направляющей	910 г
Вес ползуна	910 г
Рабочий ход	200 мм

Инструкции по эксплуатации
EGSP_EGSK-RU

Скачать документацию
