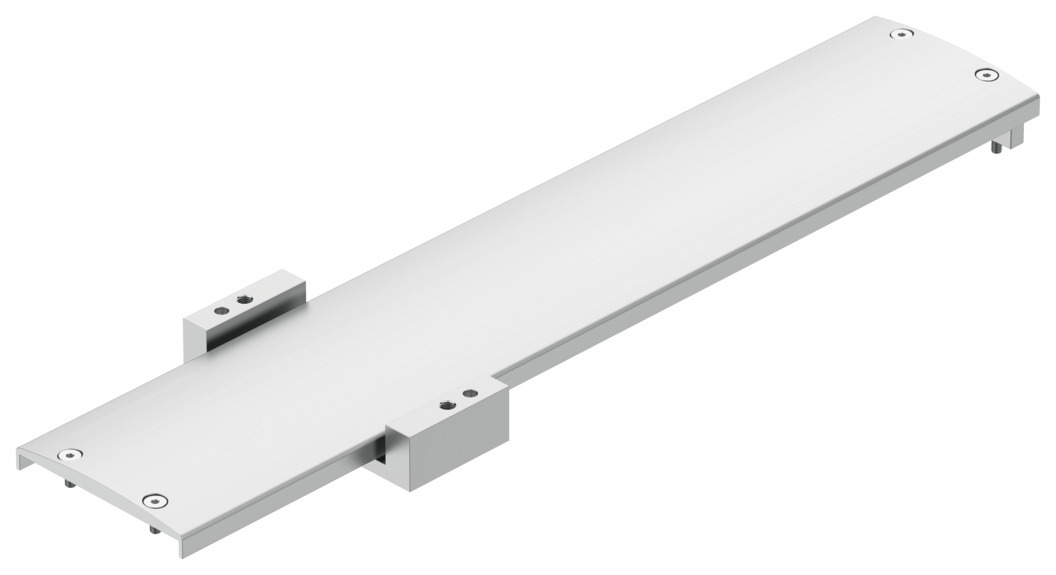

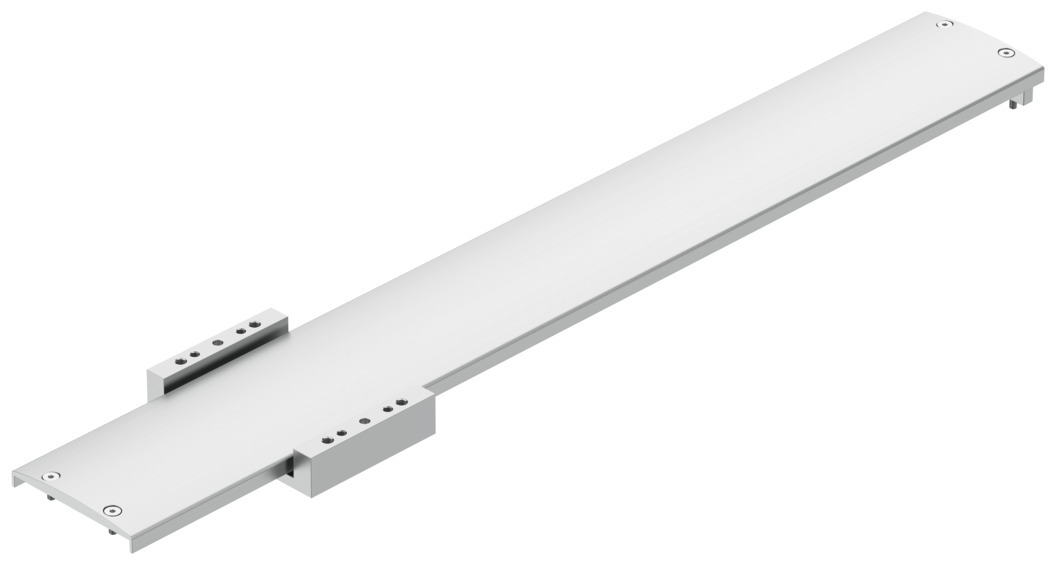

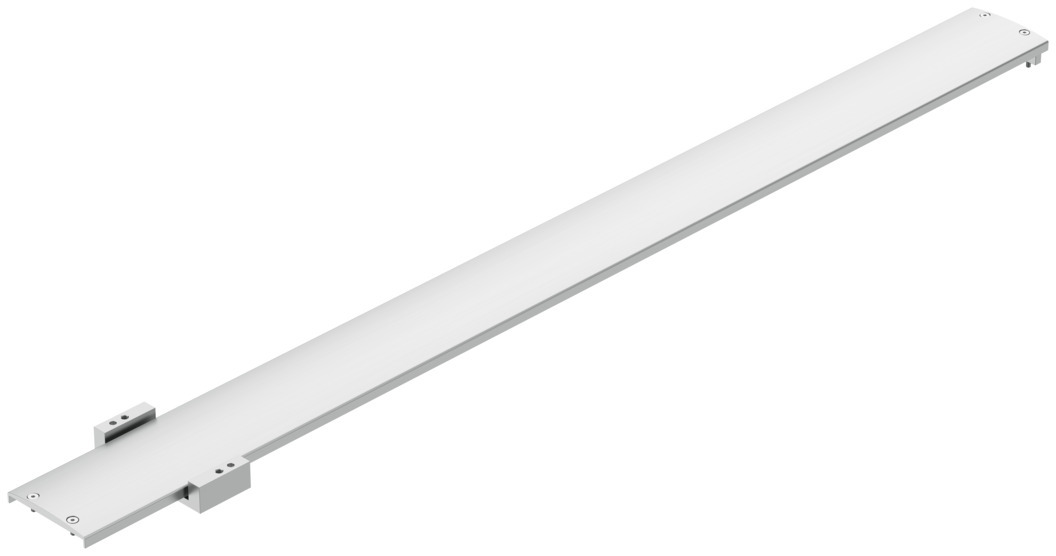

Электрический суппорт EGSK-46- -

Электрический суппорт

EGSK-46- -

562753

Цена: по запросу

Загрузки

2-й момент из области Iy	240000 мм⁴
2-й момент из области Из	1500000 мм⁴
Температура окружающей среды	°C ... 40 °C
Класс коррозионной стойкости CRC	0 - Отсутствие коррозионного воздействия
Степень защиты	IP10
Дизайн	Электромеханическая линейная ось... С шарико-винтовым приводом
Номинальная динамическая базовая нагрузка на неподвижный подшипник	6600 Н
Постоянная подача	10 мм/U ... 20 мм/U
Руководство	Направляющая шарикоподшипника с рециркуляцией
Соответствие требованиям ЛАБОРАТОРИЙ (PWI)	VDMA24364 зона III
Массовый момент инерции, ДЖ на метр хода	0,39 кгсм2
Материальная крышка привода	Литой под давлением алюминий ... Покрытый
Торцевая крышка из материала	Литой под давлением алюминий ... Покрытый
Профиль материала	Покрытый... Высоколегированная сталь
Скольжение материала	Сталь
Материальный шпиндель	Сталь
Материал гайки шпинделя	Сталь
Максимальное ускорение	20 м/с2
Максимальное усилие подачи Fx	192 Н ... 392 Н
Максимальная скорость	0,43 м/с ... 1,48 м/с
Монтажное положение	необязательный
Примечание по материалам	Соответствует требованиям RoHS
Ссылка	Опорный переключатель
Точность повторения	± 0,003 - ± 0,01 мм
Размер	46
Диаметр шпинделя	15 мм
Тип шпинделя	Шариковый винтовой привод
Статическая базовая нагрузка на неподвижный подшипник	3240 Н
Символ	00991211
Тип крепления	С помощью внутренней резьбы и штифта-дюбеля
Рабочий ход	200 мм ... 840 мм

Инструкции по эксплуатации
EGSP_EGSK-RU

Скачать документацию
