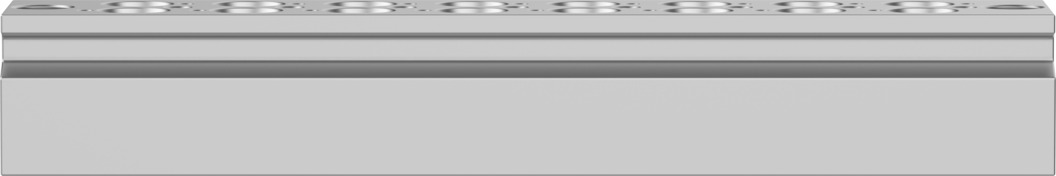

Блок коллектора
CPE18-3/2-PRS-3/8-8-NPT
550625Цена: по запросу
1
Загрузки
| Температура окружающей среды | -5 °C ... 50 °C |
| Давление разрыва | 5 МПа |
| Класс коррозионной стойкости CRC | 2 - Умеренное коррозионное напряжение |
| Размер сетки | 26 мм |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA 24364-B1/B2-L |
| Материал направляющей коллектора | Кованый алюминиевый сплав |
| Максимальное количество зон повышенного давления | 2 |
| Максимальное количество положений клапана | 8 |
| Максимальный момент затяжки при монтаже клапана | 2,034 Нм |
| Температура среды | -5 °C ... 50 °C |
| Способ монтажа клапана | Через внутреннюю резьбу |
| Монтажное положение | необязательный |
| Примечание по материалам | Соответствует требованиям RoHS |
| Рабочее давление | -0,09 МПа ... 1 МПа |
| Пневматическое соединение, порт 1 | 3/8 ДНЯО |
| Пневматическое соединение, порт 3 | 3/8 ДНЯО |
| Пневматическое соединение, порт 5 | 3/8 ДНЯО |
| Вес продукта | 742,203 г |
| Тип монтажа встроенного клапанного коллектора | Со сквозным отверстием |
-
10 -
-
10 -
-
-
Скачать документацию
Информация о продуктеУсловия использования электронной документации
-
Скачать документацию
Каталог
Условия эксплуатации и стандарты в пневматике
-
Скачать документацию
Каталог
Электромагнитный клапан VZWL-F
-
Скачать документацию
Брошюра
Краткое описание Азиатско-Тихоокеанской версии
-
Скачать документацию
Инструкции по сборке

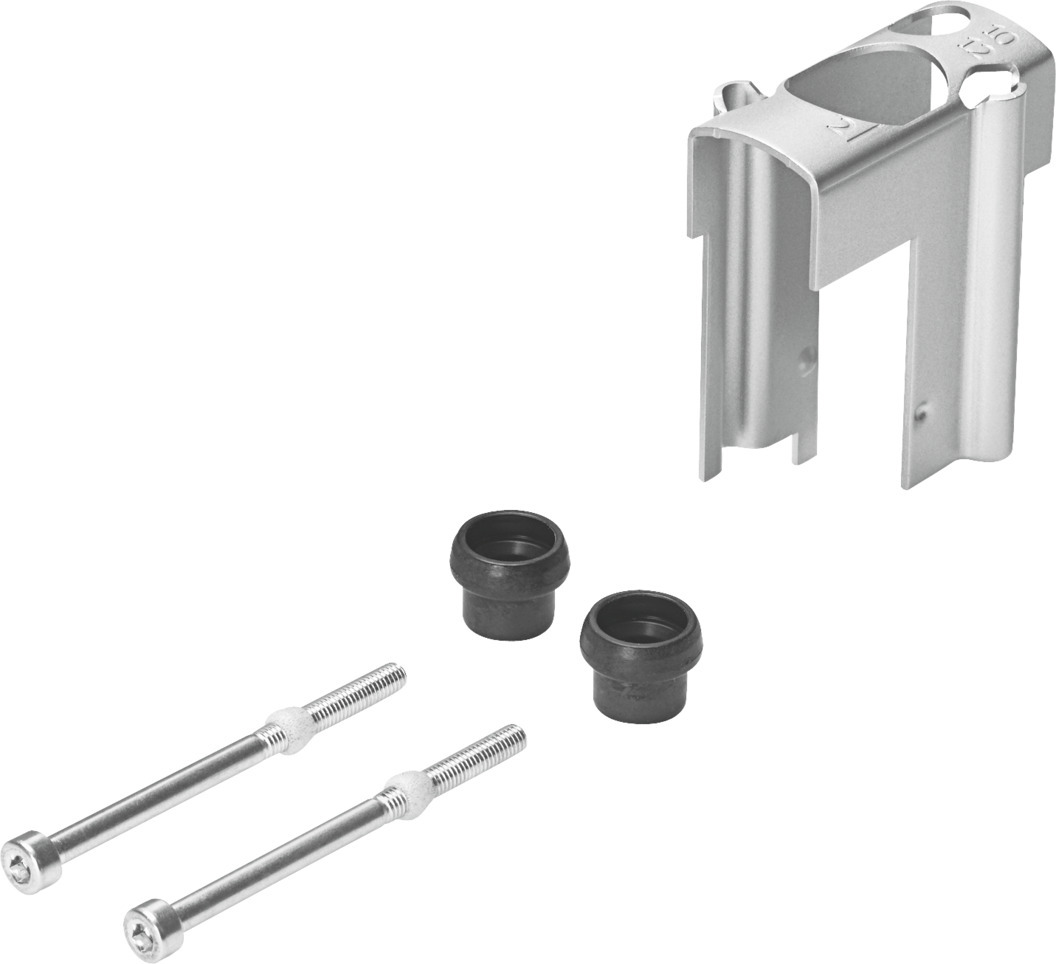

CPE..-3/2-PRS/RP3/H3-НАБОР
