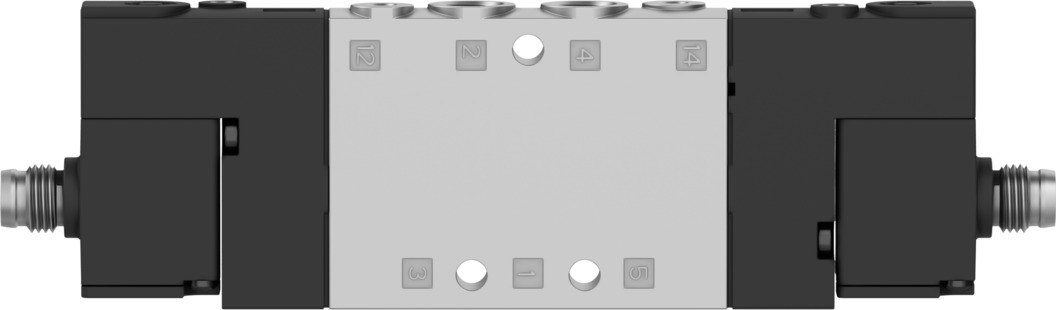

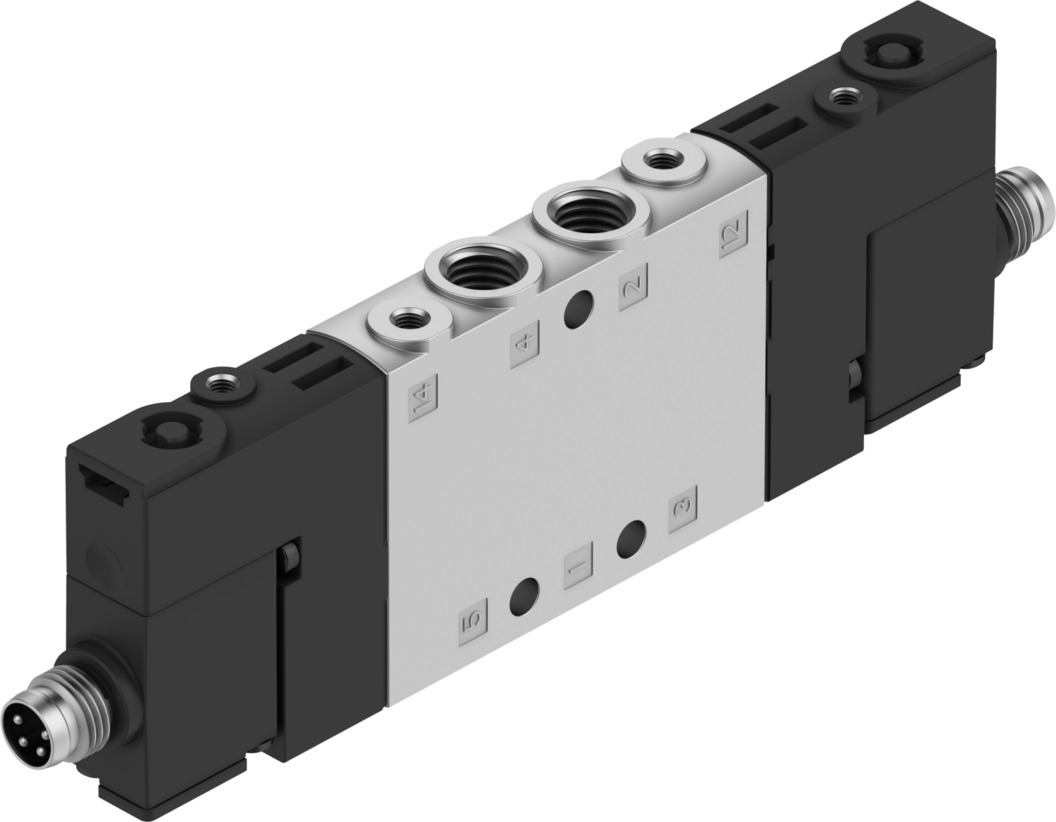

Электромагнитный клапан

CPE10-M1CH-5J-M7

550225

Цена: 17 980 ₽

Пневматическое соединение, порт 1 M7
Стандартный номинальный расход (стандартизирован по DIN 1343) 350 л/мин
Тип приведения в действие Электрический
Функция клапана 5/2 бистабильный
1
Загрузки
Электромагнитный клапан
Электромагнитный клапан
Электромагнитный клапан
Электромагнитный клапан
Температура окружающей среды -5 °C ... 50 °C
Утверждение признанный в США (OL)
Орган, выдавший сертификат DNV-TAA000032X ... UL MH19482
Данные о характеристиках катушки 24 В постоянного тока: 1,28 Вт
Строительная ширина 10 мм
Класс коррозионной стойкости CRC 2 - Умеренное коррозионное напряжение
Степень защиты СТЕПЕНЬ защиты IP65 ... СТЕПЕНЬ защиты IP67
Дизайн Поршневой запорный клапан
Рабочий цикл 100%
Электрическое соединение 4-контактный ... M8x1
Функция выпуска отработанного воздуха С возможностью регулирования расхода
Направление потока Необратимый
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA 24364-B1/B2-L
Ручное управление Фиксация с помощью дополнительного устройства... Не фиксируется
Морская классификация Смотрите сертификат
Материал корпуса Алюминий, отлитый под давлением
Уплотнения из материала Нитрильный каучук
Максимальный отрицательный тестовый импульс с 1 сигналом 900 мкс
Максимальный положительный тестовый импульс с сигналом 0 1200 мкс
Максимальный момент затяжки соединителя 0,4 Нм
Температура среды -5 °C ... 50 °C
Монтажное положение необязательный
Номинальный размер 4 мм
Примечание по материалам Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой).
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление 0,25 МПа ... 0,8 МПа
Рабочее напряжение 24 В постоянного тока
Допустимые колебания напряжения -15%/+10%
Пилотный воздушный порт 12 М3
Пилотный воздушный порт 14 М3
Контрольная подача воздуха Внутренний
Контрольное выпускное отверстие 82 М3
Контрольное выпускное отверстие 84 М3
Пневматическое соединение, порт 1 M7
Пневматическое соединение, порт 2 M7
Пневматическое соединение, порт 3 M7
Пневматическое соединение, порт 4 M7
Пневматическое соединение, порт 5 M7
Вес продукта 68 г
Принцип герметизации Мягкий
Ударопрочность Ударные испытания со степенью тяжести 2 по FN 942017-5 и EN 60068-2-27
Стандартный номинальный расход (стандартизирован по DIN 1343) 350 л/мин
Изменение времени переключения на обратное 8 мс
Символ 00991013
Тип приведения в действие Электрический
Тип крепления Со сквозным отверстием
Тип пилотирования Пилот приведен в действие
Функция клапана 5/2 бистабильный
Код положения клапана Держатель этикетки с надписью
Виброустойчивость Испытание при транспортировке с уровнем опасности 2 в соответствии с FN 942017-4 и EN 60068-2-6
круг Перекрытие
пневматический рабочий порт M7
