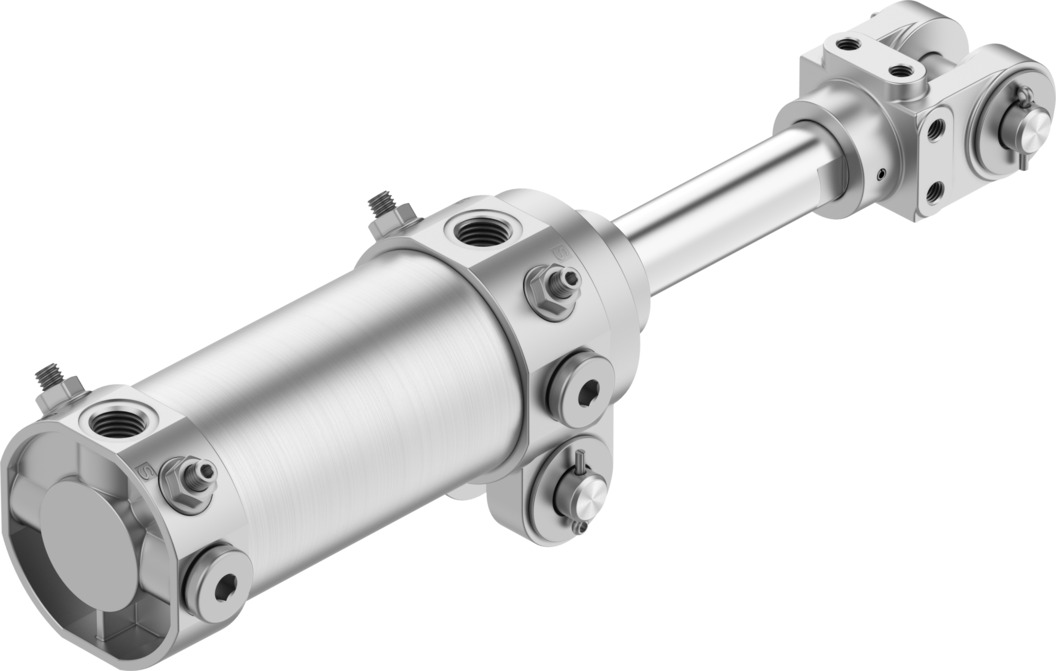

Шарнирный цилиндр
DWA-50-75-Y-A
549549Цена: 15 540 ₽
| Диаметр поршня | 50 мм |
| Пневматическое соединение | Rc1/4 |
| Инсульт | 75 мм |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), предварительный ход | 1178 Н |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), обратный ход | 990 Н |
1
Загрузки
| Дополнительная движущаяся масса на ход 10 мм | 25 г |
| Дополнительный вес на ход 10 мм | 37 г |
| Температура окружающей среды | -10 °C ... 60 °C |
| Базовый вес для хода 0 мм | 1338 г |
| Крепление на широкой штанге с помощью скобы/шарнира | 16 мм |
| Класс коррозионной стойкости CRC | 0 - Отсутствие коррозионного воздействия |
| Амортизирующий | Пневматическая амортизация, регулируемая с обоих концов |
| Длина амортизации | 20 мм |
| Дизайн | Поршень... Поршневой шток со штоковой скобой |
| Энергия удара в конечных положениях | 0,7 Дж |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA24364-B2-L |
| Материальное покрытие | Алюминий, отлитый под давлением... Анодированный |
| Материальный цилиндр-бочка | Кованый алюминиевый сплав ... Анодированный |
| Материал поршневого штока | Закаленная сталь ... Твердое хромированное покрытие |
| Скобы для материала стержня | Литая сталь... Закаленная сталь |
| Уплотнения из материала | Нитрильный каучук |
| Стеклоочиститель из материала | Бронза |
| Режим работы | Двойного действия |
| Монтажное положение | необязательный |
| Движущаяся масса с ходом 0 мм | 664 г |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Рабочее давление | 1 бар ... 10 бар |
| Диаметр поршня | 50 мм |
| Резьба штока поршня | М16х1,5 |
| Конец штока поршня | Наружная резьба со стержневым зажимом |
| Пневматическое соединение | Rc1/4 |
| Определение местоположения | С помощью бесконтактного переключателя |
| Регулирование скорости | Интегрированное управление потоком на обоих концах |
| Инсульт | 75 мм |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), предварительный ход | 1178 Н |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), обратный ход | 990 Н |
| Тип крепления | С помощью поворотного крепления на крышке подшипника... С аксессуарами |
| альтернативные соединения | Смотрите чертеж изделия |
-
