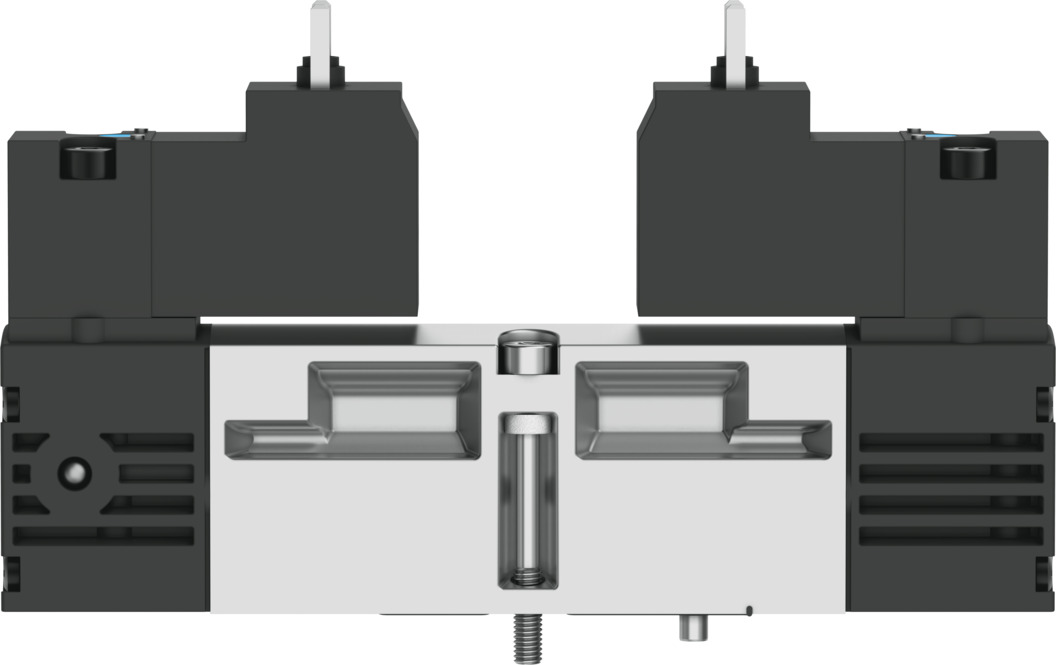

Электромагнитный клапан

VSVA-B-T32H-AH-A2-1C1

547067

Цена: 15 240 ₽

Пневматическое соединение, порт 1 Размер основания 18 мм в соответствии со стандартом ISO 15407-1
Стандартный номинальный расход (стандартизирован по DIN 1343) 400 л/мин
Тип приведения в действие Электрический
Функция клапана 2x3/2-позиционный, открытый/закрытый, моностабильный
1
Загрузки
Электромагнитный клапан
Электромагнитный клапан
Электромагнитный клапан
Температура окружающей среды -5 °C ... 50 °C
Утверждение признанный в США (OL)
Вспомогательный пилотный воздушный порт 12 Размер основания 18 мм в соответствии со стандартом ISO 15407-1
Вспомогательный пилотный воздушный порт 14 Размер основания 18 мм в соответствии со стандартом ISO 15407-1
Данные о характеристиках катушки 24 В постоянного тока: 1,8 Вт
Соответствует стандарту ISO 15407-1 ... VDMA 24563
Класс коррозионной стойкости CRC 0 - Отсутствие коррозионного воздействия
Степень защиты СТЕПЕНЬ защиты IP65 ... НОМЕР 4
Дизайн Поршневой запорный клапан
Рабочий цикл 100%
Электрическое соединение Тип C ... В соответствии с DIN EN 175301-803
Функция выпуска отработанного воздуха С возможностью регулирования расхода
Направление потока Необратимый
Расход пневматически связанного клапана 400 л/мин
Расход клапана 600 л/мин
Расход клапана на отдельном основании 450 л/мин
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA 24364-B1/B2-L
Ручное управление Не фиксирующийся
Материал корпуса Алюминий, отлитый под давлением
Винты из материала Сталь... Оцинкованный
Уплотнения из материала HNBR ... NBR
Максимальный отрицательный тестовый импульс с 1 сигналом 800 мкс
Максимальный положительный тестовый импульс с сигналом 0 1800 мкс
Максимальный момент затяжки при монтаже клапана 1 Нм
Температура среды -5 °C ... 50 °C
Монтажное положение необязательный
Номинальный размер 5 мм
Примечание по материалам Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой).
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление 0,2 МПа ... 1 МПа
Рабочее напряжение 24 В постоянного тока
Допустимые колебания напряжения -15%/+10%
Контрольная подача воздуха Внутренний
Интерфейс пилотного управления В соответствии с ISO 15218
Контрольный выпускной патрубок 82/84 Воздуховод ... Воздуховод не соответствует стандарту
Пилотная среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Контрольное давление 0,3 МПа ... 1 МПа
Пневматическое соединение, порт 1 Размер основания 18 мм в соответствии со стандартом ISO 15407-1
Пневматическое соединение, порт 2 Размер основания 18 мм в соответствии со стандартом ISO 15407-1
Пневматическое соединение, порт 3 Размер основания 18 мм в соответствии со стандартом ISO 15407-1
Пневматическое соединение, порт 4 Размер основания 18 мм в соответствии со стандартом ISO 15407-1
Пневматическое соединение, порт 5 Размер основания 18 мм в соответствии со стандартом ISO 15407-1
Вес продукта 174 г
Относительная влажность воздуха 0 - 90%
Принцип герметизации Мягкий
Ударопрочность Ударные испытания со степенью тяжести 2 по FN 942017-5 и EN 60068-2-27
Отображение состояния сигнала повел
Уровень звукового давления 85 дБ(А)
Стандартный номинальный расход (стандартизирован по DIN 1343) 400 л/мин
Время выключения 21 мс
Время включения 13 мс

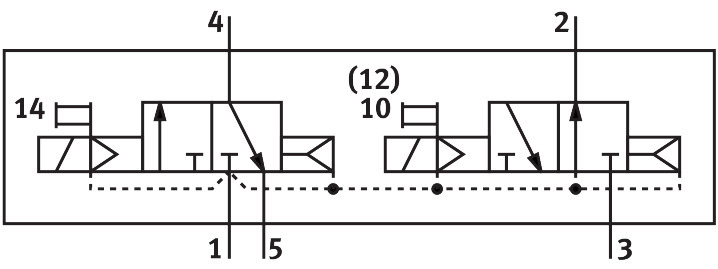

Символ 00992808
Тип приведения в действие Электрический
Тип крепления На подоснове
Тип пилотирования Пилот приведен в действие
Тип сброса Пневматическая пружина
Функция клапана 2x3/2-позиционный, открытый/закрытый, моностабильный
Размер клапана 18 мм
Виброустойчивость Испытание при транспортировке с уровнем опасности 2 в соответствии с FN 942017-4 и EN 60068-2-6
круг Перекрытие
пневматический рабочий порт Размер подосновы 18 мм в соответствии со стандартом ISO 15407-1... Размер подосновы 02 в соответствии с VDMA 24563
