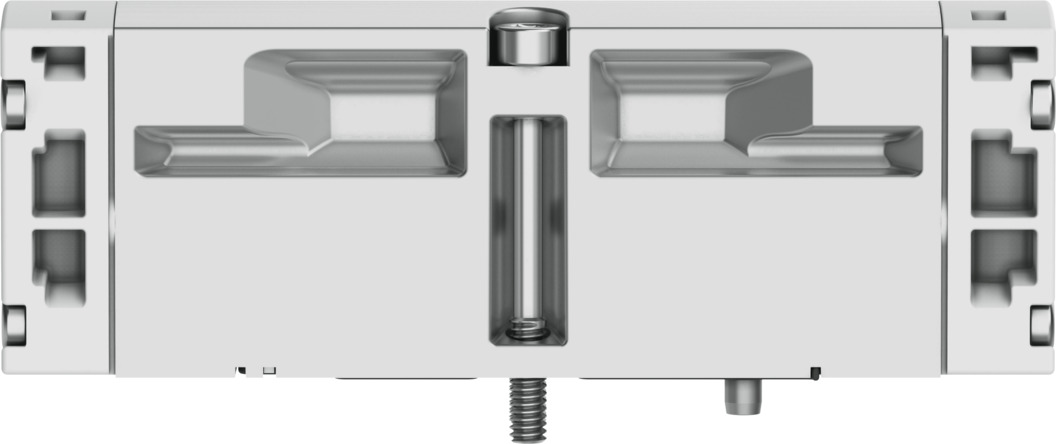

Пневмоклапан

VSPA-B-T32H-A2

546723

Цена: по запросу

Пневматическое соединение, порт 1 Размер основания 18 мм в соответствии со стандартом ISO 15407-1
Стандартный номинальный расход (стандартизирован по DIN 1343) 400 л/мин
Тип приведения в действие Пневматический
Функция клапана 2x3/2-позиционный, открытый/закрытый, моностабильный
1
Загрузки
Пневмоклапан
Пневмоклапан
Пневмоклапан
Пневмоклапан
Температура окружающей среды -10 °C ... 60 °C
Соответствует стандарту ISO 15407-1 ... VDMA 24563
Строительная ширина 18 мм
Класс коррозионной стойкости CRC 0 - Отсутствие коррозионного воздействия
Дизайн Поршневой запорный клапан
Функция выпуска отработанного воздуха С возможностью регулирования расхода
Защита от взрыва Зона 2 (ATEX)... Зона 22 (ATEX)
Направление потока Необратимый
Расход пневматически связанного клапана 400 л/мин
Расход клапана 600 л/мин
Расход клапана на отдельном основании 450 л/мин
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA 24364-B1/B2-L
Материал корпуса Алюминий, отлитый под давлением
Винты из материала Сталь... Оцинкованный
Уплотнения из материала Нитрильный каучук
Максимальный момент затяжки при монтаже клапана 0,9 Нм ... 1,1 Нм
Температура среды -10 °C ... 60 °C
Монтажное положение необязательный
Номинальный размер 5 мм
Примечание по материалам Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой).
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление 2 бар ... 10 бар
Пилотный воздушный порт 12 Размер основания 18 мм в соответствии со стандартом ISO 15407-1
Пилотный воздушный порт 14 Размер основания 18 мм в соответствии со стандартом ISO 15407-1
Пилотная среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Контрольное давление 2 бар ... 10 бар
Пневматическое соединение, порт 1 Размер основания 18 мм в соответствии со стандартом ISO 15407-1
Пневматическое соединение, порт 2 Размер основания 18 мм в соответствии со стандартом ISO 15407-1
Пневматическое соединение, порт 3 Размер основания 18 мм в соответствии со стандартом ISO 15407-1
Пневматическое соединение, порт 4 Размер основания 18 мм в соответствии со стандартом ISO 15407-1
Пневматическое соединение, порт 5 Размер основания 18 мм в соответствии со стандартом ISO 15407-1
Вес продукта 80 г
Относительная влажность воздуха 0 - 90%
Принцип герметизации Мягкий
Стандартный номинальный расход (стандартизирован по DIN 1343) 400 л/мин
Время выключения 15 мс
Время включения 10 мс

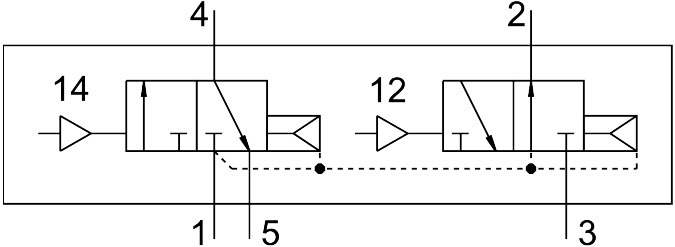

Символ 00991987
Тип приведения в действие Пневматический
Тип пилотирования Прямой
Тип сброса Пневматическая пружина
Функция клапана 2x3/2-позиционный, открытый/закрытый, моностабильный
круг Перекрытие
пневматический рабочий порт Размер подосновы 18 мм в соответствии со стандартом ISO 15407-1... Размер подосновы 02 в соответствии с VDMA 24563
