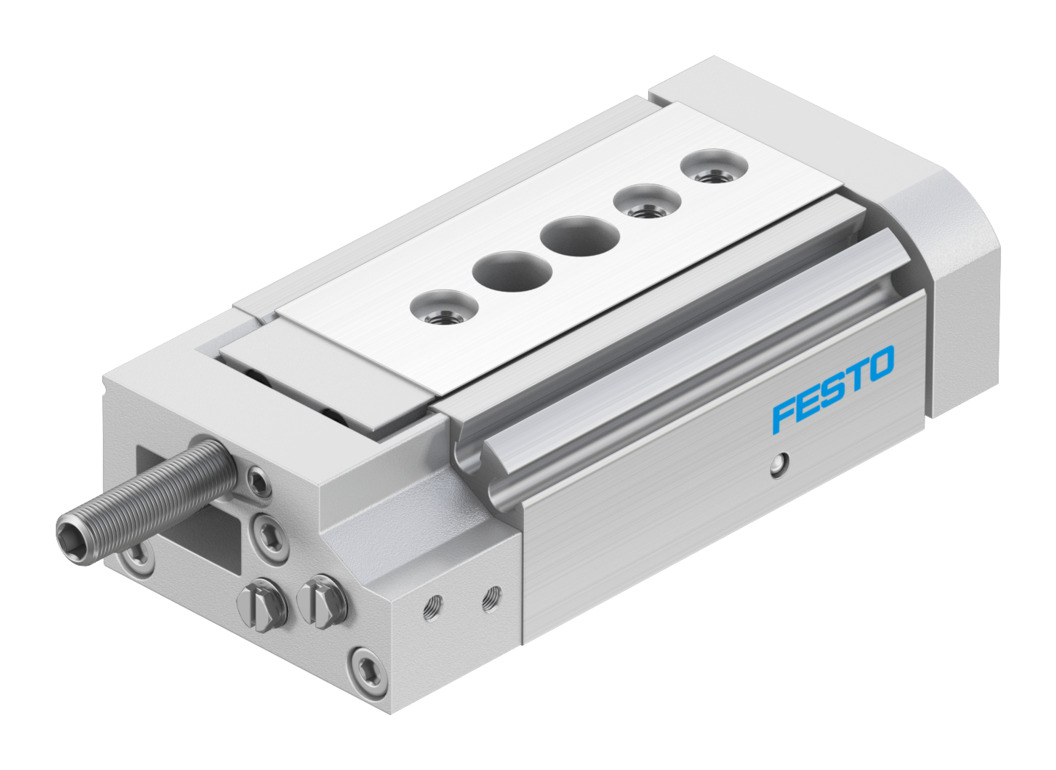

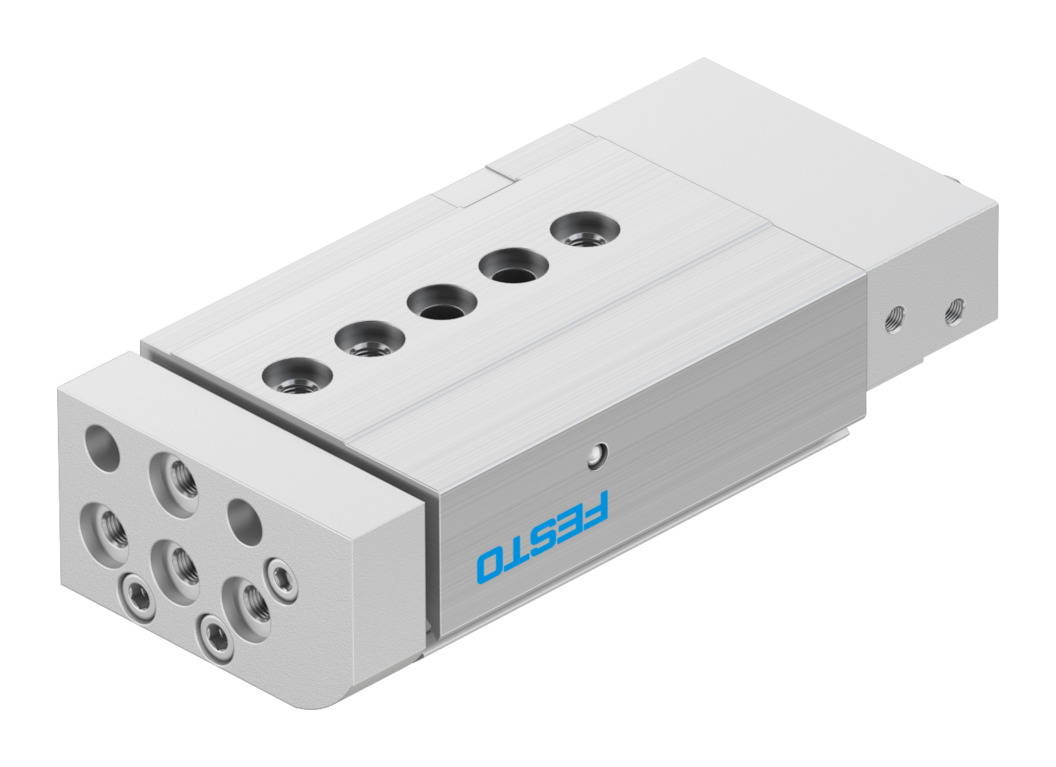

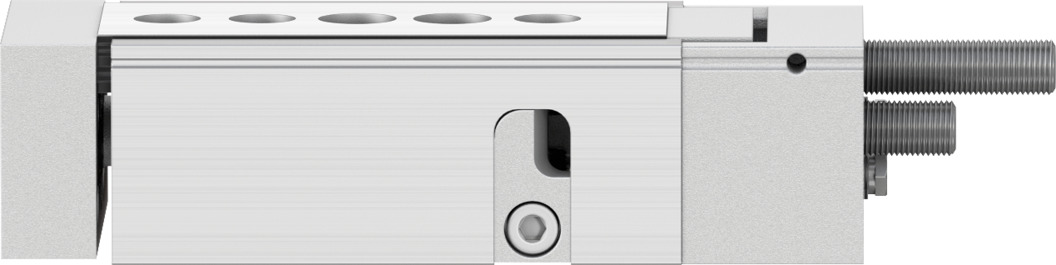

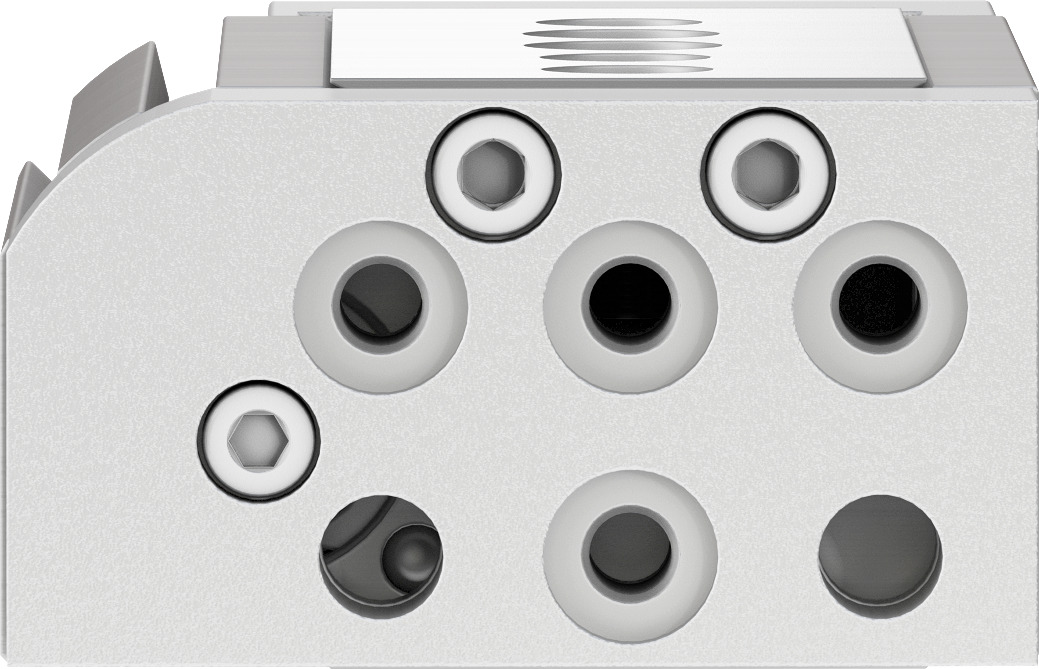

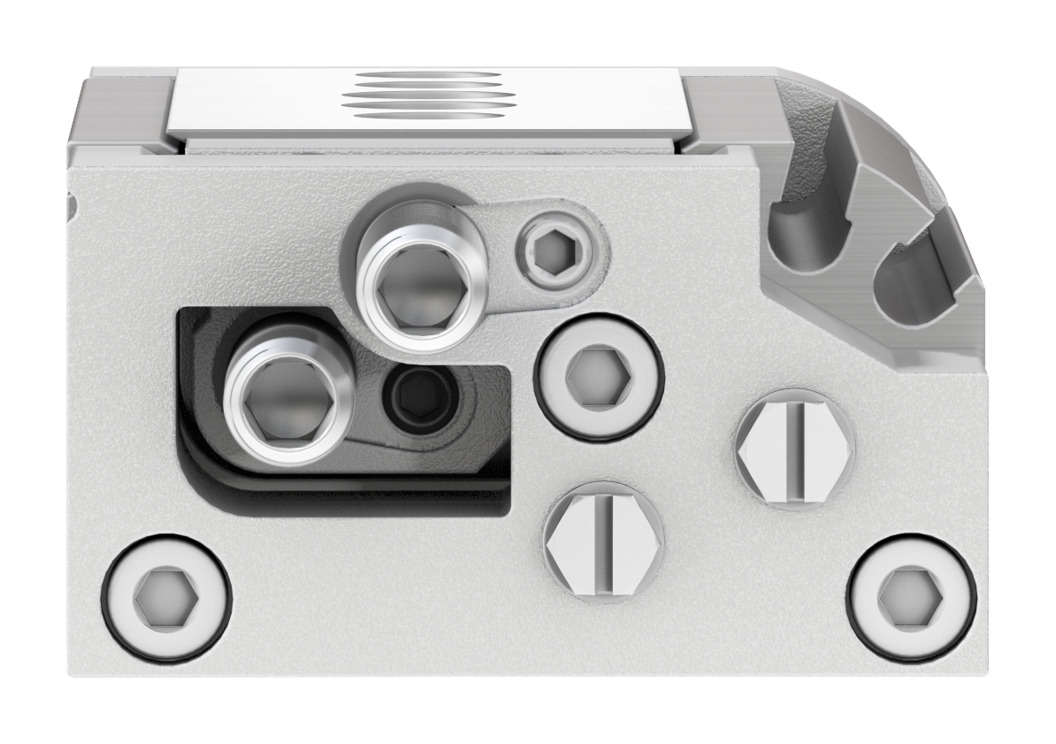

Мини-суппорт

DGSL-8-10-P1A

543932

Цена: по запросу

Амортизирующий Эластичные амортизирующие кольца/накладки на обоих концах с фиксированным упором
Диаметр поршня 10 мм
Определение местоположения С помощью бесконтактного переключателя
Инсульт 10 мм
Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), предварительный ход 47 Н
1
Загрузки
Мини-суппорт
Мини-суппорт
Мини-суппорт
Мини-суппорт
Мини-суппорт
Мини-суппорт
Мини-суппорт
Регулируемый диапазон конечных положений / длина спереди 19,5 мм
Регулируемый диапазон конечных положений / длина сзади 18,5 мм
Температура окружающей среды °C ... 60 °C
Класс чистых помещений Класс 7 в соответствии с ISO 14644-1
Класс коррозионной стойкости CRC 0 - Отсутствие коррозионного воздействия
Амортизирующий Эластичные амортизирующие кольца/накладки на обоих концах с фиксированным упором
Длина амортизации 3,1 мм
Дизайн Гнет... Поршень
Руководство Направляющая сепаратора шарикоподшипника
Энергия удара в конечных положениях 0,03 Дж
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA 24364-B1/B2-L
Материальное покрытие Кованый алюминиевый сплав
Материал корпуса Кованый алюминиевый сплав
Материал поршневого штока Высоколегированная нержавеющая сталь
Уплотнения из материала НБР
Максимальное усилие Fy 657 Н
Максимальное усилие Fz 657 Н
Максимальный момент Mx 7 Нм
Максимальный момент Моего 5,5 Нм
Максимальный момент Mz 5,5 Нм
Максимальная скорость 0,8 м/с
Режим работы Двойного действия
Монтажное положение необязательный
Движущаяся масса 101 г
Примечание по материалам Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой).
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Режим работы приводного устройства Гнет
Рабочее давление 0,15 МПа ... 0,8 МПа
Диаметр поршня 10 мм
Пневматическое соединение М3
Определение местоположения С помощью бесконтактного переключателя
Вес продукта 245 г
Точность повторения ±0,01 мм
Инсульт 10 мм
Символ 00991263
Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), предварительный ход 47 Н
Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), обратный ход 40 Н
Тип крепления Со сквозным отверстием
альтернативные соединения Смотрите чертеж изделия
