Электромагнитный клапан

JMFH-5-1/8-S-EX

535915

Цена: 23 930 ₽

1
Загрузки
Электромагнитный клапан
Электромагнитный клапан
Пыль категории ATEX II 2D
Газ категории ATEX II 2G
Температура окружающей среды -5 °C ... 40 °C
Соединение с дыхательным аппаратом М5
Знак CE (см. декларацию о соответствии) В соответствии с Директивой ЕС по взрывозащите (ATEX)
Данные о характеристиках катушки Смотрите электромагнитную катушку, которая заказывается отдельно
Строительная ширина 26 мм
Класс коррозионной стойкости CRC 1 - Низкое коррозионное напряжение
Степень защиты Степень защиты IP65
Дизайн Тарельчатое сиденье
Электрическое соединение Через катушку F, заказываемую отдельно
Функция выпуска отработанного воздуха С возможностью регулирования расхода
Взрывоопасная температура окружающей среды -5 °C <= Ta <= +40 °C
Тип защиты от взрыва и воспламенения пыли Относительная температура окружающей среды T130°C, Дб
Тип защиты от взрывозащиты для газа Ex h IIC T4 Гб
Защита от взрыва Зона 1 (ATEX) ... Зона 1 (UKEX)
Сертификация взрывозащиты за пределами ЕС База данных EPL (ГБ) ... База данных EPL (ГБ)
Направление потока Необратимый
Размер сетки 27 мм
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA 24364-B1/B2-L
Ручное управление Фиксирующий
Материал корпуса Алюминий, отлитый под давлением
Уплотнения из материала NBR ... TPE-U (ПОЛИУРЕТАН)
Максимальный отрицательный тестовый импульс с 1 сигналом 3700 мкс
Максимальный положительный тестовый импульс с сигналом 0 2200 мкс
Максимальная частота переключения 25 Гц
Температура среды -5 °C ... 40 °C
Монтажное положение необязательный
Номинальный размер 5 мм
Примечание по материалам Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой).
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление МПа ... 1 МПа
Рабочее напряжение Через электромагнитную катушку, заказывается отдельно
Пилотный воздушный порт 12 М5
Пилотный воздушный порт 14 М5
Контрольная подача воздуха Внешний
Контрольное выпускное отверстие 82 М5
Контрольное выпускное отверстие 84 М5
Пилотная среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Контрольное давление 0,12 МПа ... 0,8 МПа
Пневматическое соединение, порт 1 G1/8
Пневматическое соединение, порт 2 G1/8
Пневматическое соединение, порт 3 G1/8
Пневматическое соединение, порт 4 G1/8
Пневматическое соединение, порт 5 G1/8
Вес продукта 260 г
Принцип герметизации Мягкий
Стандартный номинальный расход (стандартизирован по DIN 1343) 600 л/мин
Температура хранения -20 °C ... 60 °C
Изменение времени переключения на обратное 10 мс

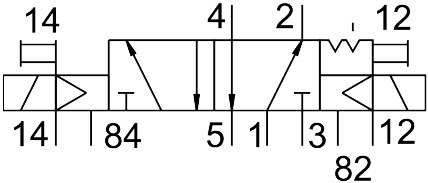

Символ 00995755
Тип приведения в действие Электрический
Тип крепления Либо: ... На направляющей
Тип пилотирования Пилот приведен в действие
Маркировка UKCA (см. декларацию о соответствии) В соответствии с инструкциями EX по Великобритании
Функция клапана 5/2 бистабильный
круг Подкладка
пневматический рабочий порт G1/8
