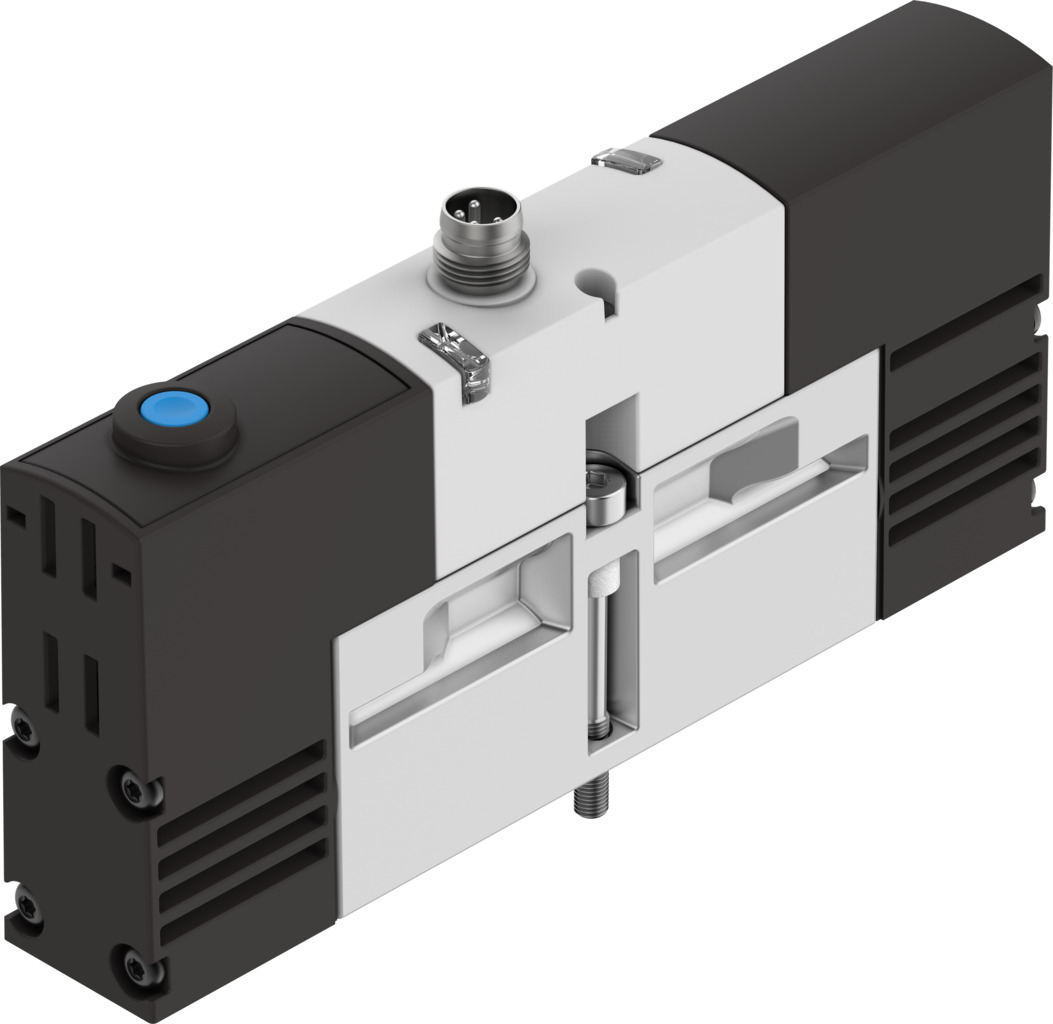

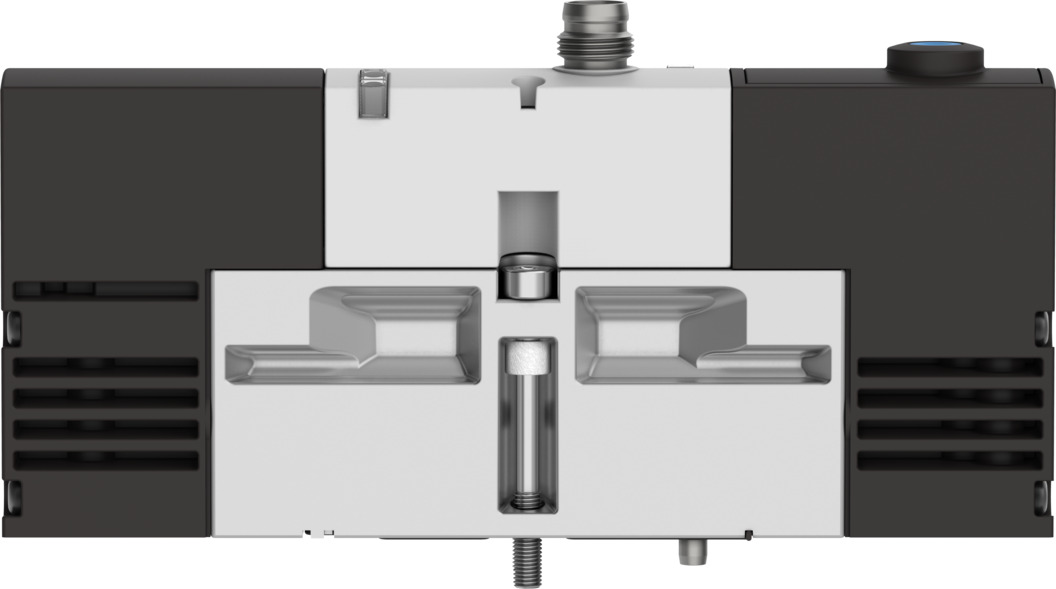

Электромагнитный клапан

VSVA-B-M52-MH-A2-1R2L

534775

Цена: 12 580 ₽

Стандартный номинальный расход (стандартизирован по DIN 1343) 550 л/мин
Тип приведения в действие Электрический
Функция клапана 5/2-позиционный, моностабильный
пневматический рабочий порт Размер подосновы 18 мм в соответствии со стандартом ISO 15407-1... Размер подосновы 02 в соответствии с VDMA 24563
1
Загрузки
Электромагнитный клапан
Электромагнитный клапан
Электромагнитный клапан
Электромагнитный клапан
Дополнительные функции Уменьшение тока удержания... Предохранительное отключение
Температура окружающей среды -5 °C ... 50 °C
Утверждение C-Отметьте ... c UL us - Распознанный (OL)
Знак CE (см. декларацию о соответствии) В соответствии с Директивой ЕС по электромагнитной совместимости
Данные о характеристиках катушки 24 В постоянного тока: слаботочная фаза 1,0 Вт, сильноточная фаза 2,4 Вт
Соответствует стандарту ISO 15407-1 ... VDMA 24563
Строительная ширина 18 мм
Класс коррозионной стойкости CRC 2 - Умеренное коррозионное напряжение
Степень защиты Степень защиты IP65
Дизайн Поршневой запорный клапан
Рабочий цикл 100%
Электрическое соединение 4-контактный ... M8x1
Функция выпуска отработанного воздуха С возможностью регулирования расхода
Направление потока Необратимый
Расход пневматически связанного клапана 550 л/мин
Расход клапана 750 л/мин
Расход клапана на отдельном основании 550 л/мин
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA 24364-B1/B2-L
Ручное управление Не фиксирующийся
Максимальный отрицательный тестовый импульс с 1 сигналом 500 мкс
Максимальный положительный тестовый импульс с сигналом 0 500 мкс
Максимальный момент затяжки при монтаже клапана 0,9 Нм ... 1,1 Нм
Температура среды -5 °C ... 50 °C
Монтажное положение необязательный
Номинальный размер 5 мм
Примечание по материалам Соответствует требованиям RoHS
Примечание по эксплуатационной и пилотной среде Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой).
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:4:4]
Рабочее давление 0,3 МПа ... 0,8 МПа
Рабочее напряжение 24 В постоянного тока
Диапазон рабочих напряжений постоянного тока 21,6 В ... 26,4 В
Контрольная подача воздуха Внутренний
Вес продукта 140 г
Защита от прямого и непрямого контакта ТАЗ
Относительная влажность воздуха 0 - 90%
Защита от обратной полярности Для всех электрических соединений
Принцип герметизации Мягкий
Ударопрочность Ударные испытания со степенью тяжести 2 по FN 942017-5 и EN 60068-2-27
Отображение состояния сигнала повел
Стандартный номинальный расход (стандартизирован по DIN 1343) 550 л/мин
Время выключения 34 мс
Время включения 12 мс
Символ 00991003
Тип приведения в действие Электрический
Тип крепления На подоснове
Тип пилотирования Пилот приведен в действие
Тип сброса Механическая пружина
Маркировка UKCA (см. декларацию о соответствии) В соответствии с британскими инструкциями по электромагнитной совместимости... В соответствии с британскими инструкциями RoHS
Функция клапана 5/2-позиционный, моностабильный
Виброустойчивость Испытание при транспортировке с уровнем опасности 2 в соответствии с FN 942017-4 и EN 60068-2-6
круг Перекрытие
пневматический рабочий порт Размер подосновы 18 мм в соответствии со стандартом ISO 15407-1... Размер подосновы 02 в соответствии с VDMA 24563
