Погрузочно-разгрузочный модуль

HSP-16-AS-SD

533614

Цена: 340 390 ₽

Точность повторения ±0,01 мм
Размер 16
Y-образный ход 90 мм... 110 мм
Z-образный ход 35 мм... 50 мм
1
Загрузки
Погрузочно-разгрузочный модуль
Температура окружающей среды °C ... 60 °C
Амортизирующий Амортизатор на обоих концах... Плавная характеристическая кривая
Дизайн Приводной вал ... Поперечная направляющая
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364-B2-L
Материальная опорная плита Кованый алюминиевый сплав
Поперечная направляющая из материала Закаленная сталь
Боковые компоненты из материала Кованый алюминиевый сплав
Максимальное осевое усилие на приводном валу 30 Н
Максимальный крутящий момент на приводном валу 2,5 Нм
Максимальная эффективная нагрузка 1 кг
Максимальное радиальное усилие на приводном валу 75 Н
Макс. крутящий момент Mx динамический 2,4 Нм
Максимальный крутящий момент, Мх статический 10 Нм
Максимальный крутящий момент My dynamic 2,4 Нм
Максимальный крутящий момент Моего статического 10 Нм
Максимальный динамический крутящий момент Mz 2,4 Нм
Максимальный крутящий момент, Мз статический 10 Нм
Минимальное время цикла 0,8 с
Монтаж переднего блока Со сквозным отверстием
Монтажное положение Направляющий брус ... Вертикальный
Примечание по эксплуатационной и пилотной среде Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой).
Рабочая среда Сжатый воздух до ISO 8573-1:2010 [7:-:-]
Определение местоположения С помощью бесконтактного переключателя
Вес продукта 4300 г
Защита от крутящего момента/направляющей Поперечная направляющая
Точность повторения ±0,01 мм
Размер 16
Теоретическое усилие составляет 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм) 50 Н

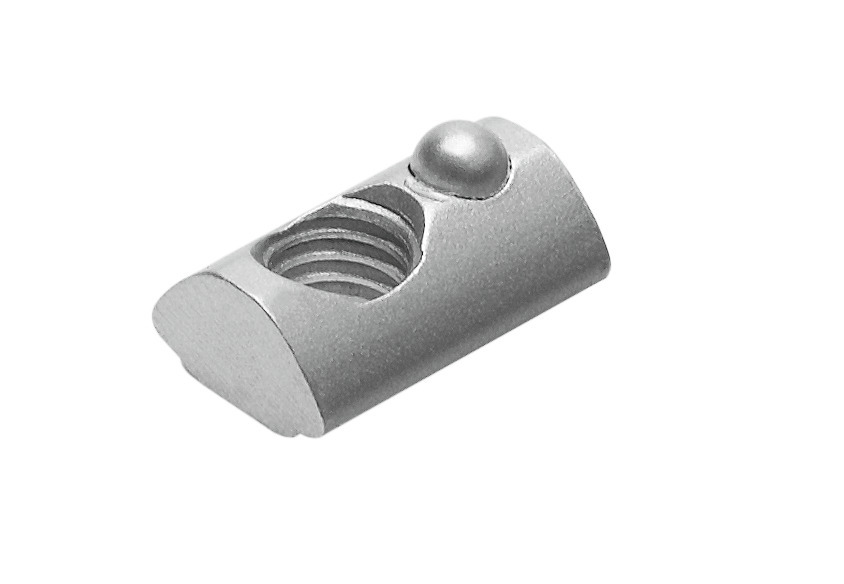

Тип крепления Со сквозным отверстием... С помощью пазовых гаек
Y-образный ход 90 мм... 110 мм
Z-образный ход 35 мм... 50 мм
Z-образный ход, рабочий ход 20 мм
