Вакуум-генератор
VN-10-H-T3-PQ2-VQ2-RO1-A
532638Цена: 6 390 ₽
| Максимальный расход всасываемого воздуха по отношению к атмосфере | 21,8 л/мин |
| Максимальный вакуум | 93 % |
| Номинальный размер сопла Лаваля | 0,95 мм |
1
Загрузки
| Время подачи воздуха при номинальном рабочем давлении | 0,96 с |
| Температура окружающей среды | °C ... 60 °C |
| Класс коррозионной стойкости CRC | 1 - Низкое коррозионное напряжение |
| Дизайн | Т-образная форма |
| Характеристика эжектора | Стандарт... Высокое отрицательное давление |
| Размер сетки | 14 мм |
| Интегрированная функция | Эжекторный импульсный клапан, пневматический... Открыть глушитель |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA 24364-B1/B2-L |
| Соединительная нить из материала | Анодированный кованый алюминиевый сплав |
| Подгонка материала | Латунь... Никелированный |
| Материал корпуса | Усиленный ПА... Усиленный ПОМ |
| Насадка для приема материала | ПОМ |
| Винты из материала | Сталь |
| Уплотнения из материала | Нитрильный каучук |
| Глушитель шума из материала | На |
| Сопло датчика материала | Кованый алюминиевый сплав |
| Максимальный расход всасываемого воздуха по отношению к атмосфере | 21,8 л/мин |
| Максимальный момент затяжки | 0,5 Нм |
| Максимальный вакуум | 93 % |
| Температура среды | °C ... 60 °C |
| Монтажное положение | необязательный |
| Номинальное рабочее давление | 6 бар |
| Номинальный размер сопла Лаваля | 0,95 мм |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Работа со смазкой невозможна |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Рабочее давление | 1 бар ... 8 бар |
| Максимальное рабочее давление скорость всасывания | 3 бара |
| Рабочее давление при макс. вакуум | 3,5 бар |
| Пневматическое соединение, порт 1 | QS-6 |
| Пневматическое соединение, порт 3 | Открытый глушитель |
| Вес продукта | 50 г |
| Рекомендуемая очистка | Мыльная вода |
| Конструкция глушителя | Открыть |
| Уровень звукового давления при номинальном рабочем давлении | 71 дБ(А) |

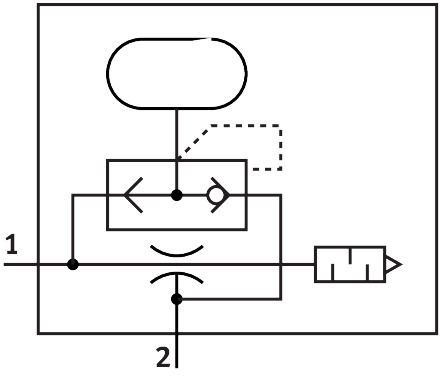

| Символ | 00992043 |
| Тип крепления | Со сквозным отверстием... С двутавровой рейкой |
| Вакуумное соединение | QS-6 |
-
