Кнопочный клапан
VHEF-PTC-B32-G18
5299707Цена: 9 200 ₽
| Строительная ширина | 20 мм |
| Рабочее давление | 0,35 МПа ... 1 МПа |
| Пневматическое соединение, порт 1 | G1/8 |
| Стандартный номинальный расход (стандартизирован по DIN 1343) | 750 л/мин |
| Функция клапана | двойной соленоид 3/2 |
1
| Приводное усилие | 20 Н |
| Температура окружающей среды | -10 °C ... 60 °C |
| Строительная ширина | 20 мм |
| Класс коррозионной стойкости CRC | 1 - Низкое коррозионное напряжение |
| Дизайн | Тарельчатое сиденье |
| Функция выпуска отработанного воздуха | С возможностью регулирования расхода |
| Защита от взрыва | Зона 1 (ATEX) ... Зона 2 (ATEX) |
| Направление потока | Обратимый |
| Инструкция по применению | Приводите в действие только вручную |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA 24364-B1/B2-L |
| Ручное управление | Фиксирующий |
| Материальное покрытие | Усиленный ПА |
| Материал корпуса | Анодированный кованый алюминиевый сплав |
| Уплотнения из материала | Нитрильный каучук |
| Максимальная частота переключения | 0,5 Гц |
| Температура среды | -10 °C ... 60 °C |
| Монтажное положение | необязательный |
| Номинальный размер | 5,6 мм |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:-:-] |
| Рабочее давление | 0,35 МПа ... 1 МПа |
| Контрольная подача воздуха | Внешний |
| Контрольное давление | 0,35 МПа ... 1 МПа |
| Пневматическое соединение, порт 1 | G1/8 |
| Пневматическое соединение, порт 2 | G1/8 |
| Пневматическое соединение, порт 3 | G1/8 |
| Вес продукта | 168 г |
| Принцип герметизации | Мягкий |
| Стандартный номинальный расход (стандартизирован по DIN 1343) | 750 л/мин |

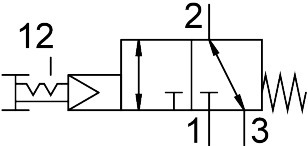

| Символ | 00995885 |
| Тип приведения в действие | Инструкция |
| Тип крепления | Либо: ... Крепление на передней панели |
| Тип пилотирования | Пилот приведен в действие |
| Отпирающая сила | 25 Н |
| Функция клапана | двойной соленоид 3/2 |
| круг | Нулевое перекрытие |
| пневматический рабочий порт | G1/8 |
-
