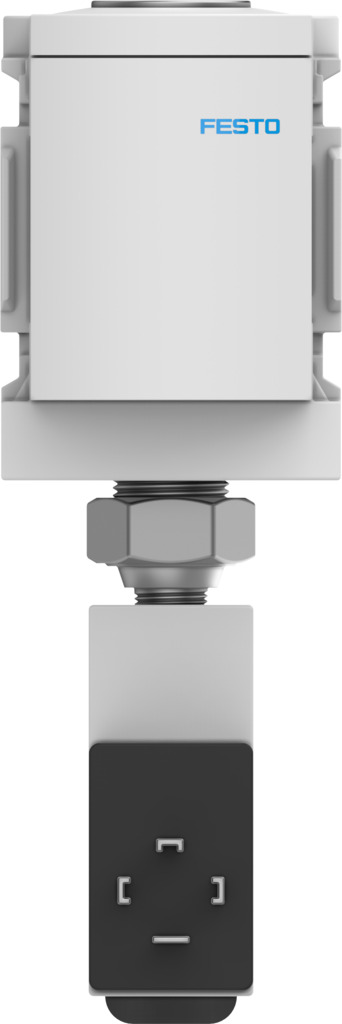

Модуль ветвления
MS6-FRM-3/8-Y
529862Цена: по запросу
| Рабочее давление | бар... 12 бар |
| Пневматическое соединение, порт 1 | G3/8 |
| Стандартный номинальный расход в основном направлении потока 1->2 | 9200 л/мин |
Загрузки
| Температура окружающей среды | -10 °C ... 60 °C |
| Класс коррозионной стойкости CRC | 2 - Умеренное коррозионное напряжение |
| Дизайн | Модуль ветвления |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA 24364-B1/B2-L |
| Материал корпуса | Алюминий, отлитый под давлением |
| Температура среды | -10 °C ... 60 °C |
| Монтажное положение | необязательный |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] ... Инертные газы |
| Рабочее давление | бар... 12 бар |
| Диапазон рабочих напряжений переменного тока | В ... 250 В |
| Диапазон рабочих напряжений постоянного тока | В ... 125 В |
| Пневматическое соединение, порт 1 | G3/8 |
| Пневматическое соединение, порт 2 | G3/8 |
| Пневматическое соединение, порт 3 | G1/2 |
| Пневматическое соединение, порт 4 | G1/2 |
| Вес продукта | 736 г |
| Стандартный номинальный расход в основном направлении потока 1->2 | 9200 л/мин |
| Стандартный номинальный расход, выход вниз | 4800 л/мин |
| Стандартный номинальный расход, выход вверх | 4700 л/мин |
| Температура хранения | -10 °C ... 60 °C |
| Подходит для употребления в пищу | Смотрите дополнительную информацию о материалах |
| Символ | 00995602 |
-
