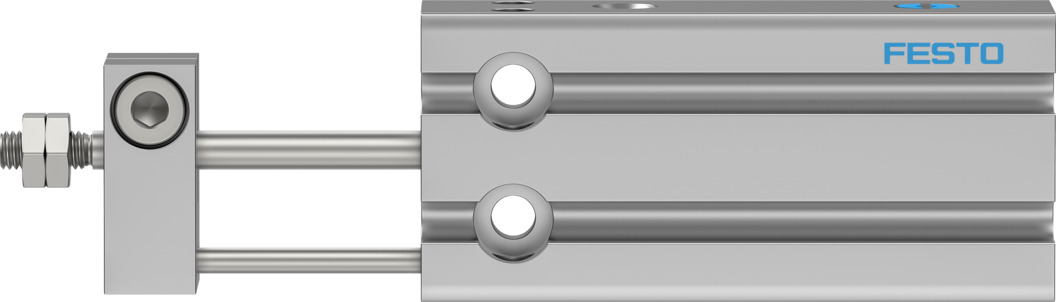

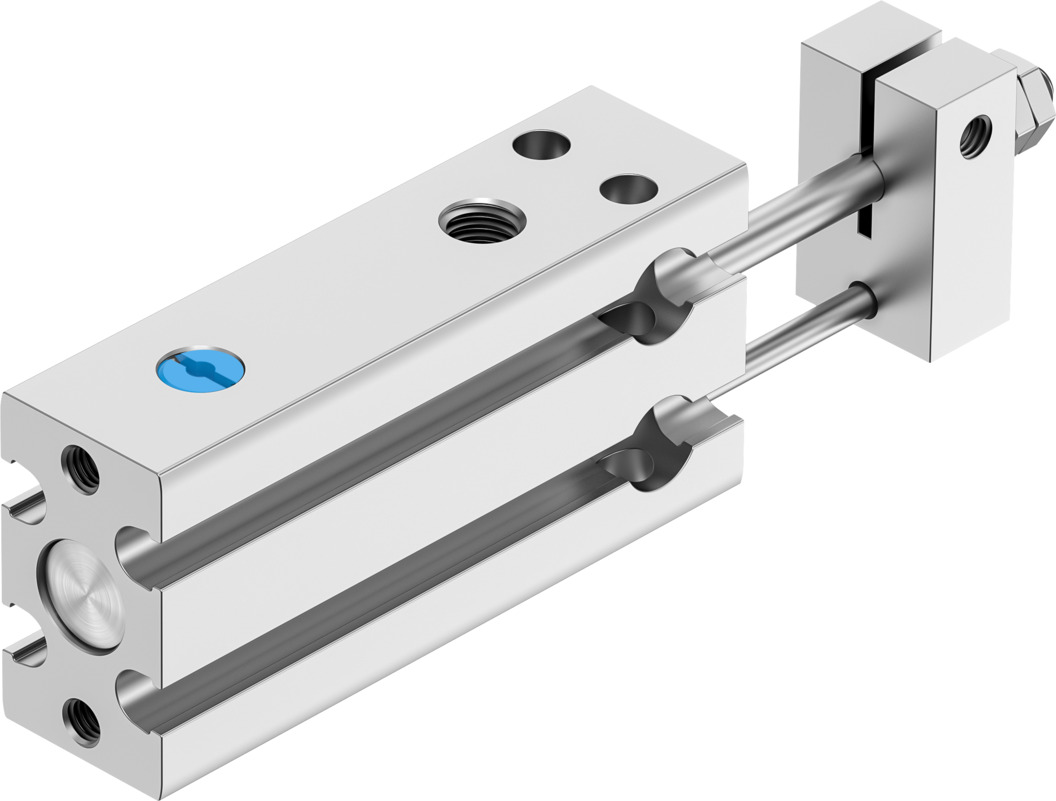

Компактный цилиндр
DPDM-Q-6-15-P-PA
4830976Цена: 6 460 ₽
| Амортизирующий | Эластичные амортизирующие кольца/пластины на обоих концах |
| Режим работы | Однократного действия ... Тянущий |
| Диаметр поршня | 6 мм |
| Инсульт | 15 мм |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), предварительный ход | 9 N |
1
Загрузки
| Дополнительная движущаяся масса на ход 10 мм | 0,9 г |
| Дополнительный вес на ход 10 мм | 6,3 г |
| Температура окружающей среды | -10 °C ... 80 °C |
| Базовый вес для хода 0 мм | 25,5 г |
| Класс чистых помещений | Класс 6 в соответствии с ISO 14644-1 |
| Класс коррозионной стойкости CRC | 1 - Низкое коррозионное напряжение |
| Амортизирующий | Эластичные амортизирующие кольца/пластины на обоих концах |
| Дизайн | Поршень... Поршневой шток |
| Соответствие требованиям ЛАБОРАТОРИЙ (PWI) | VDMA24364-B2-L |
| Материальное покрытие | Кованый алюминиевый сплав |
| Материал корпуса | Анодированный кованый алюминиевый сплав |
| Материал поршневого штока | Высоколегированная нержавеющая сталь |
| Уплотнения из материала | TPE-U (ПОЛИУРЕТАН) |
| Режим работы | Однократного действия ... Тянущий |
| Монтажное положение | необязательный |
| Движущаяся масса с ходом 0 мм | 7,5 г |
| Примечание по материалам | Соответствует требованиям RoHS |
| Примечание по эксплуатационной и пилотной среде | Возможна работа со смазкой (в этом случае всегда будет требоваться работа со смазкой). |
| Рабочая среда | Сжатый воздух до ISO 8573-1:2010 [7:4:4] |
| Рабочее давление | 0,25 МПа ... 0,8 МПа |
| Диаметр поршня | 6 мм |
| Пневматическое соединение | М5 |
| Определение местоположения | С помощью бесконтактного переключателя |
| Защита от крутящего момента/направляющей | Направляющий стержень с хомутом |
| Инсульт | 15 мм |
| Символ | 00991733 |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), предварительный ход | 9 N |
| Теоретическое усилие при 0,6 МПа (6 бар, 87 фунтов на квадратный дюйм), обратный ход | 9 N |
| Тип крепления | Либо: ... Со сквозным отверстием |
| Варианты | Поршневой шток на одном конце |
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
