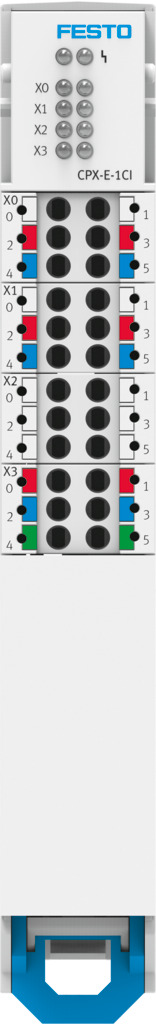

Модуль счетчика

CPX-E-1CI

4827505

Цена: 29 770 ₽

1
Загрузки
Модуль счетчика
Модуль счетчика
Температура окружающей среды -5 °C ... 50 °C
Утверждение Торговая марка RCM ... указана в списке UL us (OL)
Поведение после прекращения перегрузки источника питания датчика Автоматический возврат
Знак CE (см. декларацию о соответствии) В соответствии с Директивой ЕС по электромагнитной совместимости... В соответствии с Директивой ЕС RoHS
Орган, выдавший сертификат UL E239998
Параметры канала Расширение диапазона сигналов
Характеристика входных сигналов В соответствии с IEC 61131-2, тип 3
Класс коррозионной стойкости CRC 0 - Отсутствие коррозионного воздействия
Степень защиты СТЕПЕНЬ защиты IP20
Диагностика с помощью светодиода Ошибка питания энкодера... Ошибки в каждом модуле
Диагностика по шине Ошибка измерительной системы... Короткое замыкание/перегрузка в источнике питания датчика
Размеры (Ш x Д x В) 18,9 x 76,6 x 124,3 мм
Электрическое соединение для входа 2, поперечное сечение проводника 0,2 мм2 ... 1,5 мм2
Электрическое подключение к входу 2, схема подключения 00995848
Электрическое подключение к входу 2, технология подключения Подпружиненная клемма
Электрическое подключение для входа 2, тип подключения Клеммная колодка
Электрическое подключение к входу 2, функция Входной сигнал для подсчета
Электрическое подключение к входу 2, примечание по поперечному сечению проводника 0,2 - 2,5 мм2 для гибких проводов без проволочного наконечника
Электрическое подключение для входа 2, количество контактов/проводов 6
Электрическое соединение для ввода, поперечное сечение проводника 0,2 мм2 ... 1,5 мм2
Электрическое подключение для ввода, указание на поперечное сечение проводника 0,2 - 2,5 мм2 для гибких проводов без проволочного наконечника
Вход для электрического подключения, схема подключения 00995843
Вход для электрического подключения, тип подключения 2x клеммная колодка
Электрический соединительный вход, соединительная система Подпружиненная клемма
Вход для электрического подключения, функция Цифровой вход
Вход для электрического подключения, количество соединений/жил 6
Защита от предохранителей (короткое замыкание) Внутренний электронный предохранитель в каждом модуле
Размер сетки 18,9 мм
Время разборки входных данных 0,02 мс ... 0,1 мс
Внутреннее потребление тока при номинальном рабочем напряжении для электроники/датчиков Обычно 15 мА
Изолирующий канал - channel нет
Канал изоляции - внутренняя шина нет
Марка KC KC-EMV
Соответствие требованиям ЛАБОРАТОРИЙ (PWI) VDMA24364 зона III
Материал корпуса Для
Винты из материала Оцинкованная сталь
Максимальный объем адреса, входы 12 байт
Максимальная адресная громкость, выходы 2 байта
Максимальный остаточный ток на входах каждого модуля 1.8 А
Параметры модуля Время отключения цифровых входов... Импульс/нулевой импульс
Монтажное положение Вертикальный... Горизонтальный
Номинальное рабочее напряжение постоянного тока, электроника/датчики 24 В
Примечание о температуре окружающей среды -5 - 60°C для вертикальной установки
Примечание по материалам Соответствует требованиям RoHS
Количество входов 4
Допустимые колебания напряжения для электроники/датчиков ± 25%
Устранение сбоев в подаче электроэнергии 10 мс
Источник питания, диаметр проводника 0,2 мм2 ... 1,5 мм2
Источник питания, схема подключения 00995844
Источник питания, тип подключения Клеммная колодка
Источник питания, функция Источник питания энкодера
Источник питания, обратите внимание на диаметр проводника 0,2 - 2,5 мм2 для гибких проводов без проволочного наконечника
Источник питания, количество контактов/проводов 6
Вес продукта 88 г
Относительная влажность воздуха 95 % ... Без конденсации
Защита от обратной полярности Напряжение питания датчика 24 В против напряжения питания датчика 0 В
Ударопрочность Ударные испытания с уровнем тяжести от 1 до FN 942017-5 и EN 60068-2-27
Температура хранения -20 °C ... 70 °C
Уровень переключения Сигнал 0: < = 5 В... Сигнал 1: > = 11 В
Логика переключения входов PNP (положительное переключение)... Двухпроводные датчики в соответствии с IEC 61131-2
Тип крепления С Н-образной направляющей
Маркировка UKCA (см. декларацию о соответствии) В соответствии с британскими инструкциями по электромагнитной совместимости... В соответствии с британскими инструкциями RoHS
Виброустойчивость Испытание при транспортировке с уровнем опасности от 1 до FN 942017-4 и EN 60068-2-6
источник питания, система подключения Подпружиненная клемма
